التباعد
0.5 mm
موصل لوحة إلى لوحة

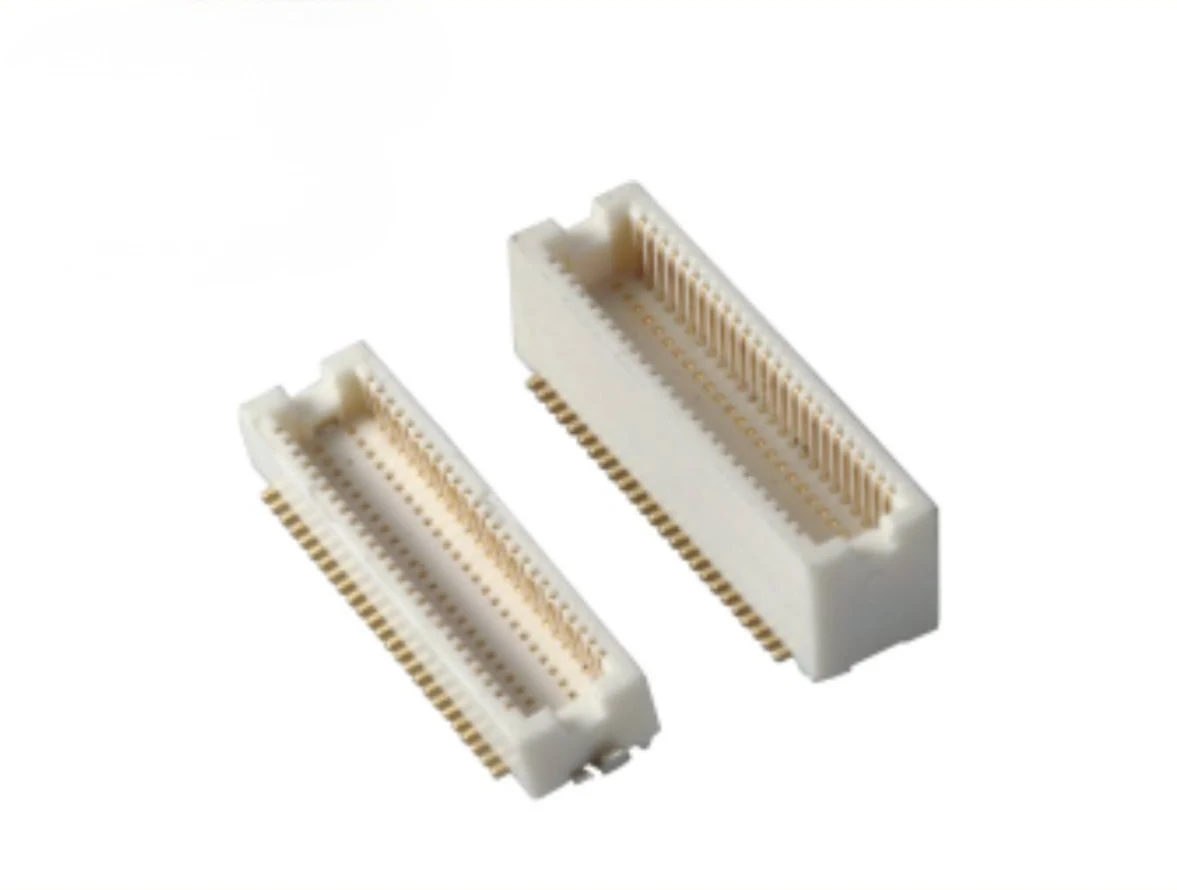

صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل لوحة إلى لوحة · 0.5 mm · عدد نقاط التلامس: حسب الطلب النطاق: 10-80 أطراف
نطاق مواصفات السلسلة: التباعد: 0.5 mm · عدد المواضع: حسب الطلب النطاق: 10-80 أطراف
دعم التسعير والاختيار
- التباعد
- 0.5 mm
- عدد المواضع
- حسب الطلب النطاق: 10-80 أطراف
- ارتفاع التزاوج
- خيارات متعددة لارتفاع التكديس (متاح حسب الطلب)
- مادة نقاط التلامس
- مرتفع-الأداء نحاس أصفر
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل لوحة إلى لوحة. موصل لوحة إلى لوحة. معلمات تكوينات السلسلة: التباعد: 0.5 mm؛ عدد المواضع: حسب الطلب النطاق: 10-80 أطراف؛ ارتفاع التزاوج: خيارات متعددة لارتفاع التكديس (متاح حسب الطلب).
مناقشة متطلبات هذا المنتجميزات المنتج
عدد المواضع
حسب الطلب النطاق: 10-80 أطراف
ارتفاع التزاوج
خيارات متعددة لارتفاع التكديس (متاح حسب الطلب)
مادة نقاط التلامس
مرتفع-الأداء نحاس أصفر
جنس الموصل
أنثى / ذكر
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| جنس الموصل | أنثى / ذكر |
|---|---|
| طول الطرف | تخصيص |
| التباعد | 0.5 mm |
| عدد المواضع | حسب الطلب النطاق: 10-80 أطراف |
| ارتفاع التزاوج | خيارات متعددة لارتفاع التكديس (متاح حسب الطلب) |
| عدد دورات الاقتران | 50 دورات الحد الأدنى |
الكهرباء والإشارات
| التيار المقنن | 0.5 A لكل نقطة تلامس |
|---|---|
| الجهد المقنن | 50 V AC/DC |
| مقاومة التلامس | ≤30 mΩ (أولي) |
| مقاومة العزل | ≥100 MΩ |
| جهد التحمل | 250 V AC |
المواد والطلاء
| مادة نقاط التلامس | مرتفع-الأداء نحاس أصفر |
|---|---|
| طلاء نقاط التلامس | طبقة حاجزة من النيكل + طلاء ذهبي انتقائي |
| مادة الهيكل | LCP, UL94 V-0 عالي الحرارة مقاوم |
الظروف البيئية
| درجة حرارة التشغيل | -40~+105℃ |
|---|---|
| درجة حرارة التشغيل | -40 ℃ ~ +85 ℃ |
مواصفات أخرى
| نوع الموصل | ذكر موصل صف أطراف / أنثى مقبس, صفان SMT |
|---|
الرسومات والملفات الفنية
طلب رسم موصل لوحة إلى لوحة
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 0.5 mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
عدد المواضع: حسب الطلب النطاق: 10-80 أطراف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما القيمة المحددة للمعلمة «ارتفاع التزاوج»؟
ارتفاع التزاوج: خيارات متعددة لارتفاع التكديس (متاح حسب الطلب).
ما القيمة المحددة للمعلمة «مادة نقاط التلامس»؟
مادة نقاط التلامس: مرتفع-الأداء نحاس أصفر.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
