خيارات التباعد
0.4mm / 0.5mm / 0.8mm
موصل لوحة إلى لوحة
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC

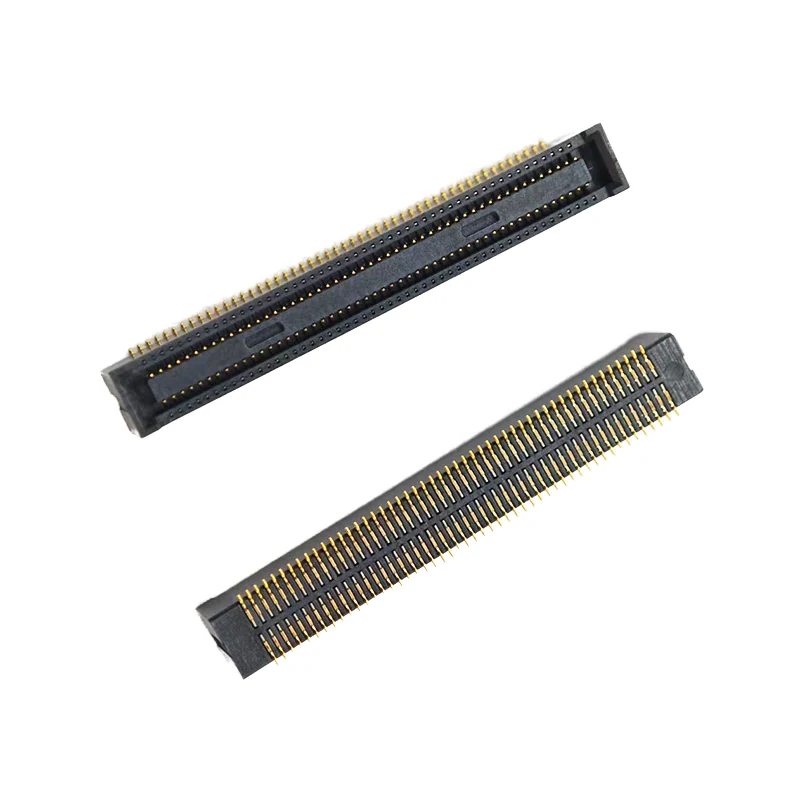

موصل لوحة إلى لوحة · 0.4mm / 0.5mm / 0.8mm · عدد نقاط التلامس: 100
نطاق مواصفات السلسلة: خيارات التباعد: 0.4mm / 0.5mm / 0.8mm · المواضع / نقاط التلامس: 100
دعم التسعير والاختيار
- خيارات التباعد
- 0.4mm / 0.5mm / 0.8mm
- المواضع / نقاط التلامس
- 100
- نوع التركيب
- SMT (تركيب سطحي التقنية)
- مادة العازل
- لدائن حرارية مقاومة للحرارة العالية (LCP متاح حسب الطراز)
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل لوحة إلى لوحة. موصل لوحة إلى لوحة. معلمات تكوينات السلسلة: خيارات التباعد: 0.4mm / 0.5mm / 0.8mm؛ المواضع / نقاط التلامس: 100؛ نوع التركيب: SMT (تركيب سطحي التقنية).
مناقشة متطلبات هذا المنتجميزات المنتج
المواضع / نقاط التلامس
100
نوع التركيب
SMT (تركيب سطحي التقنية)
مادة العازل
لدائن حرارية مقاومة للحرارة العالية (LCP متاح حسب الطراز)
جنس الموصل
أنثى
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| جنس الموصل | أنثى |
|---|---|
| طول الطرف | تخصيص |
| خيارات التباعد | 0.4mm / 0.5mm / 0.8mm |
| نوع التركيب | SMT (تركيب سطحي التقنية) |
| ارتفاع الاقتران | حسب الطلب وفقًا لـ التطبيق المتطلبات |
| التركيب على PCB | تركيب سطحي PCB التجميع |
| المواضع / نقاط التلامس | 100 |
الكهرباء والإشارات
| التيار المقنن | 3A |
|---|
المواد والطلاء
| مادة العازل | لدائن حرارية مقاومة للحرارة العالية (LCP متاح حسب الطراز) |
|---|---|
| مادة نقاط التلامس | سبيكة نحاس |
| طلاء نقاط التلامس | مطلي بالذهب منطقة التلامس (خيار وفقًا لـ على المواصفة) |
الظروف البيئية
| درجة حرارة التشغيل | -40~+105℃ |
|---|
مواصفات أخرى
| نوع المنتج | موصل لوحة إلى لوحة / BTB موصل |
|---|---|
| موضع التلامس | 20 / 30 / 40 / 80 / 100 طرف |
| بنية الموصل | قابس & مقبس النوع |
| نوع التلامس | دقيق التباعد متعدد نقطة تلامس النظام |
الرسومات والملفات الفنية
طلب رسم موصل لوحة إلى لوحة
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
خيارات التباعد: 0.4mm / 0.5mm / 0.8mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
المواضع / نقاط التلامس: 100. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: SMT (تركيب سطحي التقنية). تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «مادة العازل»؟
مادة العازل: لدائن حرارية مقاومة للحرارة العالية (LCP متاح حسب الطراز).
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
