التباعد
2.54 mm (0.100 بوصة)

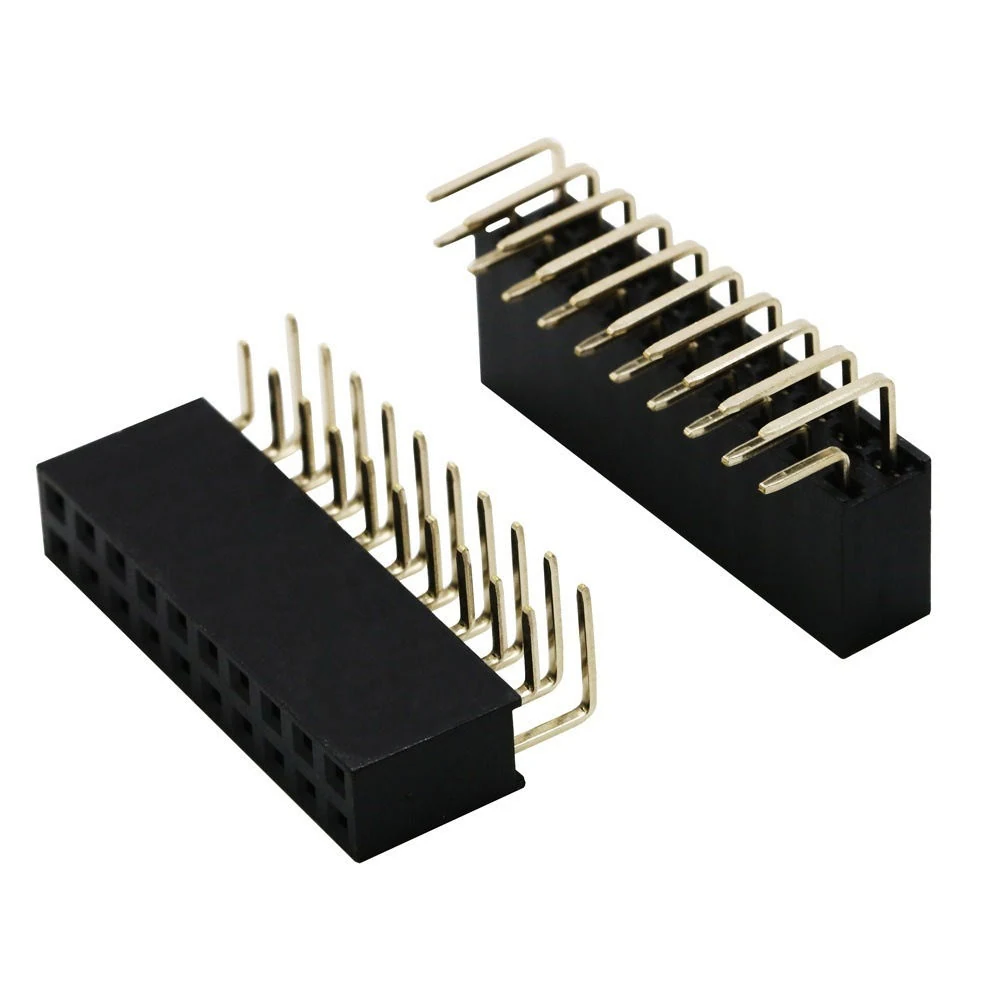

موصل صف دبابيس أنثى
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس أنثى · 2.54 mm (0.100 بوصة) · عبر الثقب, 90° منحني لحام طرف
نطاق مواصفات السلسلة: التباعد: 2.54 mm (0.100 بوصة) · نوع التركيب: عبر الثقب, 90° منحني لحام طرف
دعم التسعير والاختيار
- التباعد
- 2.54 mm (0.100 بوصة)
- نوع التركيب
- عبر الثقب, 90° منحني لحام طرف
- طريقة الإنهاء
- لحام
- المادة
- بلاستيك
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس أنثى. موصل صف دبابيس أنثى. معلمات تكوينات السلسلة: التباعد: 2.54 mm (0.100 بوصة)؛ نوع التركيب: عبر الثقب, 90° منحني لحام طرف؛ طريقة الإنهاء: لحام.
مناقشة متطلبات هذا المنتجميزات المنتج
نوع التركيب
عبر الثقب, 90° منحني لحام طرف
طريقة الإنهاء
لحام
المادة
بلاستيك
نطاق درجات الحرارة
-40 إلى 85 °C
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طريقة الإنهاء | لحام |
|---|---|
| المتانة | مرتفع |
| التباعد | 2.54 mm (0.100 بوصة) |
| أبعاد السن | 0.64 mm مربع ذكر طرف |
| نوع التركيب | عبر الثقب, 90° منحني لحام طرف |
| عدد دورات الاقتران | الأدنى. 500 دورات |
| قوة الإدخال / السحب | لكل نقطة تلامس ≤1N |
الكهرباء والإشارات
| التيار المقنن | 3 A لكل نقطة تلامس |
|---|---|
| الجهد المقنن | 250 V AC |
| أقصى مقاومة تلامس | ≤20 mΩ |
| أدنى مقاومة عزل | ≥1000 MΩ |
| جهد التحمل | 1000 V AC, 1 دقيقة |
المواد والطلاء
| المادة | بلاستيك |
|---|---|
| مادة أطراف التلامس | برونز فوسفوري |
| لون الهيكل | أسود |
| مادة العازل | PBT, UL94-V0 مثبط للهب |
| مادة نقاط التلامس | برونز فوسفوري |
| الطلاء القياسي | قصدير فوق النيكل; ذهب فوق النيكل اختياري |
الظروف البيئية
| نطاق درجات الحرارة | -40 إلى 85 °C |
|---|---|
| نطاق درجة حرارة التشغيل | -40 ℃ ~ +105 ℃ |
مواصفات أخرى
| نوع التوصيل | تثبيت بالكبس |
|---|---|
| نوع المنتج | صفان منحني / زاوية قائمة أنثى موصل صف أطراف |
| ترتيب السنون | 2 صفوف × 10 أطراف, إجمالي 20 مواضع |
| شروط اللحام الموجي | 230 ℃, 3-5 ثوانٍ |
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس أنثى
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 2.54 mm (0.100 بوصة). يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
ما طريقة التركيب المستخدمة؟
نوع التركيب: عبر الثقب, 90° منحني لحام طرف. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما طريقة إنهاء التوصيل المستخدمة؟
طريقة الإنهاء: لحام. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «المادة»؟
المادة: بلاستيك.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
