التباعد
2.54 mm (0.100 بوصة)

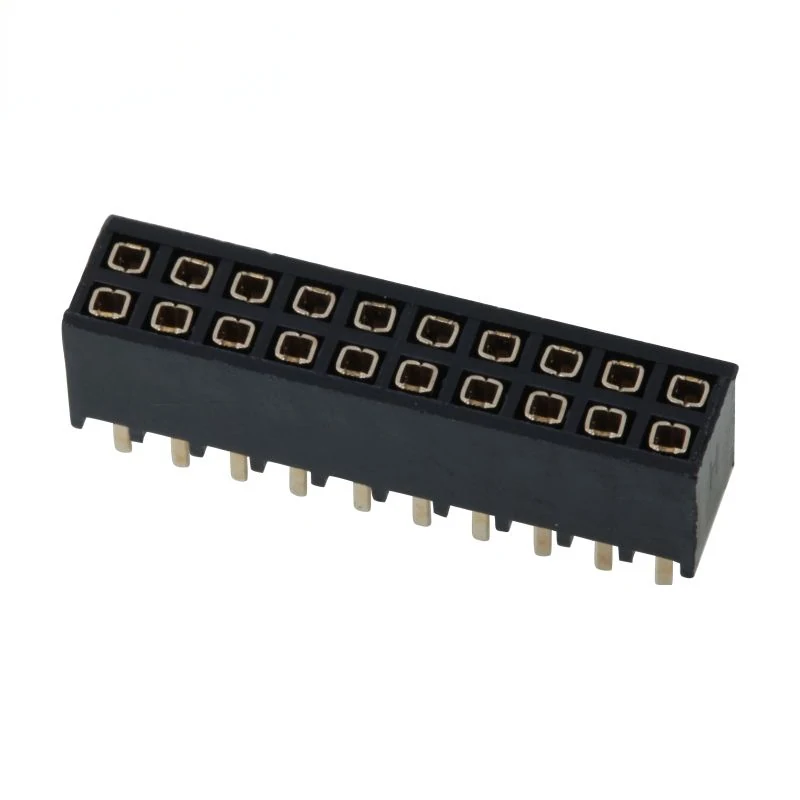

موصل صف دبابيس أنثى
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس أنثى · 2.54 mm (0.100 بوصة) · عدد نقاط التلامس: 2×2P ~ 2×40P · اللون أسود
نطاق مواصفات السلسلة: التباعد: 2.54 mm (0.100 بوصة) · عدد الأطراف: 2×2P ~ 2×40P
دعم التسعير والاختيار
- التباعد
- 2.54 mm (0.100 بوصة)
- عدد الأطراف
- 2×2P ~ 2×40P
- نوع التركيب
- DIP عبر الثقب
- طريقة الإنهاء
- لحام
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس أنثى. موصل صف دبابيس أنثى. معلمات تكوينات السلسلة: التباعد: 2.54 mm (0.100 بوصة)؛ عدد الأطراف: 2×2P ~ 2×40P؛ نوع التركيب: DIP عبر الثقب.
مناقشة متطلبات هذا المنتجميزات المنتج
عدد الأطراف
2×2P ~ 2×40P
نوع التركيب
DIP عبر الثقب
طريقة الإنهاء
لحام
المادة
بلاستيك
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طريقة الإنهاء | لحام |
|---|---|
| المتانة | مرتفع |
| التباعد | 2.54 mm (0.100 بوصة) |
| عدد الأطراف | 2×2P ~ 2×40P |
| نوع التركيب | DIP عبر الثقب |
| ارتفاع العازل القياسي | 8.5 mm |
| الطول القياسي لأطراف PCB | 3.2 mm |
| عدد دورات الاقتران | 500 دورات نموذجي |
الكهرباء والإشارات
| التيار المقنن | 3A لكل طرف |
|---|---|
| الجهد المقنن | 250 V AC/DC |
| مقاومة التلامس الأولية | ≤20 mΩ |
| مقاومة العزل | ≥1000 MΩ @ DC 500 V |
| جهد التحمل | 500 V AC لـ 1 min, دون انهيار عازل |
المواد والطلاء
| المادة | بلاستيك |
|---|---|
| مادة أطراف التلامس | برونز فوسفوري |
| اللون | أسود |
| مادة العازل | PBT, UL94-V0; اختياري PA66 / LCP |
| مادة نقاط التلامس | برونز فوسفوري |
| طلاء نقاط التلامس | طلاء القصدير (قياسي); نيكل + طلاء ذهبي (حسب الطلب) |
الظروف البيئية
| نطاق درجات الحرارة | -40 إلى 85 °C |
|---|---|
| نطاق درجة حرارة التشغيل | -40 ℃ ~ +105 ℃ |
مواصفات أخرى
| نوع التوصيل | تثبيت بالكبس |
|---|---|
| نوع المنتج | صفان مستقيم DIP أنثى موصل صف أطراف |
| تباعد الصفوف | 2.54 mm |
| لحام موجي | 250 ℃, الأقصى 5 ثوانٍ |
| لحام يدوي | 300-350 ℃, الأقصى 3 ثوانٍ لكل طرف |
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس أنثى
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 2.54 mm (0.100 بوصة). يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
عدد الأطراف: 2×2P ~ 2×40P. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: DIP عبر الثقب. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما طريقة إنهاء التوصيل المستخدمة؟
طريقة الإنهاء: لحام. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
