التباعد
1.27 mm (0.050 بوصة)
موصل صف دبابيس أنثى
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس أنثى · 1.27 mm (0.050 بوصة) · عدد نقاط التلامس: 20 أطراف
نطاق مواصفات السلسلة: التباعد: 1.27 mm (0.050 بوصة) · عدد الأطراف: 20 أطراف
دعم التسعير والاختيار
- التباعد
- 1.27 mm (0.050 بوصة)
- عدد الأطراف
- 20 أطراف
- طريقة الإنهاء
- لحام
- المادة
- بلاستيك
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس أنثى. موصل صف دبابيس أنثى. معلمات تكوينات السلسلة: التباعد: 1.27 mm (0.050 بوصة)؛ عدد الأطراف: 20 أطراف؛ طريقة الإنهاء: لحام.
مناقشة متطلبات هذا المنتجميزات المنتج
عدد الأطراف
20 أطراف
طريقة الإنهاء
لحام
المادة
بلاستيك
نطاق درجات الحرارة
-40 إلى 85 °C

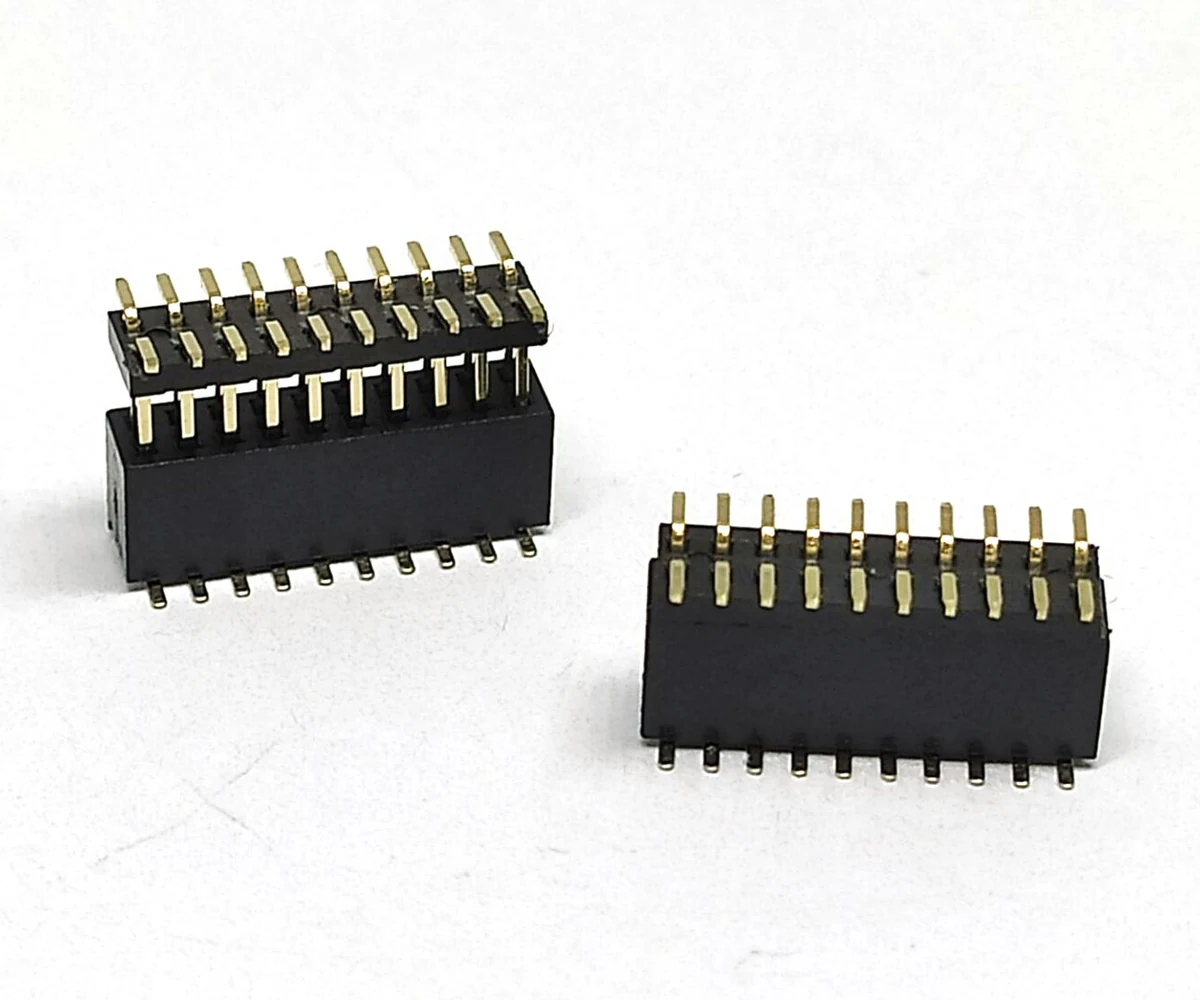

صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طريقة الإنهاء | لحام |
|---|---|
| المتانة | مرتفع |
| التباعد | 1.27 mm (0.050 بوصة) |
| عدد الأطراف | 20 أطراف |
| نوع التوصيل الطرفي | SMT / تركيب سطحي لـ لحام بإعادة التدفق |
| عدد دورات الاقتران | 500 مرات الحد الأدنى |
الكهرباء والإشارات
| التيار المقنن | 1.0 A لكل نقطة تلامس (خفض التصنيف عند درجة حرارة محيط مرتفعة) |
|---|---|
| الجهد المقنن | 125 V AC/DC |
| جهد التحمل | 500 V AC لـ 1 دقيقة |
| أقصى مقاومة تلامس | ≤ 20 mΩ |
| أدنى مقاومة عزل | ≥ 1000 MΩ DC 500 V |
المواد والطلاء
| المادة | بلاستيك |
|---|---|
| مادة أطراف التلامس | برونز فوسفوري |
| الغلاف العازل | بلاستيك LCP / PA6T مقاوم للحرارة العالية، مثبط للهب بتصنيف UL94 V‑0، أسود، ومقاوم للصدمة الحرارية أثناء إعادة التدفق |
| المادة الأساسية للتلامس | برونز فوسفوري / نحاس أصفر, مرتفع المرونة, مقاومة الإجهاد المتكرر لـ متكرر التزاوج |
| طلاء منطقة الاقتران | طبقة ذهب رقيقة فوق النيكل بسماكة 0.03‑0.1μm؛ طلاء قصديري مطفأ كبديل أقل تكلفة |
الظروف البيئية
| نطاق درجات الحرارة | -40 إلى 85 °C |
|---|---|
| درجة حرارة التشغيل | -40 ℃ ~ +105 ℃ |
مواصفات أخرى
| نوع التوصيل | تثبيت بالكبس |
|---|---|
| طرف لحام SMT | قصدير فوق النيكل, ممتاز قابلية البلل لـ لحام بإعادة التدفق |
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس أنثى
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 1.27 mm (0.050 بوصة). يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
عدد الأطراف: 20 أطراف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة إنهاء التوصيل المستخدمة؟
طريقة الإنهاء: لحام. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «المادة»؟
المادة: بلاستيك.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
