التباعد
1.0mm
موصل FPC / FFC

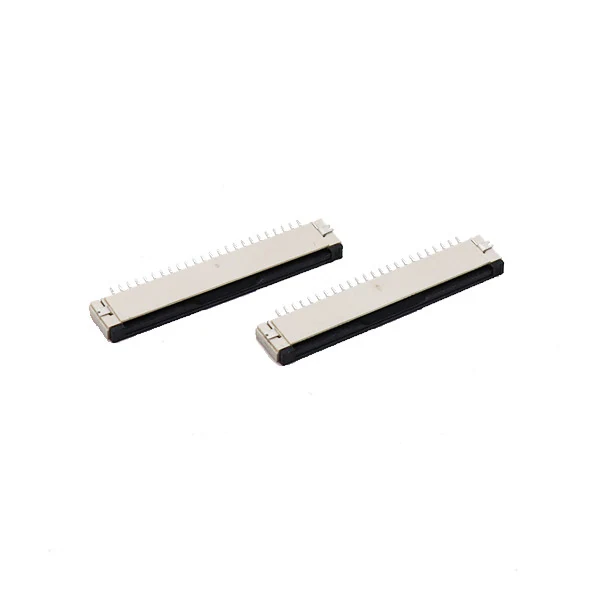

صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل FPC / FFC · 1.0mm · عدد نقاط التلامس: 4-40طرف · الارتفاع 2.0mm
نطاق مواصفات السلسلة: التباعد: 1.0mm · عدد المواضع: 4-40طرف
دعم التسعير والاختيار
- التباعد
- 1.0mm
- عدد المواضع
- 4-40طرف
- نوع التركيب
- SMT/ZIF
- مادة الغطاء
- LCP UL94V-0 أسود
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل FPC / FFC. موصل FPC / FFC. معلمات تكوينات السلسلة: التباعد: 1.0mm؛ عدد المواضع: 4-40طرف؛ نوع التركيب: SMT/ZIF.
مناقشة متطلبات هذا المنتجميزات المنتج
عدد المواضع
4-40طرف
نوع التركيب
SMT/ZIF
مادة الغطاء
LCP UL94V-0 أسود
الارتفاع
2.0mm
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| التباعد | 1.0mm |
|---|---|
| الارتفاع | 2.0mm |
| نوع التركيب | SMT/ZIF |
| عدد المواضع | 4-40طرف |
الكهرباء والإشارات
| التيار المقنن | 0.5A/طرف الأقصى |
|---|---|
| الجهد المقنن | 50V AC/DC الأقصى |
المواد والطلاء
| مادة الغطاء | LCP UL94V-0 أسود |
|---|---|
| الهيكل | LCP UL94V-0 طبيعي |
| الطلاء | طلاء القصدير |
الظروف البيئية
| درجة حرارة التشغيل | -40℃ إلى +85℃ |
|---|
مواصفات أخرى
| طرف التلامس | برونز فوسفوري |
|---|---|
| النوع | أمامي قفل |
| موضع نقاط التلامس | أسفل نقطة تلامس |
| جهد التحمل | 500V AC,1min |
| طرف التلامس | برونز فوسفوري |
الرسومات والملفات الفنية
طلب رسم موصل FPC / FFC
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 1.0mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
عدد المواضع: 4-40طرف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: SMT/ZIF. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «مادة الغطاء»؟
مادة الغطاء: LCP UL94V-0 أسود.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
