التباعد
2.0 mm, صفان

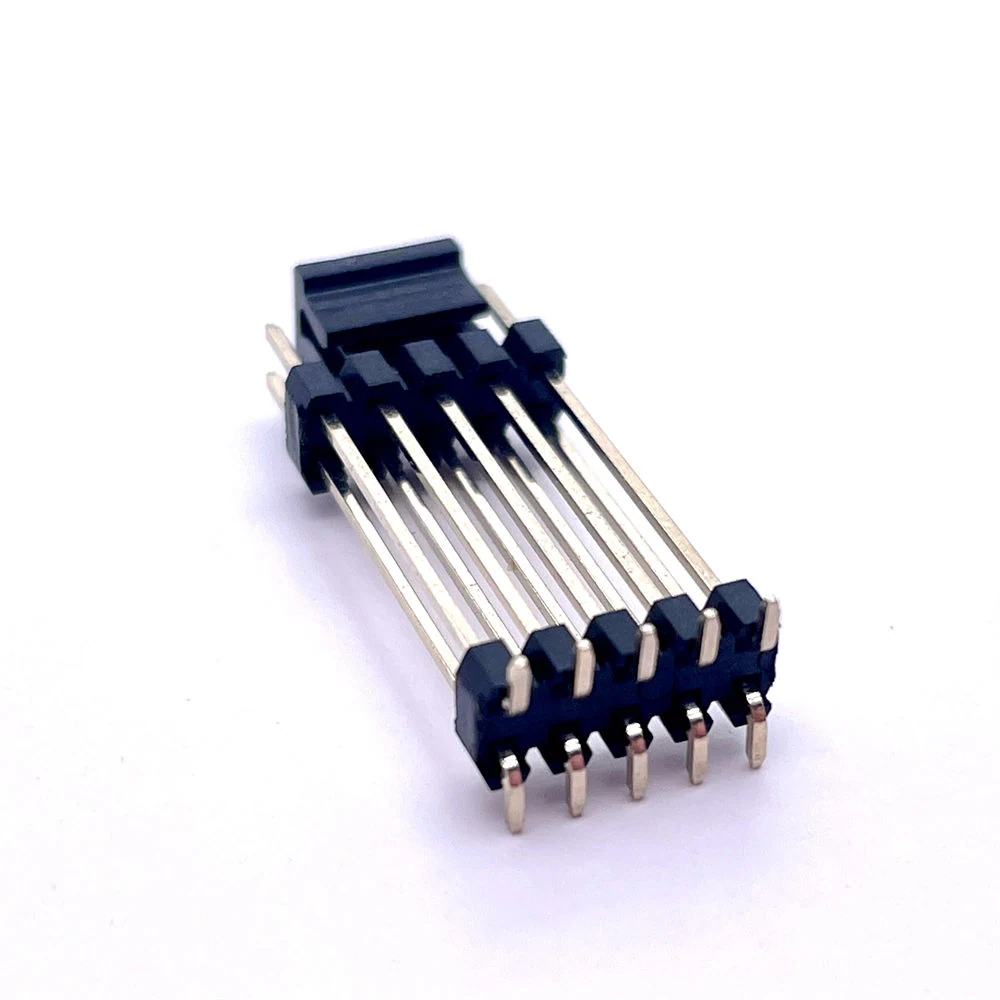

موصل صف دبابيس ذكر
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل صف دبابيس ذكر · 2.0 mm, صفان · عدد نقاط التلامس: 06~80 أطراف
نطاق مواصفات السلسلة: التباعد: 2.0 mm, صفان · طرف: 06~80 أطراف
دعم التسعير والاختيار
- التباعد
- 2.0 mm, صفان
- طرف
- 06~80 أطراف
- نمط التركيب
- مستقيم / زاوية قائمة / SMT تركيب سطحي
- الهيكل
- PBT UL94V-0 / PA6T
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل صف دبابيس ذكر. موصل صف دبابيس ذكر. معلمات تكوينات السلسلة: التباعد: 2.0 mm, صفان؛ طرف: 06~80 أطراف؛ نمط التركيب: مستقيم / زاوية قائمة / SMT تركيب سطحي.
مناقشة متطلبات هذا المنتجميزات المنتج
طرف
06~80 أطراف
نمط التركيب
مستقيم / زاوية قائمة / SMT تركيب سطحي
الهيكل
PBT UL94V-0 / PA6T
طلاء نقاط التلامس
طلاء ذهبي رقيق انتقائي
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طرف | 06~80 أطراف |
|---|---|
| جنس الموصل | ذكر |
| التباعد | 2.0 mm, صفان |
| نمط التركيب | مستقيم / زاوية قائمة / SMT تركيب سطحي |
| أعداد السنون المتاحة | 2P-40P صفان |
| عدد دورات الاقتران | ≥300 دورات (طلاء القصدير); ≥1000 دورات (طلاء ذهبي) |
الكهرباء والإشارات
| التيار المقنن | 2A لكل طرف (خفض التصنيف تحت كثافة عالية كامل-طرف تشغيل) |
|---|---|
| مقاومة التلامس | ≤20 mΩ الأقصى |
| مقاومة العزل | ≥1000 MΩ DC 500V |
| جهد التحمل | AC 500V, 1 min دون انهيار عازل |
المواد والطلاء
| الهيكل | PBT UL94V-0 / PA6T |
|---|---|
| طلاء نقاط التلامس | طلاء ذهبي رقيق انتقائي |
| مادة نقاط التلامس | نحاس أصفر (برونز فوسفوري اختياري) |
| الغلاف العازل | PA6T / LCP بلاستيك مقاوم للحرارة العالية, UL94V-0 مثبط للهب |
| خيارات الطلاء | قصدير مطفي / قصدير لامع / انتقائي ذهب فوق النيكل |
الظروف البيئية
| درجة حرارة التشغيل | -40℃ ~ +105℃ |
|---|
مواصفات أخرى
| شروط اللحام بإعادة الصهر | 260℃, الأقصى 5s (SMT الإصدار فقط) |
|---|
الرسومات والملفات الفنية
طلب رسم موصل صف دبابيس ذكر
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 2.0 mm, صفان. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
طرف: 06~80 أطراف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نمط التركيب: مستقيم / زاوية قائمة / SMT تركيب سطحي. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «الهيكل»؟
الهيكل: PBT UL94V-0 / PA6T.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
