خصائص البنية · التباعد
5.08mm
مقبس طرفي قابل للفصل للوحة الدوائر
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
كتل التوصيل

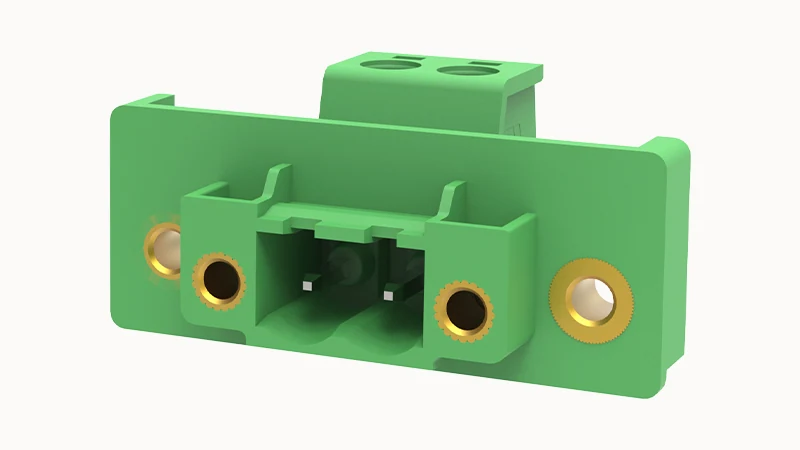

مقبس طرفي قابل للفصل للوحة الدوائر 2CDGKRP-5.08-02P · 5.08mm · عدد نقاط التلامس: 2
خصائص البنية · التباعد: 5.08mm · خصائص البنية · عدد الجهود المستقلة: 2
دعم التسعير والاختيار
- الطراز
- 2CDGKRP-5.08-02P
- خصائص البنية · التباعد
- 5.08mm
- خصائص البنية · عدد الجهود المستقلة
- 2
- خصائص البنية · طريقة التوصيل
- توصيل لولبي
- سعة التوصيل · مساحة مقطع الموصل الصلب
- 0.2~2.5mm²
نظرة عامة على المنتج
2CDGKRP-5.08-02P. مقبس طرفي قابل للفصل للوحة الدوائر. التباعد: 5.08mm؛ عدد الجهود المستقلة: 2؛ طريقة التوصيل: توصيل لولبي.
استخدم رمز الطلب الكامل 2CDGKRP-5.08-02P وراجع شروط الواجهة والتركيب والقيم المقننة أدناه.
مناقشة متطلبات هذا المنتجميزات المنتج
خصائص البنية · عدد الجهود المستقلة
2
خصائص البنية · طريقة التوصيل
توصيل لولبي
سعة التوصيل · مساحة مقطع الموصل الصلب
0.2~2.5mm²
UL المعلمات الكهربائية · التيار المقنن (B)
15A
صور المنتج
المواصفات الفنية
تعريف المنتج
| رقم طلب الشركة المصنعة | 10010012354 |
|---|
البنية والتوصيل
| سعة التوصيل · عزم الربط | 0.6N.m |
|---|---|
| سعة التوصيل · طول تجريد السلك | 8mm |
| خصائص البنية · اتجاه التوصيل | 0° |
| خصائص البنية · طريقة التوصيل | توصيل لولبي |
| خصائص البنية · التباعد | 5.08mm |
| خصائص البنية · عدد الجهود المستقلة | 2 |
الكهرباء والإشارات
| UL المعلمات الكهربائية · الجهد المقنن (B) | 300V |
|---|---|
| UL المعلمات الكهربائية · الجهد المقنن (D) | 300V |
| UL المعلمات الكهربائية · التيار المقنن (B) | 15A |
| UL المعلمات الكهربائية · التيار المقنن (D) | 10A |
| IEC المعلمات الكهربائية · الجهد المقنن | 320V |
| IEC المعلمات الكهربائية · الجهد المقنن (III/3) | 250V |
| IEC المعلمات الكهربائية · التيار المقنن | 12A |
| IEC المعلمات الكهربائية · الجهد المقنن (III/2) | 320V |
| IEC المعلمات الكهربائية · الجهد المقنن (II/2) | 630V |
| IEC المعلمات الكهربائية · جهد النبضة المقنن (III/2) | 4KV |
| معلمات VDE · فئة زيادة الجهد / درجة التلوث [فئة زيادة الجهد / درجة التلوث: III/3] | III/3 |
| معلمات VDE · فئة زيادة الجهد / درجة التلوث [فئة زيادة الجهد / درجة التلوث: III/2] | III/2 |
| معلمات VDE · فئة زيادة الجهد / درجة التلوث [فئة زيادة الجهد / درجة التلوث: II/2] | II/2 |
| معلمات VDE · الجهد المقنن [فئة زيادة الجهد / درجة التلوث: III/3] | 250V |
| معلمات VDE · الجهد المقنن [فئة زيادة الجهد / درجة التلوث: III/2] | 320V |
| معلمات VDE · الجهد المقنن [فئة زيادة الجهد / درجة التلوث: II/2] | 630V |
| معلمات VDE · التيار المقنن [فئة زيادة الجهد / درجة التلوث: III/3] | 12A |
| معلمات VDE · التيار المقنن [فئة زيادة الجهد / درجة التلوث: III/2] | 12A |
| معلمات VDE · التيار المقنن [فئة زيادة الجهد / درجة التلوث: II/2] | 12A |
| معلمات VDE · مساحة المقطع [فئة زيادة الجهد / درجة التلوث: III/3] | 0.2~2.5mm² |
| معلمات VDE · مساحة المقطع [فئة زيادة الجهد / درجة التلوث: III/2] | 0.2~2.5mm² |
| معلمات VDE · مساحة المقطع [فئة زيادة الجهد / درجة التلوث: II/2] | 0.2~2.5mm² |
| معلمات UL · الجهد المقنن [مجموعة الاستخدام: B] | 300V |
| معلمات UL · الجهد المقنن [مجموعة الاستخدام: D] | 300V |
| معلمات UL · التيار المقنن [مجموعة الاستخدام: B] | 15A |
| معلمات UL · التيار المقنن [مجموعة الاستخدام: D] | 10A |
الأسلاك والكابلات
| سعة التوصيل · مساحة مقطع الموصل الصلب | 0.2~2.5mm² |
|---|---|
| سعة التوصيل · مساحة مقطع الموصل المرن | 0.2~2.5mm² |
المواد والطلاء
| بيانات المواد · المتطلبات البيئية | متوافق مع REACH/RoHS |
|---|---|
| بيانات المواد · مادة نقاط التلامس | نحاس |
| بيانات المواد · السطح المعدني لنقطة التلامس | مطلي بالقصدير |
| بيانات المواد · السطح المعدني لمنطقة التلامس | مطلي بالقصدير |
| بيانات المواد · المواد العازلة | PA66 |
| بيانات المواد · مجموعة المواد العازلة | Ⅰ |
| بيانات المواد · تصنيف مقاومة الاشتعال | UL94V-0 |
الظروف البيئية
| بيانات البيئة · درجة الحرارة المحيطة أثناء التشغيل | -40℃~105℃(حسب منحنى خفض التصنيف) |
|---|
مواصفات أخرى
| سعة التوصيل · AWG | 24~12AWG |
|---|---|
| خصائص البنية · ترتيب الأطراف | صف واحد مستقيم |
| خصائص البنية · مفك | مفك مسطح |
| خصائص البنية · سن لولبي | M3 |
| خصائص البنية · قابلية الفصل | نعم |
| خصائص البنية · عدد الصفوف | 1 |
| الاختبارات الميكانيكية · مواصفة الاختبار | IEC61984/ UL1059 |
| معلمات UL · مجموعة الاستخدام [مجموعة الاستخدام: B] | B |
| معلمات UL · مجموعة الاستخدام [مجموعة الاستخدام: C] | C |
| معلمات UL · مجموعة الاستخدام [مجموعة الاستخدام: D] | D |
| معلمات UL · AWG [مجموعة الاستخدام: B] | 24~12AWG |
| معلمات UL · AWG [مجموعة الاستخدام: C] | 24~12AWG |
| معلمات UL · AWG [مجموعة الاستخدام: D] | 24~12AWG |
الرسومات والملفات الفنية
طلب رسم 2CDGKRP-5.08-02P
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
خصائص البنية · التباعد: 5.08mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
خصائص البنية · عدد الجهود المستقلة: 2. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة إنهاء التوصيل المستخدمة؟
خصائص البنية · طريقة التوصيل: توصيل لولبي. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «سعة التوصيل · مساحة مقطع الموصل الصلب»؟
سعة التوصيل · مساحة مقطع الموصل الصلب: 0.2~2.5mm².
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
