مواضع
240 (20 × 12)
موصل SFP

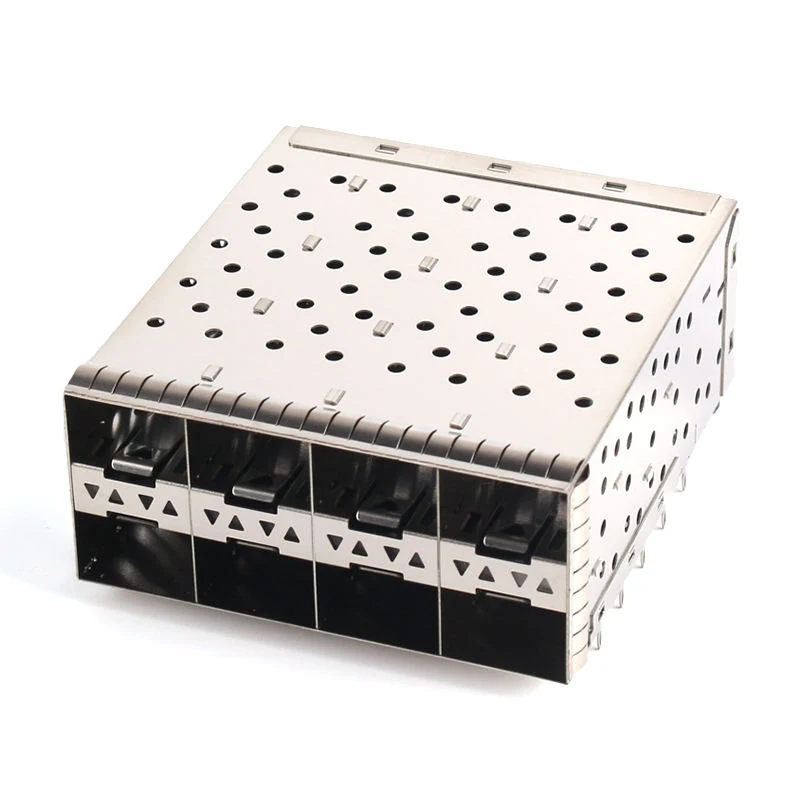

صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات الإدخال والإخراج والبيانات
موصل SFP · عدد نقاط التلامس: 240 (20 × 12) · عبر الثقب
نطاق مواصفات السلسلة: مواضع: 240 (20 × 12) · نوع التركيب: عبر الثقب
دعم التسعير والاختيار
- مواضع
- 240 (20 × 12)
- نوع التركيب
- عبر الثقب
- جهد التحمل
- 300 V AC / 750 V قمة
- التيار المقنن
- 0.5 A/نقطة تلامس
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل SFP. موصل SFP. معلمات تكوينات السلسلة: مواضع: 240 (20 × 12)؛ نوع التركيب: عبر الثقب؛ جهد التحمل: 300 V AC / 750 V قمة.
مناقشة متطلبات هذا المنتجميزات المنتج
نوع التركيب
عبر الثقب
جهد التحمل
300 V AC / 750 V قمة
التيار المقنن
0.5 A/نقطة تلامس
مادة نقاط التلامس
برونز فوسفوري/سبيكة نحاس
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| جنس الموصل | أنثى |
|---|---|
| إنهاء التوصيل | تركيب بالضغط |
| نوع التركيب | عبر الثقب |
| مواضع | 240 (20 × 12) |
| التباعد | 0.8 mm (0.032 في) |
| تركيب | عبر الثقب, زاوية قائمة |
| إنهاء التوصيل | تركيب بالضغط متوافق طرف (Ø0.64 mm, 3.0 mm الذيل) / اختياري SMT |
| عدد دورات الاقتران | ≥ 100 (وحدة الإدخال) |
| قوة إدخال الوحدة | ≤ 40 N |
| قوة سحب الوحدة | ≤ 11.5 N |
| الأبعاد النموذجية | L 63.25 × W 86.0 × H 25.4 mm (مرجع. الصناعة 2×6) |
| إنهاء التوصيل | تركيب بالضغط (افتراضي) / SMT الذيل / مختلط |
الكهرباء والإشارات
| التيار المقنن | 0.5 A/نقطة تلامس |
|---|---|
| مقاومة التلامس | ≤ 70 mΩ |
| مقاومة العزل | ≥ 1000 MΩ @ 500 V DC |
| جهد التحمل | 300 V AC / 750 V قمة |
المواد والطلاء
| مادة نقاط التلامس | برونز فوسفوري/سبيكة نحاس |
|---|---|
| طلاء نقاط التلامس | ذهب بسماكة لا تقل عن 30 µ" (0.76 µm) في منطقة التزاوج فوق PdNi/Ni؛ وقصدير على ذيل التثبيت بالضغط |
| مادة قفص التدريع | فضة نيكلية (سبيكة نحاس), مطلي بالنيكل |
مواصفات أخرى
| نوع الجزء | SFP+ / SFP28 قفص التجميع مع مدمج مقبس (2×6 مكدس) |
|---|---|
| الشكل البنيوي | SFP / SFP+ / SFP28 متوافق مع الإصدارات السابقة |
| تصنيف قابلية الغلاف للاشتعال | UL 94 V-0 (LCP) |
الرسومات والملفات الفنية
طلب رسم موصل SFP
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
كم عدد المواضع أو نقاط التلامس المحددة؟
مواضع: 240 (20 × 12). عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: عبر الثقب. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما قيم الجهد والمعايير المطبقة؟
جهد التحمل: 300 V AC / 750 V قمة. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
ما قيم التيار والشروط المطبقة؟
التيار المقنن: 0.5 A/نقطة تلامس. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
