كتل التوصيل
كتل التوصيل DC2.5-12A(H)
نظرة عامة · طريقة التوصيل: توصيل لولبي · بيانات التوصيل · مقياس الموصل المصمت (AWG): 28~12
دعم التسعير والاختيار
- الطراز
- DC2.5-12A(H)
- نظرة عامة · طريقة التوصيل
- توصيل لولبي
- بيانات التوصيل · مقياس الموصل المصمت (AWG)
- 28~12
- IEC المعلمات الكهربائية · التيار المقنن (III / 3)
- 24A
- IEC المعلمات الكهربائية · الجهد المقنن (III / 3)
- 800V
نظرة عامة على المنتج
DC2.5-12A(H). كتل التوصيل. طريقة التوصيل: توصيل لولبي؛ مقياس الموصل المصمت (AWG): 28~12؛ التيار المقنن (III / 3): 24A.
استخدم رمز الطلب الكامل DC2.5-12A(H) وراجع شروط الواجهة والتركيب والقيم المقننة أدناه.
مناقشة متطلبات هذا المنتجميزات المنتج
بيانات التوصيل · مقياس الموصل المصمت (AWG)
28~12
IEC المعلمات الكهربائية · التيار المقنن (III / 3)
24A
IEC المعلمات الكهربائية · الجهد المقنن (III / 3)
800V
نظرة عامة · عدد الصفوف
1

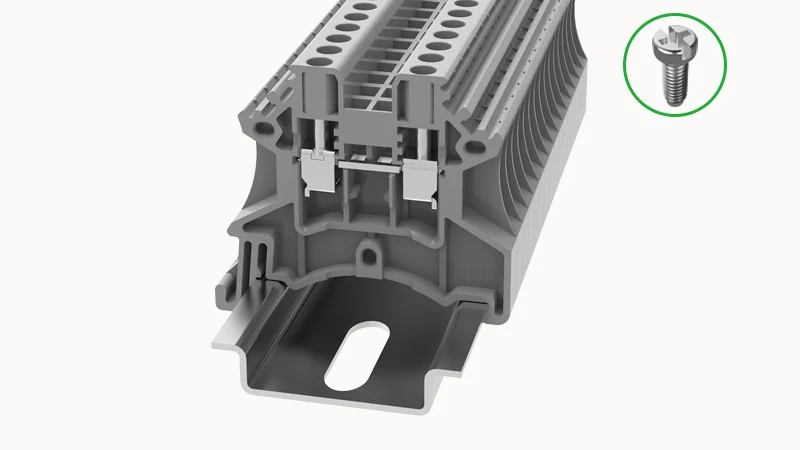

صور المنتج
المواصفات الفنية
تعريف المنتج
| رقم طلب الشركة المصنعة | 11020000058 |
|---|
البنية والتوصيل
| نظرة عامة · طريقة التوصيل | توصيل لولبي |
|---|---|
| البعد · العرض | 5.1mm |
| البعد · عرض اللوحة الطرفية | 1.5mm |
| البعد · الارتفاع | 40mm |
| البعد · الارتفاع · NS 35/7,5 | 41.5mm |
| البعد · الارتفاع · NS 35/15 | 49mm |
| البعد · الطول | 44.5mm |
| بيانات التوصيل · طول تجريد السلك | 8~9mm |
| بيانات التوصيل · عزم الربط | 0.4N.m |
| الملحقات · مقاس المفك المسطح (سمك النصل × عرضه) | 0.6×3.5 |
الكهرباء والإشارات
| IEC المعلمات الكهربائية · الجهد المقنن (III / 3) | 800V |
|---|---|
| IEC المعلمات الكهربائية · التيار المقنن (III / 3) | 24A |
| IEC المعلمات الكهربائية · جهد النبضة المقنن | 8KV |
| UL المعلمات الكهربائية · الجهد المقنن | 600V |
| UL المعلمات الكهربائية · التيار المقنن | 25A |
| اختبارات الأداء الكهربائي · انخفاض الجهد | ≤3.2mV |
| UL المعلمات الكهربائية · الجهد المقنن [مجموعة الاستخدام: B] | 600V |
| UL المعلمات الكهربائية · الجهد المقنن [مجموعة الاستخدام: C] | 600V |
| UL المعلمات الكهربائية · الجهد المقنن [مجموعة الاستخدام: D] | 600V |
| UL المعلمات الكهربائية · التيار المقنن [مجموعة الاستخدام: B] | 25A |
| UL المعلمات الكهربائية · التيار المقنن [مجموعة الاستخدام: C] | 25A |
| UL المعلمات الكهربائية · التيار المقنن [مجموعة الاستخدام: D] | 5A |
الأسلاك والكابلات
| بيانات التوصيل · مقياس الموصل المصمت (AWG) | 28~12 |
|---|---|
| بيانات التوصيل · مساحة مقطع الموصل الصلب | 0.2~4mm² |
| بيانات التوصيل · مساحة مقطع الموصل المرن | 0.2~2.5mm² |
| بيانات التوصيل · مقطع السلك المرن بجلبة دون طوق عازل | 0.2-2.5mm² |
| بيانات التوصيل · مقطع السلك المرن بجلبة ذات طوق عازل | 0.5-1.5mm² |
| UL المعلمات الكهربائية · مساحة المقطع الاسمية [مجموعة الاستخدام: B] | 26-12AWG |
| UL المعلمات الكهربائية · مساحة المقطع الاسمية [مجموعة الاستخدام: C] | 26-12AWG |
| UL المعلمات الكهربائية · مساحة المقطع الاسمية [مجموعة الاستخدام: D] | 26-12AWG |
المواد والطلاء
| نظرة عامة · المواد العازلة | PA |
|---|---|
| نظرة عامة · مجموعة المواد العازلة | I |
الظروف البيئية
| الظروف البيئية · درجة الحرارة المحيطة أثناء التشغيل | -40 °C ~ 105 °C（حسب منحنى خفض التصنيف） |
|---|---|
| الظروف البيئية · درجة الحرارة المحيطة للتخزين والنقل | -25℃~60℃ |
| اختبارات الأداء الكهربائي · اختبار ارتفاع الحرارة | ≤45 K |
مواصفات أخرى
| نظرة عامة · عدد الصفوف | 1 |
|---|---|
| نظرة عامة · عدد التوصيلات | 2 |
| نظرة عامة · ألواح جانبية للطرف المفتوح | نعم |
| نظرة عامة · تصنيف القابلية للاشتعال وفق UL94 | V0 |
| نظرة عامة · اختبار معياري | IEC60947-7-1 |
| بيانات التوصيل · سلكان مرنان بجلبة مزدوجة | 0.5-1mm² |
| بيانات التوصيل · نوع البرغي | متقاطع & مشقوق برغي |
| بيانات التوصيل · سن لولبي | M2.5 |
| الظروف البيئية · الرطوبة النسبية للتخزين والنقل | 25%~75% |
| الاختبارات الميكانيكية · المتانة الميكانيكية | اجتاز الاختبار |
| الاختبارات الميكانيكية · دعامة التثبيت | اجتاز الاختبار |
| الاختبارات الميكانيكية · اختبار السحب الدوراني | اجتاز الاختبار |
| اختبارات السلامة · حماية من لمس الأصابع | اجتاز الاختبار |
| حماية البيئة · RoHS | لا تجاوز لحدود المواد الضارة |
| حماية البيئة · REACh SVHC | رصاص 7439-92-1 |
| علامة · علامة جانبية | ZB5 / WB5 |
| الملحقات · جسر | DFAXX-5.2 |
| الملحقات · غطاء طرفي | D-DC2.5 |
| التركيب · مشبك طرفي | E-WS N / E-PC-1100A |
| التركيب · حامل علامات شريط الأطراف | KLM3-20x8 / KLM3-44x8 / DLM2 / DBE-1 / DBE-2 |
| التركيب · سكة DIN | NS35/7.5 & NS35/15 |
| UL المعلمات الكهربائية · مجموعة الاستخدام [مجموعة الاستخدام: B] | B |
| UL المعلمات الكهربائية · مجموعة الاستخدام [مجموعة الاستخدام: C] | C |
| UL المعلمات الكهربائية · مجموعة الاستخدام [مجموعة الاستخدام: D] | D |
الرسومات والملفات الفنية
طلب رسم DC2.5-12A(H)
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما طريقة إنهاء التوصيل المستخدمة؟
نظرة عامة · طريقة التوصيل: توصيل لولبي. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «بيانات التوصيل · مقياس الموصل المصمت (AWG)»؟
بيانات التوصيل · مقياس الموصل المصمت (AWG): 28~12.
ما قيم التيار والشروط المطبقة؟
IEC المعلمات الكهربائية · التيار المقنن (III / 3): 24A; UL المعلمات الكهربائية · التيار المقنن: 25A; UL المعلمات الكهربائية · التيار المقنن [مجموعة الاستخدام: B]: 25A; UL المعلمات الكهربائية · التيار المقنن [مجموعة الاستخدام: C]: 25A; UL المعلمات الكهربائية · التيار المقنن [مجموعة الاستخدام: D]: 5A. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
ما قيم الجهد والمعايير المطبقة؟
IEC المعلمات الكهربائية · الجهد المقنن (III / 3): 800V; IEC المعلمات الكهربائية · جهد النبضة المقنن: 8KV; UL المعلمات الكهربائية · الجهد المقنن: 600V; اختبارات الأداء الكهربائي · انخفاض الجهد: ≤3.2mV; UL المعلمات الكهربائية · الجهد المقنن [مجموعة الاستخدام: B]: 600V; UL المعلمات الكهربائية · الجهد المقنن [مجموعة الاستخدام: C]: 600V; UL المعلمات الكهربائية · الجهد المقنن [مجموعة الاستخدام: D]: 600V. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
