خصائص البنية · عدد الجهود المستقلة
2
كتل التوصيل
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
كتل التوصيل

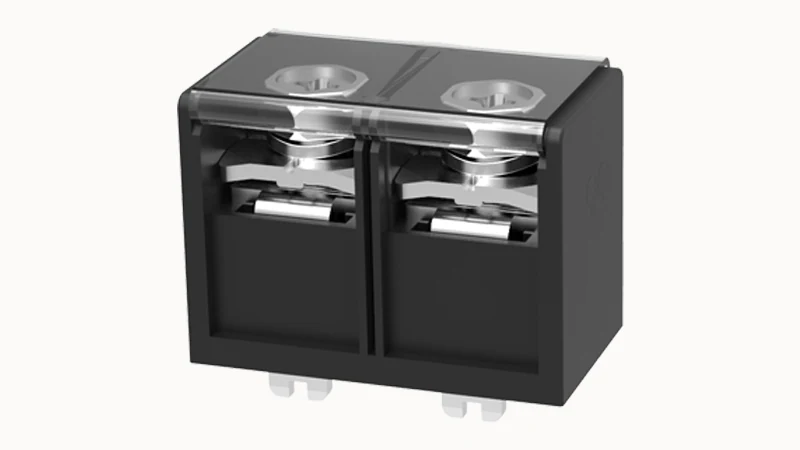

كتل التوصيل DG2350-02P · عدد نقاط التلامس: 2
خصائص البنية · عدد الجهود المستقلة: 2 · خصائص البنية · طريقة التوصيل: توصيل لولبي
دعم التسعير والاختيار
- الطراز
- DG2350-02P
- خصائص البنية · عدد الجهود المستقلة
- 2
- خصائص البنية · طريقة التوصيل
- توصيل لولبي
- سعة التوصيل · مقطع الموصل القابل للتوصيل
- 2~1/0AWG
- UL المعلمات الكهربائية · التيار المقنن (B)
- 120A
نظرة عامة على المنتج
DG2350-02P. كتل التوصيل. عدد الجهود المستقلة: 2؛ طريقة التوصيل: توصيل لولبي؛ مقطع الموصل القابل للتوصيل: 2~1/0AWG.
استخدم رمز الطلب الكامل DG2350-02P وراجع شروط الواجهة والتركيب والقيم المقننة أدناه.
مناقشة متطلبات هذا المنتجميزات المنتج
خصائص البنية · طريقة التوصيل
توصيل لولبي
سعة التوصيل · مقطع الموصل القابل للتوصيل
2~1/0AWG
UL المعلمات الكهربائية · التيار المقنن (B)
120A
UL المعلمات الكهربائية · الجهد المقنن (B)
600V
صور المنتج
المواصفات الفنية
تعريف المنتج
| رقم طلب الشركة المصنعة | 12010000491 |
|---|
البنية والتوصيل
| سعة التوصيل · عزم الربط | 5.5N.m |
|---|---|
| خصائص البنية · طريقة التوصيل | توصيل لولبي |
| خصائص البنية · عدد الجهود المستقلة | 2 |
الكهرباء والإشارات
| UL المعلمات الكهربائية · الجهد المقنن (B) | 600V |
|---|---|
| UL المعلمات الكهربائية · الجهد المقنن (C) | 600V |
| UL المعلمات الكهربائية · الجهد المقنن (D) | 600V |
| UL المعلمات الكهربائية · التيار المقنن (B) | 120A |
| UL المعلمات الكهربائية · التيار المقنن (D) | 5A |
| UL المعلمات الكهربائية · التيار المقنن (C) | 120A |
| معلمات UL · الجهد المقنن | 600 / 600 / 600 |
| معلمات UL · التيار المقنن | 120 / 120 / 5 |
الأسلاك والكابلات
| سعة التوصيل · مقطع الموصل القابل للتوصيل | 2~1/0AWG |
|---|
المواد والطلاء
| بيانات المواد · المتطلبات البيئية | متوافق مع REACH/RoHS |
|---|---|
| بيانات المواد · مادة نقاط التلامس | سبيكة نحاس |
| بيانات المواد · السطح المعدني لنقطة التلامس | مطلي بالقصدير |
| بيانات المواد · المواد العازلة | PBT |
| بيانات المواد · مجموعة المواد العازلة | Ⅲa |
| بيانات المواد · تصنيف مقاومة الاشتعال | UL94V-0 |
الظروف البيئية
| بيانات البيئة · درجة الحرارة المحيطة أثناء التشغيل | -40℃~120℃(حسب منحنى خفض التصنيف) |
|---|
مواصفات أخرى
| خصائص الجهاز · عدد المواضع | 23.5mm |
|---|---|
| خصائص البنية · طريقة التركيب | لحام لوحة الدوائر |
| خصائص البنية · ترتيب الأطراف | صفان مستقيمان |
| خصائص البنية · مفك | مفك صليبي |
| خصائص البنية · سن لولبي | M8 |
| خصائص البنية · قابلية الفصل | لا |
| خصائص البنية · عدد الصفوف | 1 |
| الاختبارات الميكانيكية · مواصفة الاختبار | UL1059 |
| معلمات UL · سعة التوصيل | 2~1/0 / 2~1/0 / 2~1/0 |
الرسومات والملفات الفنية
طلب رسم DG2350-02P
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
كم عدد المواضع أو نقاط التلامس المحددة؟
خصائص البنية · عدد الجهود المستقلة: 2. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة إنهاء التوصيل المستخدمة؟
خصائص البنية · طريقة التوصيل: توصيل لولبي. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «سعة التوصيل · مقطع الموصل القابل للتوصيل»؟
سعة التوصيل · مقطع الموصل القابل للتوصيل: 2~1/0AWG.
ما قيم التيار والشروط المطبقة؟
UL المعلمات الكهربائية · التيار المقنن (B): 120A; UL المعلمات الكهربائية · التيار المقنن (D): 5A; UL المعلمات الكهربائية · التيار المقنن (C): 120A; معلمات UL · التيار المقنن: 120 / 120 / 5. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
