خصائص البنية · التباعد
2.1mm
كتل التوصيل
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
كتل التوصيل
كتل التوصيل DG220B-2.1-09 · 2.1mm · عدد نقاط التلامس: 8
خصائص البنية · التباعد: 2.1mm · خصائص البنية · عدد الجهود المستقلة: 8
دعم التسعير والاختيار
- الطراز
- DG220B-2.1-09
- خصائص البنية · التباعد
- 2.1mm
- خصائص البنية · عدد الجهود المستقلة
- 8
- خصائص البنية · طريقة التوصيل
- توصيل زنبركي بالدفع
- سعة التوصيل · مساحة مقطع الموصل الصلب
- 0.5~1.0mm²
نظرة عامة على المنتج
DG220B-2.1-09. كتل التوصيل. التباعد: 2.1mm؛ عدد الجهود المستقلة: 8؛ طريقة التوصيل: توصيل زنبركي بالدفع.
استخدم رمز الطلب الكامل DG220B-2.1-09 وراجع شروط الواجهة والتركيب والقيم المقننة أدناه.
مناقشة متطلبات هذا المنتجميزات المنتج
خصائص البنية · عدد الجهود المستقلة
8
خصائص البنية · طريقة التوصيل
توصيل زنبركي بالدفع
سعة التوصيل · مساحة مقطع الموصل الصلب
0.5~1.0mm²
UL المعلمات الكهربائية · التيار المقنن (B)
7A

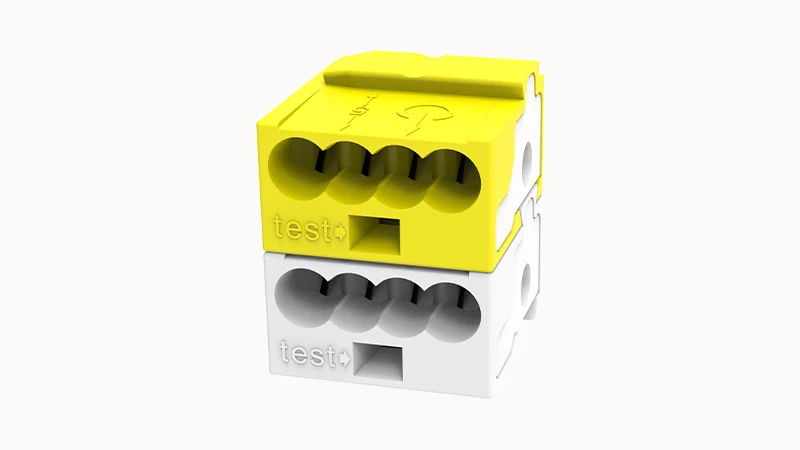

صور المنتج
المواصفات الفنية
تعريف المنتج
| رقم طلب الشركة المصنعة | 10060001084 |
|---|
البنية والتوصيل
| سعة التوصيل · طول تجريد السلك | 6mm |
|---|---|
| خصائص البنية · اتجاه التوصيل | 0° |
| خصائص البنية · طريقة التوصيل | توصيل زنبركي بالدفع |
| خصائص البنية · التباعد | 2.1mm |
| خصائص البنية · عدد الجهود المستقلة | 8 |
الكهرباء والإشارات
| UL المعلمات الكهربائية · الجهد المقنن (B) | 150V |
|---|---|
| UL المعلمات الكهربائية · الجهد المقنن (D) | 150V |
| UL المعلمات الكهربائية · التيار المقنن (B) | 7A |
| UL المعلمات الكهربائية · التيار المقنن (D) | 7A |
| IEC المعلمات الكهربائية · الجهد المقنن | 320V |
| IEC المعلمات الكهربائية · الجهد المقنن (III/3) | 250V |
| IEC المعلمات الكهربائية · التيار المقنن | 6A |
| IEC المعلمات الكهربائية · الجهد المقنن (III/2) | 320V |
| IEC المعلمات الكهربائية · الجهد المقنن (II/2) | 630V |
| IEC المعلمات الكهربائية · جهد النبضة المقنن (III/3) | 4KV |
| IEC المعلمات الكهربائية · جهد النبضة المقنن (III/2) | 4KV |
| IEC المعلمات الكهربائية · جهد النبضة المقنن (II/2) | 4KV |
| معلمات VDE · فئة زيادة الجهد / درجة التلوث [فئة زيادة الجهد / درجة التلوث: III/3] | III/3 |
| معلمات VDE · فئة زيادة الجهد / درجة التلوث [فئة زيادة الجهد / درجة التلوث: III/2] | III/2 |
| معلمات VDE · فئة زيادة الجهد / درجة التلوث [فئة زيادة الجهد / درجة التلوث: II/2] | II/2 |
| معلمات VDE · الجهد المقنن [فئة زيادة الجهد / درجة التلوث: III/3] | 250V |
| معلمات VDE · الجهد المقنن [فئة زيادة الجهد / درجة التلوث: III/2] | 320V |
| معلمات VDE · الجهد المقنن [فئة زيادة الجهد / درجة التلوث: II/2] | 630V |
| معلمات VDE · التيار المقنن [فئة زيادة الجهد / درجة التلوث: III/3] | 6A |
| معلمات VDE · التيار المقنن [فئة زيادة الجهد / درجة التلوث: III/2] | 6A |
| معلمات VDE · التيار المقنن [فئة زيادة الجهد / درجة التلوث: II/2] | 6A |
| معلمات VDE · سعة التوصيل [فئة زيادة الجهد / درجة التلوث: III/3] | 0.5~1.0mm² |
| معلمات VDE · سعة التوصيل [فئة زيادة الجهد / درجة التلوث: III/2] | 0.5~1.0mm² |
| معلمات VDE · سعة التوصيل [فئة زيادة الجهد / درجة التلوث: II/2] | 0.5~1.0mm² |
| معلمات UL · الجهد المقنن [فئة التطبيق: B] | 150V |
| معلمات UL · الجهد المقنن [فئة التطبيق: D] | 150V |
| معلمات UL · التيار المقنن [فئة التطبيق: B] | 7A |
| معلمات UL · التيار المقنن [فئة التطبيق: D] | 7A |
الأسلاك والكابلات
| سعة التوصيل · مساحة مقطع الموصل الصلب | 0.5~1.0mm² |
|---|
المواد والطلاء
| بيانات المواد · المتطلبات البيئية | متوافق مع REACH/RoHS |
|---|---|
| بيانات المواد · مادة نقاط التلامس | سبيكة نحاس |
| بيانات المواد · السطح المعدني لنقطة التلامس | مطلي بالقصدير |
| بيانات المواد · المواد العازلة | PA66 |
| بيانات المواد · مجموعة المواد العازلة | Ⅰ |
| بيانات المواد · تصنيف مقاومة الاشتعال | UL94V-0 |
الظروف البيئية
| بيانات البيئة · درجة الحرارة المحيطة أثناء التشغيل | -40℃~105℃(حسب منحنى خفض التصنيف) |
|---|
مواصفات أخرى
| خصائص البنية · قابلية الفصل | لا |
|---|---|
| خصائص البنية · عدد الصفوف | 1 |
| الاختبارات الميكانيكية · مواصفة الاختبار | IEC61984/ UL1059 |
| الملحقات · أخرى | DG220J |
| معلمات UL · فئة التطبيق [فئة التطبيق: B] | B |
| معلمات UL · فئة التطبيق [فئة التطبيق: C] | C |
| معلمات UL · فئة التطبيق [فئة التطبيق: D] | D |
| معلمات UL · AWG [فئة التطبيق: B] | 22~18AWG |
| معلمات UL · AWG [فئة التطبيق: D] | 22~18AWG |
الرسومات والملفات الفنية
طلب رسم DG220B-2.1-09
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
خصائص البنية · التباعد: 2.1mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
خصائص البنية · عدد الجهود المستقلة: 8. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة إنهاء التوصيل المستخدمة؟
خصائص البنية · طريقة التوصيل: توصيل زنبركي بالدفع. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «سعة التوصيل · مساحة مقطع الموصل الصلب»؟
سعة التوصيل · مساحة مقطع الموصل الصلب: 0.5~1.0mm².
