نظرة عامة · طريقة التوصيل
توصيل لولبي
كتل التوصيل
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
كتل التوصيل
كتل التوصيل DC2.5-QU-PE
نظرة عامة · طريقة التوصيل: توصيل لولبي · بيانات التوصيل · مقياس الموصل المصمت (AWG): 28~12
دعم التسعير والاختيار
- الطراز
- DC2.5-QU-PE
- نظرة عامة · طريقة التوصيل
- توصيل لولبي
- بيانات التوصيل · مقياس الموصل المصمت (AWG)
- 28~12
- IEC المعلمات الكهربائية · جهد النبضة المقنن
- 6KV
- نظرة عامة · عدد الصفوف
- 1
نظرة عامة على المنتج
DC2.5-QU-PE. كتل التوصيل. طريقة التوصيل: توصيل لولبي؛ مقياس الموصل المصمت (AWG): 28~12؛ جهد النبضة المقنن: 6KV.
استخدم رمز الطلب الكامل DC2.5-QU-PE وراجع شروط الواجهة والتركيب والقيم المقننة أدناه.
مناقشة متطلبات هذا المنتجميزات المنتج
بيانات التوصيل · مقياس الموصل المصمت (AWG)
28~12
IEC المعلمات الكهربائية · جهد النبضة المقنن
6KV
نظرة عامة · عدد الصفوف
1
نظرة عامة · المواد العازلة
PA

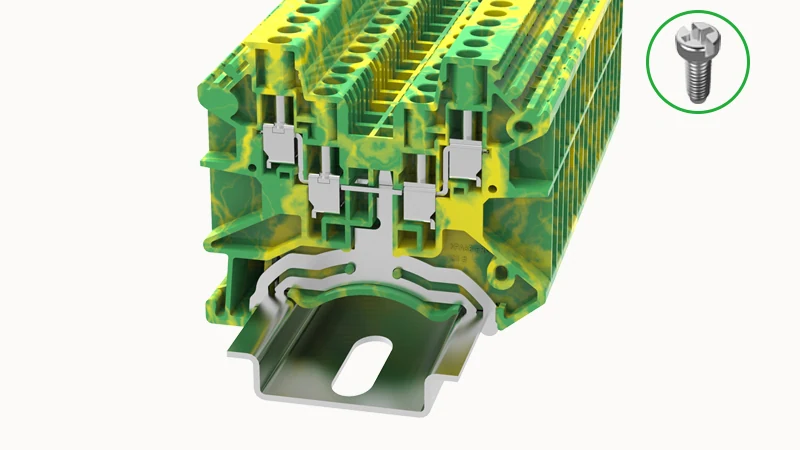

صور المنتج
المواصفات الفنية
تعريف المنتج
| رقم طلب الشركة المصنعة | 11020000215 |
|---|
البنية والتوصيل
| نظرة عامة · طريقة التوصيل | توصيل لولبي |
|---|---|
| البعد · العرض | 5.1mm |
| البعد · عرض اللوحة الطرفية | 1.5mm |
| البعد · الارتفاع | 47.7mm |
| البعد · الارتفاع · NS 35/7,5 | 49.2mm |
| البعد · الارتفاع · NS 35/15 | 56.7mm |
| البعد · الطول | 54.4mm |
| بيانات التوصيل · طول تجريد السلك | 8~9mm |
| بيانات التوصيل · عزم الربط | 0.4N.m |
| الملحقات · مقاس المفك المسطح (سمك النصل × عرضه) | 0.6×3.5 |
الكهرباء والإشارات
| IEC المعلمات الكهربائية · جهد النبضة المقنن | 6KV |
|---|---|
| اختبارات الأداء الكهربائي · انخفاض الجهد | ≤3.2mV |
الأسلاك والكابلات
| بيانات التوصيل · مقياس الموصل المصمت (AWG) | 28~12 |
|---|---|
| بيانات التوصيل · مساحة مقطع الموصل الصلب | 0.2~4mm² |
| بيانات التوصيل · مساحة مقطع الموصل المرن | 0.2~2.5mm² |
| بيانات التوصيل · مقطع السلك المرن بجلبة دون طوق عازل | 0.2-2.5mm² |
| بيانات التوصيل · مقطع السلك المرن بجلبة ذات طوق عازل | 0.5-1.5mm² |
المواد والطلاء
| نظرة عامة · المواد العازلة | PA |
|---|---|
| نظرة عامة · مجموعة المواد العازلة | I |
الظروف البيئية
| الظروف البيئية · درجة الحرارة المحيطة أثناء التشغيل | -40 °C ~ 105 °C（حسب منحنى خفض التصنيف） |
|---|---|
| الظروف البيئية · درجة الحرارة المحيطة للتخزين والنقل | -25℃~60℃ |
| اختبارات الأداء الكهربائي · اختبار ارتفاع الحرارة | ≤45 K |
مواصفات أخرى
| نظرة عامة · عدد الصفوف | 1 |
|---|---|
| نظرة عامة · عدد التوصيلات | 4 |
| نظرة عامة · ألواح جانبية للطرف المفتوح | نعم |
| نظرة عامة · تصنيف القابلية للاشتعال وفق UL94 | V0 |
| نظرة عامة · اختبار معياري | IEC60947-7-2 |
| بيانات التوصيل · سلكان مرنان بجلبة مزدوجة | 0.5-1mm² |
| بيانات التوصيل · نوع البرغي | متقاطع & مشقوق برغي |
| بيانات التوصيل · سن لولبي | M2.5 |
| الظروف البيئية · الرطوبة النسبية للتخزين والنقل | 25%~75% |
| الاختبارات الميكانيكية · المتانة الميكانيكية | اجتاز الاختبار |
| الاختبارات الميكانيكية · دعامة التثبيت | اجتاز الاختبار |
| الاختبارات الميكانيكية · اختبار السحب الدوراني | اجتاز الاختبار |
| اختبارات السلامة · حماية من لمس الأصابع | اجتاز الاختبار |
| حماية البيئة · RoHS | لا تجاوز لحدود المواد الضارة |
| حماية البيئة · REACh SVHC | رصاص 7439-92-1 |
| علامة · علامة جانبية | ZB5 / WB5 |
| الملحقات · جسر | DFAXX-5.2 |
| الملحقات · غطاء طرفي | D-DC4-QU |
| التركيب · مشبك طرفي | E-WS N / E-PC-1100A |
| التركيب · حامل علامات شريط الأطراف | KLM3-20x8 / KLM3-44x8 / DLM2 / DBE-1 / DBE-2 |
| التركيب · سكة DIN | NS35/7.5 & NS35/15 |
الرسومات والملفات الفنية
طلب رسم DC2.5-QU-PE
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما طريقة إنهاء التوصيل المستخدمة؟
نظرة عامة · طريقة التوصيل: توصيل لولبي. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما القيمة المحددة للمعلمة «بيانات التوصيل · مقياس الموصل المصمت (AWG)»؟
بيانات التوصيل · مقياس الموصل المصمت (AWG): 28~12.
ما قيم الجهد والمعايير المطبقة؟
IEC المعلمات الكهربائية · جهد النبضة المقنن: 6KV; اختبارات الأداء الكهربائي · انخفاض الجهد: ≤3.2mV. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
ما القيمة المحددة للمعلمة «نظرة عامة · عدد الصفوف»؟
نظرة عامة · عدد الصفوف: 1.
