عدد الأطراف
24 طرف
موصل USB Type-C

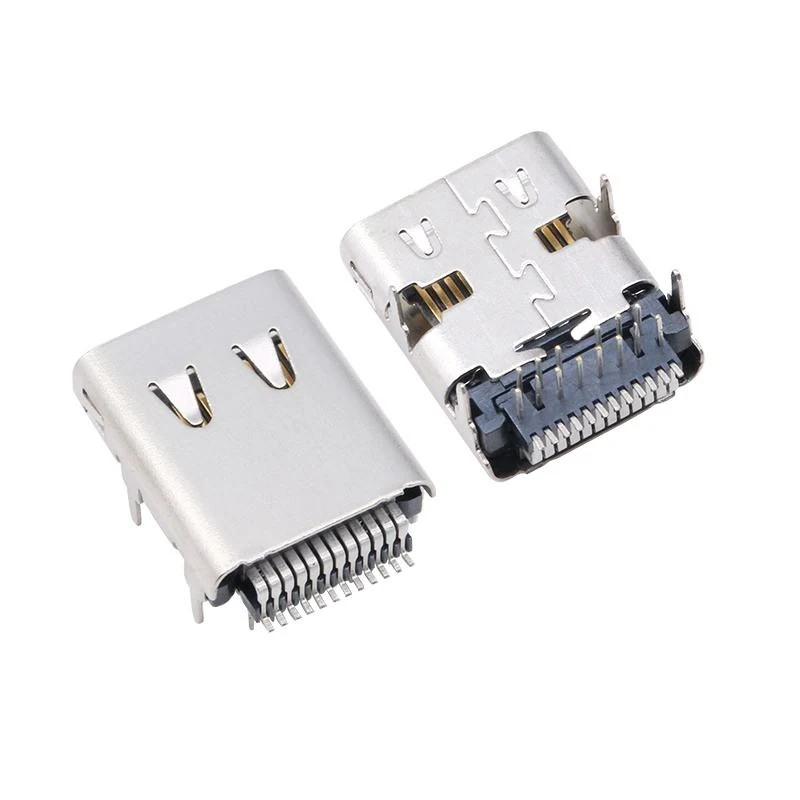

صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات الإدخال والإخراج والبيانات
موصل USB Type-C · عدد نقاط التلامس: 24 طرف · SMT + DIP PCB تركيب
نطاق مواصفات السلسلة: عدد الأطراف: 24 طرف · نوع التركيب: SMT + DIP PCB تركيب
دعم التسعير والاختيار
- عدد الأطراف
- 24 طرف
- نوع التركيب
- SMT + DIP PCB تركيب
- جهد التحمل
- 100V AC/الأدنى (نموذجي)
- التيار المقنن
- حتى 5A (PD التطبيق, حسب الطراز)
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل USB Type-C. موصل USB Type-C. معلمات تكوينات السلسلة: عدد الأطراف: 24 طرف؛ نوع التركيب: SMT + DIP PCB تركيب؛ جهد التحمل: 100V AC/الأدنى (نموذجي).
مناقشة متطلبات هذا المنتجميزات المنتج
نوع التركيب
SMT + DIP PCB تركيب
جهد التحمل
100V AC/الأدنى (نموذجي)
التيار المقنن
حتى 5A (PD التطبيق, حسب الطراز)
المادة
نحاس عالي التوصيلية
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| جنس الموصل | أنثى |
|---|---|
| عدد الأطراف | 24 طرف |
| نوع التركيب | SMT + DIP PCB تركيب |
| اتجاه التركيب | أفقي / عمودي (حسب الطلب) |
| تباعد نقاط التلامس | Type-C المعيار التباعد |
| عدد دورات الاقتران | حتى 10,000 دورات (حسب الطراز) |
الكهرباء والإشارات
| التيار المقنن | حتى 5A (PD التطبيق, حسب الطراز) |
|---|---|
| مقاومة التلامس | ≤40mΩ (نموذجي) |
| مقاومة العزل | ≥100MΩ |
| جهد التحمل | 100V AC/الأدنى (نموذجي) |
المواد والطلاء
| المادة | نحاس عالي التوصيلية |
|---|---|
| مادة نقاط التلامس | سبيكة نحاس |
| طلاء نقاط التلامس | مطلي بالذهب |
| مادة الغلاف | فولاذ مقاوم للصدأ / معدن سبيكة |
| مادة الهيكل | LCP UL94V-0 لدائن حرارية |
الظروف البيئية
| درجة حرارة التشغيل | -40°C إلى +85°C (نموذجي) |
|---|---|
| درجة حرارة التخزين | -40°C إلى +85°C |
| درجة مقاومة الماء | IPX5 / IPX7 / IPX8 متاح (حسب الطلب) |
| درجة حرارة اللحام بإعادة الصهر | حتى 260°C (نموذجي) |
مواصفات أخرى
| نوع الموصل | Usb النوع C |
|---|---|
| نوع المنتج | USB Type-C أنثى موصل / مقبس |
| نوع الموصل | أنثى مقبس |
| بنية الموصل | مقاوم للماء مدعم الهيكل |
| عملية اللحام | SMT لحام بإعادة التدفق |
الرسومات والملفات الفنية
طلب رسم موصل USB Type-C
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
كم عدد المواضع أو نقاط التلامس المحددة؟
عدد الأطراف: 24 طرف. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: SMT + DIP PCB تركيب. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما قيم الجهد والمعايير المطبقة؟
جهد التحمل: 100V AC/الأدنى (نموذجي). يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
ما قيم التيار والشروط المطبقة؟
التيار المقنن: حتى 5A (PD التطبيق, حسب الطراز). يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
