التباعد
1.25mm
موصل سلك إلى لوحة
صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات الأسلاك
موصل سلك إلى لوحة · 1.25mm · عدد نقاط التلامس: 02 إلى 15 P
نطاق مواصفات السلسلة: التباعد: 1.25mm · طرف: 02 إلى 15 P
دعم التسعير والاختيار
- التباعد
- 1.25mm
- طرف
- 02 إلى 15 P
- نوع التركيب
- SMT
- التيار المقنن
- 1.0A AC
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل سلك إلى لوحة. موصل سلك إلى لوحة. معلمات تكوينات السلسلة: التباعد: 1.25mm؛ طرف: 02 إلى 15 P؛ نوع التركيب: SMT.
مناقشة متطلبات هذا المنتجميزات المنتج
طرف
02 إلى 15 P
نوع التركيب
SMT
التيار المقنن
1.0A AC
اللون
أبيض

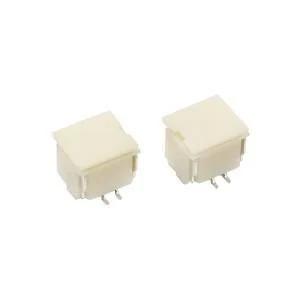

صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| طرف | 02 إلى 15 P |
|---|---|
| نوع التركيب | SMT |
| التباعد | 1.25mm |
| عدد المواضع | 2-15p |
| قوة الإدخال | 20gf/طرف الأدنى |
| جنس الموصل | أنثى |
الكهرباء والإشارات
| التيار المقنن | 1.0A AC |
|---|---|
| الجهد المقنن | 50V AC/DC |
| مقاومة التلامس | 20m ohms الأقصى |
| مقاومة العزل | 100m ohms الأدنى |
| جهد التحمل | 500V/1min AC |
المواد والطلاء
| اللون | أبيض |
|---|---|
| الهيكل | LCP UL94V-0 |
الظروف البيئية
| درجة حرارة التشغيل | -25إلى +85℃ |
|---|
مواصفات أخرى
| النوع | موصل |
|---|---|
| نقطة تلامس | نحاس أصفر مطلي بالقصدير |
الرسومات والملفات الفنية
طلب رسم موصل سلك إلى لوحة
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
التباعد: 1.25mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
طرف: 02 إلى 15 P. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما طريقة التركيب المستخدمة؟
نوع التركيب: SMT. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
ما قيم التيار والشروط المطبقة؟
التيار المقنن: 1.0A AC. يجب ربط كل قيمة بمعيارها وفئتها وشروط اختبارها المذكورة.
أكد التكوين واحصل على عرض سعر.
أرسل الطراز أو المواصفات المطلوبة والكمية وموعد التسليم المستهدف.
