Parámetros eléctricos · Corriente nominal
300A
Conector para almacenamiento de energía

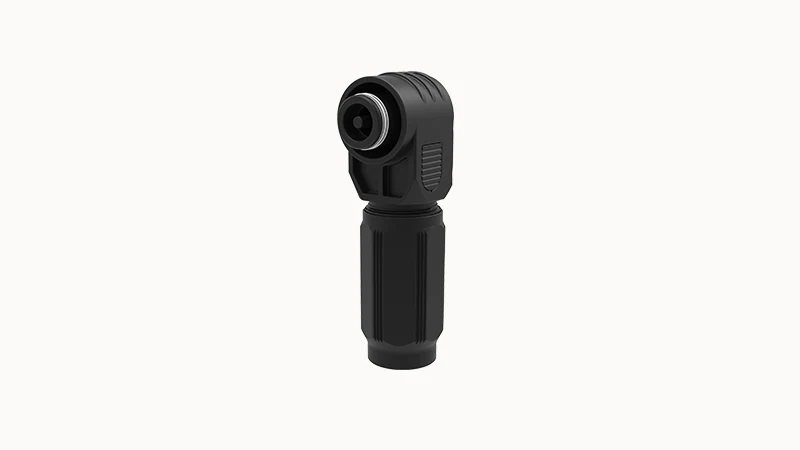

La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores de potencia y energía
Conector para almacenamiento de energía ESP-300A-95-BK-00-01
Parámetros eléctricos · Corriente nominal: 300A · UL Parámetros eléctricos · Tensión nominal: 1500V
Asistencia en selección y presupuesto
- Modelo
- ESP-300A-95-BK-00-01
- Parámetros eléctricos · Corriente nominal
- 300A
- UL Parámetros eléctricos · Tensión nominal
- 1500V
- Datos de cableado · área de la sección del cable
- 3/0AWG(95mm²）
- Resumen · Materiales aislantes
- PA
Descripción del producto
ESP-300A-95-BK-00-01. Conector para almacenamiento de energía. Corriente nominal: 300A; Tensión nominal: 1500V; área de la sección del cable: 3/0AWG(95mm²）.
Utilice el código de pedido completo ESP-300A-95-BK-00-01 y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
UL Parámetros eléctricos · Tensión nominal
1500V
Datos de cableado · área de la sección del cable
3/0AWG(95mm²）
Resumen · Materiales aislantes
PA
Resumen · Clase de inflamabilidad según UL94
V0
Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 28010000122 |
|---|
Electricidad y señal
| UL Parámetros eléctricos · Tensión nominal | 1500V |
|---|---|
| Parámetros eléctricos · Corriente nominal | 300A |
| Parámetros eléctricos · Resistencia de aislamiento | >5000MΩ |
| Parámetros eléctricos · Resistencia de contacto | ≤0.5mΩ |
| Parámetros TUV · Tensión nominal | 1500V / 1500V / 1500V |
| Parámetros TUV · Corriente nominal | 300A / 300A / 300A |
| Parámetros UL · Tensión nominal | 1500V / 1500V / 1500V |
| Parámetros UL · Corriente nominal | 300A / 300A / 300A |
Hilos y cables
| Datos de cableado · área de la sección del cable | 3/0AWG(95mm²） |
|---|
Materiales y acabados
| Resumen · Materiales aislantes | PA |
|---|---|
| Resumen · Color | Negro |
| Datos de materiales · Material del anillo de sujeción | Silicona |
| Datos de materiales · Material de la junta tórica | Silicona |
| Datos de materiales · Material de los contactos | Aleación de cobre |
Condiciones ambientales
| Condiciones ambientales · Temperatura ambiente de uso incluido el calentamiento | -40℃-125℃ |
|---|
Otras especificaciones
| Resumen · Clase de inflamabilidad según UL94 | V0 |
|---|---|
| Especificaciones técnicas · Clase IP | IP67 |
| Parámetros TUV · AWG | 3/0AWG(95mm²) / 3/0AWG(95mm²) / 3/0AWG(95mm²) |
| Parámetros UL · AWG | 3/0AWG(95mm²) / 3/0AWG(95mm²) / 3/0AWG(95mm²) |
Planos y archivos técnicos
Solicitud de plano de ESP-300A-95-BK-00-01
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Qué valores de corriente y condiciones se aplican?
Parámetros eléctricos · Corriente nominal: 300A; Parámetros TUV · Corriente nominal: 300A / 300A / 300A; Parámetros UL · Corriente nominal: 300A / 300A / 300A. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué valores de tensión y normas se aplican?
UL Parámetros eléctricos · Tensión nominal: 1500V; Parámetros TUV · Tensión nominal: 1500V / 1500V / 1500V; Parámetros UL · Tensión nominal: 1500V / 1500V / 1500V. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué se especifica para «Datos de cableado · área de la sección del cable»?
Datos de cableado · área de la sección del cable: 3/0AWG(95mm²）.
¿Qué se especifica para «Resumen · Materiales aislantes»?
Resumen · Materiales aislantes: PA.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
