Parámetros técnicos · Corriente nominal
250A
Conector para almacenamiento de energía
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores de potencia y energía
Conector para almacenamiento de energía ESP-250A-70-OR-ST-00
Parámetros técnicos · Corriente nominal: 250A · Parámetros eléctricos · Tensión nominal: 1500V
Asistencia en selección y presupuesto
- Modelo
- ESP-250A-70-OR-ST-00
- Parámetros técnicos · Corriente nominal
- 250A
- Parámetros eléctricos · Tensión nominal
- 1500V
- Resumen · Clase de inflamabilidad según UL94
- V0
- Datos de cableado · Diámetro exterior del cable
- 15.5~17mm
Descripción del producto
ESP-250A-70-OR-ST-00. Conector para almacenamiento de energía. Corriente nominal: 250A; Tensión nominal: 1500V; Clase de inflamabilidad según UL94: V0.
Utilice el código de pedido completo ESP-250A-70-OR-ST-00 y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Parámetros eléctricos · Tensión nominal
1500V
Resumen · Clase de inflamabilidad según UL94
V0
Datos de cableado · Diámetro exterior del cable
15.5~17mm
Condiciones ambientales · Temperatura ambiente de funcionamiento
-40°C ~ +125°C

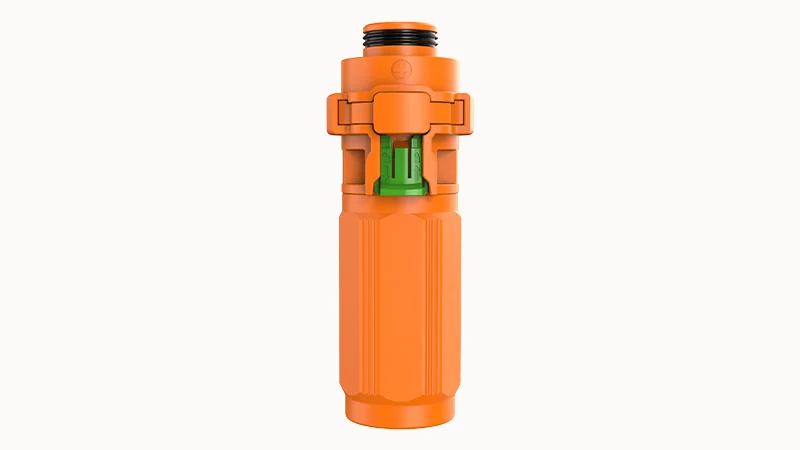

Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 28010000410 |
|---|
Mecánica y conexión
| Parámetros técnicos · vida mecánica | ≥100 ciclos |
|---|---|
| Propiedades mecánicas · Fuerza de inserción | < 100N |
| Propiedades mecánicas · Fuerza de extracción | < 100N |
Electricidad y señal
| Parámetros eléctricos · Tensión nominal | 1500V |
|---|---|
| Parámetros eléctricos · Resistencia de aislamiento | >5000MΩ |
| Parámetros eléctricos · Resistencia de contacto | ≤0.5mΩ |
| Parámetros técnicos · Tensión nominal | 1500V |
| Parámetros técnicos · Corriente nominal | 250A |
Hilos y cables
| Datos de cableado · Diámetro exterior del cable | 15.5~17mm |
|---|---|
| Datos de cableado · Longitud de pelado del cable | 19~21mm |
Condiciones ambientales
| Condiciones ambientales · Temperatura ambiente de funcionamiento | -40°C ~ +125°C |
|---|
Otras especificaciones
| Resumen · Clase de inflamabilidad según UL94 | V0 |
|---|---|
| Datos de cableado · Modo de cableado | Engaste |
| Condiciones ambientales · Grado de protección en estado acoplado | IP67 |
| Tapa antipolvo · CAP-ESS-250A-OR | 28030000009 |
Planos y archivos técnicos
Solicitud de plano de ESP-250A-70-OR-ST-00
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Qué valores de corriente y condiciones se aplican?
Parámetros técnicos · Corriente nominal: 250A. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué valores de tensión y normas se aplican?
Parámetros eléctricos · Tensión nominal: 1500V; Parámetros técnicos · Tensión nominal: 1500V. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué se especifica para «Resumen · Clase de inflamabilidad según UL94»?
Resumen · Clase de inflamabilidad según UL94: V0.
¿Qué se especifica para «Datos de cableado · Diámetro exterior del cable»?
Datos de cableado · Diámetro exterior del cable: 15.5~17mm.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
