Paso
2.0 mm
Conector hembra de pines
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC

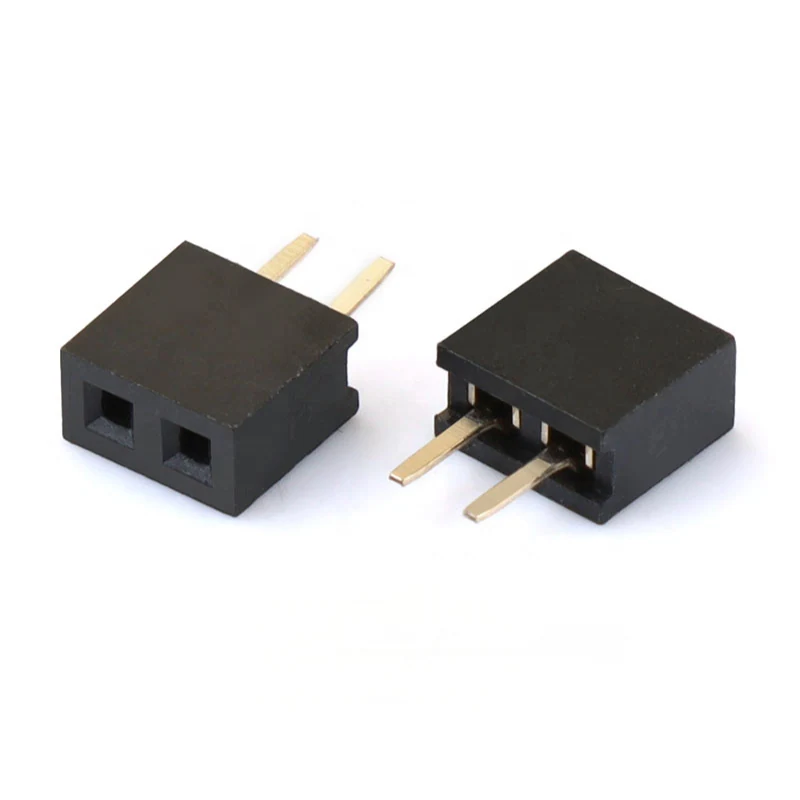

Conector hembra de pines · 2.0 mm · Número de contactos: 2 Posiciones, Fila única
Rango de especificaciones de la serie: Paso: 2.0 mm · Número de pines: 2 Posiciones, Fila única
Asistencia en selección y presupuesto
- Paso
- 2.0 mm
- Número de pines
- 2 Posiciones, Fila única
- Tipo de montaje
- Vertical DIP / Orificio pasante
- Tipo de terminación
- Soldadura
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector hembra de pines. Conector hembra de pines. Parámetros de la serie: Paso: 2.0 mm; Número de pines: 2 Posiciones, Fila única; Tipo de montaje: Vertical DIP / Orificio pasante.
Consultar los requisitos de este productoCaracterísticas del producto
Número de pines
2 Posiciones, Fila única
Tipo de montaje
Vertical DIP / Orificio pasante
Tipo de terminación
Soldadura
Material
Plástico
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Tipo de terminación | Soldadura |
|---|---|
| Durabilidad | Alto |
| Paso | 2.0 mm |
| Número de pines | 2 Posiciones, Fila única |
| Tipo de montaje | Vertical DIP / Orificio pasante |
| Ciclos de acoplamiento | Mín.. 300 Ciclos |
| Fuerza de inserción / extracción | 0.6-1.0 N por pin |
Electricidad y señal
| Corriente nominal | 1.5 A por pin |
|---|---|
| Tensión nominal | AC 500 V |
| Resistencia de contacto | Máx.. 20 mΩ (Inicial) |
| Resistencia de aislamiento | ≥ 5000 MΩ |
| Tensión soportada | AC 500 V, 1 min Sin ruptura dieléctrica |
Materiales y acabados
| Material | Plástico |
|---|---|
| Material de los pines de contacto | Bronce fosforoso |
| Material de los contactos | Bronce fosforoso |
| Material del aislante | PBT UL94V-0 Negro |
| Revestimiento de los contactos | Estaño / Níquel+Baño fino Oro / Selectivo Oro (Personalizable) |
Condiciones ambientales
| Rango de temperatura | -40 a 85 °C |
|---|---|
| Rango de temperatura de funcionamiento | -40 ℃ ~ +105 ℃ |
| Temperatura de almacenamiento | -20 ℃ ~ +85 ℃ |
Otras especificaciones
| Tipo de conexión | Encaje a presión |
|---|---|
| Tipo de producto | Hembra Pin Conector de pines (Zócalo) |
| Dirección de acoplamiento | Vertical Recto Inserción |
| Proceso de soldadura | Soldadura por ola Recomendado; Reflujo Condición Máx. 260 ℃, 5-10 s |
Planos y archivos técnicos
Solicitud de plano de Conector hembra de pines
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 2.0 mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Número de pines: 2 Posiciones, Fila única. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Tipo de montaje: Vertical DIP / Orificio pasante. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué sistema de terminación se utiliza?
Tipo de terminación: Soldadura. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
