Paso
1.27 mm
Conector hembra de pines
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector hembra de pines · 1.27 mm · SMT Montaje superficial
Rango de especificaciones de la serie: Paso: 1.27 mm · Altura de apilamiento: H5.08 mm
Asistencia en selección y presupuesto
- Paso
- 1.27 mm
- Altura de apilamiento
- H5.08 mm
- Estilo de montaje
- SMT Montaje superficial
- Tipo de terminación
- Soldadura
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector hembra de pines. Conector hembra de pines. Parámetros de la serie: Paso: 1.27 mm; Altura de apilamiento: H5.08 mm; Estilo de montaje: SMT Montaje superficial.
Consultar los requisitos de este productoCaracterísticas del producto
Altura de apilamiento
H5.08 mm
Estilo de montaje
SMT Montaje superficial
Tipo de terminación
Soldadura
Material
Plástico

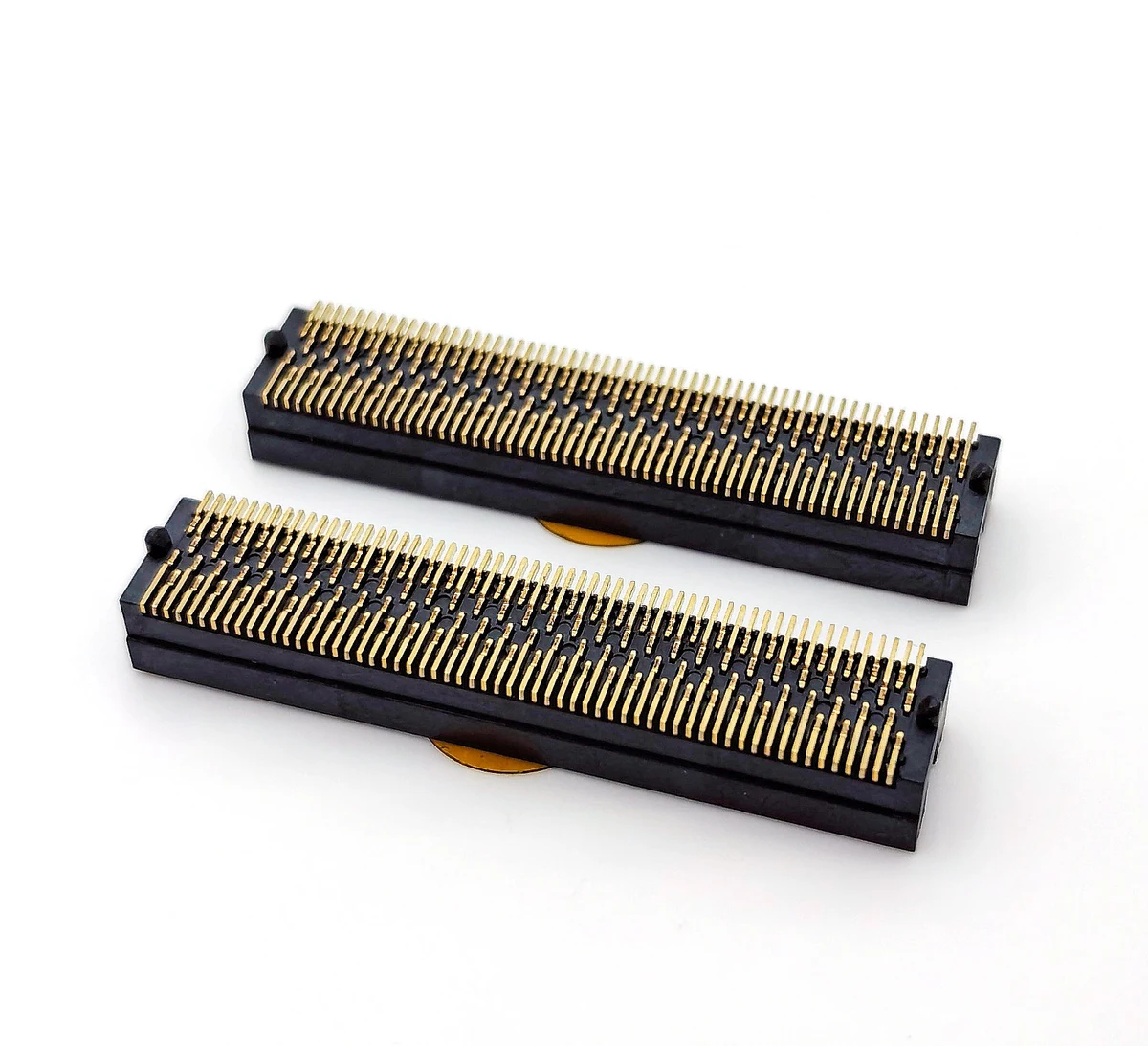

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Tipo de terminación | Soldadura |
|---|---|
| Durabilidad | Alto |
| Paso | 1.27 mm |
| Altura de apilamiento | H5.08 mm |
| Estilo de montaje | SMT Montaje superficial |
| Ciclos de acoplamiento | Mínimo 500 Ciclos |
Electricidad y señal
| Corriente nominal | 2.4 A por contacto |
|---|---|
| Tensión nominal | 200 V AC/DC |
| Resistencia de contacto máxima | ≤20 mΩ |
| Resistencia de aislamiento mínima | ≥1000 MΩ |
| Tensión soportada | 500 V AC para 1 min |
Materiales y acabados
| Material | Plástico |
|---|---|
| Material de los pines de contacto | Bronce fosforoso |
| Color de la carcasa | Negro |
| Material del aislante | Termoplástico de alta temperatura, UL94V-0 |
| Material de los contactos | Bronce fosforoso |
| Revestimiento de los contactos | Completo Oro 1μm sobre Níquel Bajo-Placa / revestimiento |
Condiciones ambientales
| Rango de temperatura | -40 a 85 °C |
|---|---|
| Temperatura de funcionamiento | -40 ℃ ~ +105 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ +85 ℃ |
Otras especificaciones
| Tipo de conexión | Encaje a presión |
|---|---|
| Tipo de producto | Tipo Y Hembra Base |
| Configuración de pines | 4×25P (4 Filas, 25 Posiciones por Fila) |
| Conector de acoplamiento | Compatible 1.27mm Paso Macho Conector de pines |
| Perfil térmico de reflujo | Temperatura pico 260 ℃, Permanencia ≤10 s; Conforme con IPC/JEDEC J-STD-020 |
Planos y archivos técnicos
Solicitud de plano de Conector hembra de pines
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 1.27 mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Qué se especifica para «Altura de apilamiento»?
Altura de apilamiento: H5.08 mm.
¿Qué sistema de montaje se utiliza?
Estilo de montaje: SMT Montaje superficial. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué sistema de terminación se utiliza?
Tipo de terminación: Soldadura. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
