Paso
0.8mm
Conector hembra de pines
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC

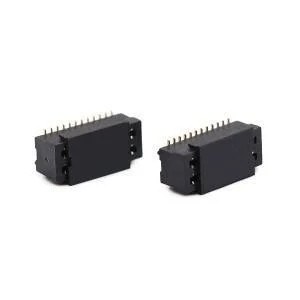

Conector hembra de pines · 0.8mm · Número de contactos: 4-50Pin
Rango de especificaciones de la serie: Paso: 0.8mm · Número de posiciones: 4-50Pin
Asistencia en selección y presupuesto
- Paso
- 0.8mm
- Número de posiciones
- 4-50Pin
- Tipo de montaje
- SMT
- Material de los contactos
- Latón
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector hembra de pines. Conector hembra de pines. Parámetros de la serie: Paso: 0.8mm; Número de posiciones: 4-50Pin; Tipo de montaje: SMT.
Consultar los requisitos de este productoCaracterísticas del producto
Número de posiciones
4-50Pin
Tipo de montaje
SMT
Material de los contactos
Latón
Género
Hembra
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Género | Hembra |
|---|---|
| Paso | 0.8mm |
| Tipo de montaje | SMT |
| Número de posiciones | 4-50Pin |
Electricidad y señal
| Corriente nominal | 0.75AMP |
|---|---|
| Tensión nominal | 50VAC 200V, DC 300V/Contacto |
| Resistencia de contacto | 20mMax |
| Resistencia de aislamiento | 500mMin |
Materiales y acabados
| Color | Negro |
|---|---|
| Material de los contactos | Latón |
| Material de los contactos | Aleación de cobre |
| Material del aislante | PA9T o LCP+30％GF UL94V-0 |
| Color del aislante | Blanco/Negro |
Planos y archivos técnicos
Solicitud de plano de Conector hembra de pines
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 0.8mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Número de posiciones: 4-50Pin. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Tipo de montaje: SMT. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Material de los contactos»?
Material de los contactos: Latón.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
