Paso
0.5 mm
Conector FPC / FFC

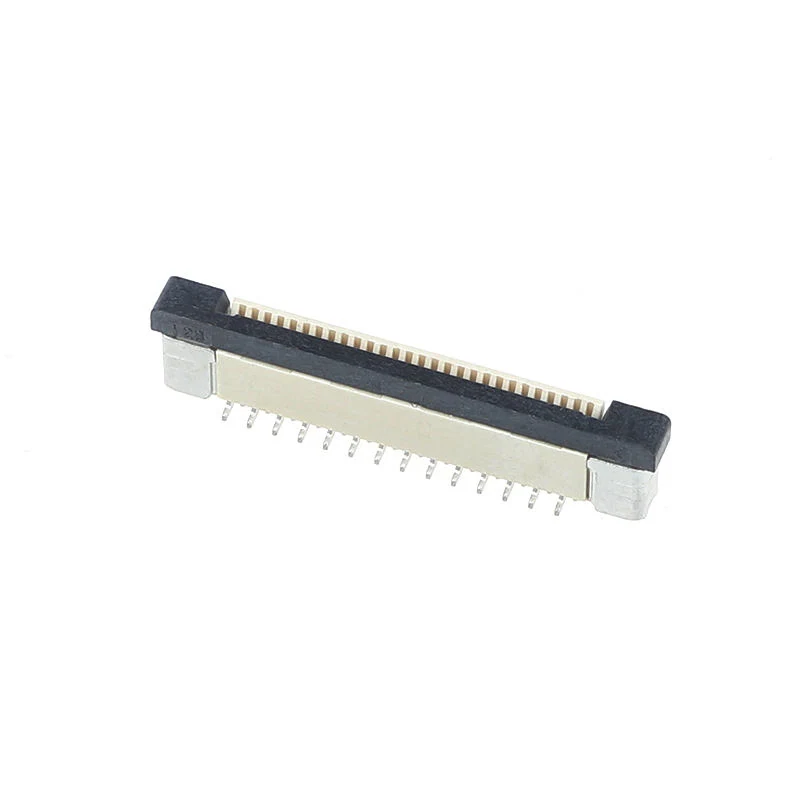

La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector FPC / FFC · 0.5 mm · Número de contactos: 4-60 Pines
Rango de especificaciones de la serie: Paso: 0.5 mm · Números de pines disponibles: 4-60 Pines
Asistencia en selección y presupuesto
- Paso
- 0.5 mm
- Números de pines disponibles
- 4-60 Pines
- Altura de montaje
- 4.5 mm (4.5H)
- Material
- LCP
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector FPC / FFC. Conector FPC / FFC. Parámetros de la serie: Paso: 0.5 mm; Números de pines disponibles: 4-60 Pines; Altura de montaje: 4.5 mm (4.5H).
Consultar los requisitos de este productoCaracterísticas del producto
Números de pines disponibles
4-60 Pines
Altura de montaje
4.5 mm (4.5H)
Material
LCP
Método de bloqueo
S/T ZIF Bloqueo abatible
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Paso | 0.5 mm |
|---|---|
| Altura de montaje | 4.5 mm (4.5H) |
| Método de montaje | Vertical SMT Montaje superficial |
| Método de bloqueo | S/T ZIF Bloqueo abatible |
| Números de pines disponibles | 4-60 Pines |
| Ciclos de acoplamiento | ≥30 Ciclos |
Electricidad y señal
| Corriente nominal | 0.5 A por contacto |
|---|---|
| Tensión nominal | 50 V AC/DC |
| Resistencia de contacto inicial | ≤30 mΩ |
| Resistencia de aislamiento | ≥500 MΩ |
| Tensión soportada | 200 V AC, 1 min, Sin ruptura dieléctrica |
Hilos y cables
| Espesor de cable compatible | 0.3 mm FPC / FFC |
|---|
Materiales y acabados
| Material | LCP |
|---|---|
| Material de los terminales | Bronce fosforoso,Chapado en oro |
| Material de la carcasa | LCP, UL94V-0 Retardante de llama |
| Material de los terminales | Bronce fosforoso |
| Revestimiento de los contactos | Baño de oro fino sobre níquel Barrera |
| Recubrimiento de la zona de soldadura | Estaño mate sobre Níquel |
Condiciones ambientales
| Temperatura de funcionamiento | -25 ℃ ~ +85 ℃ |
|---|
Otras especificaciones
| Tipo | FFC & FPC Conector |
|---|---|
| Tipo de contacto | Superior-Contacto / Inferior-Contacto Opcional |
| Soldadura por reflujo | Temperatura pico ≤260 ℃, 20-40 s; 2x Reflujo permitido |
| Soldadura manual | Máx. 350 ℃, ≤3 segundos por pin; Evitar tocar la carcasa plástica |
Planos y archivos técnicos
Solicitud de plano de Conector FPC / FFC
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 0.5 mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Números de pines disponibles: 4-60 Pines. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Altura de montaje: 4.5 mm (4.5H). Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Material»?
Material: LCP.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
