Paso
0.5mm
Conector FPC / FFC

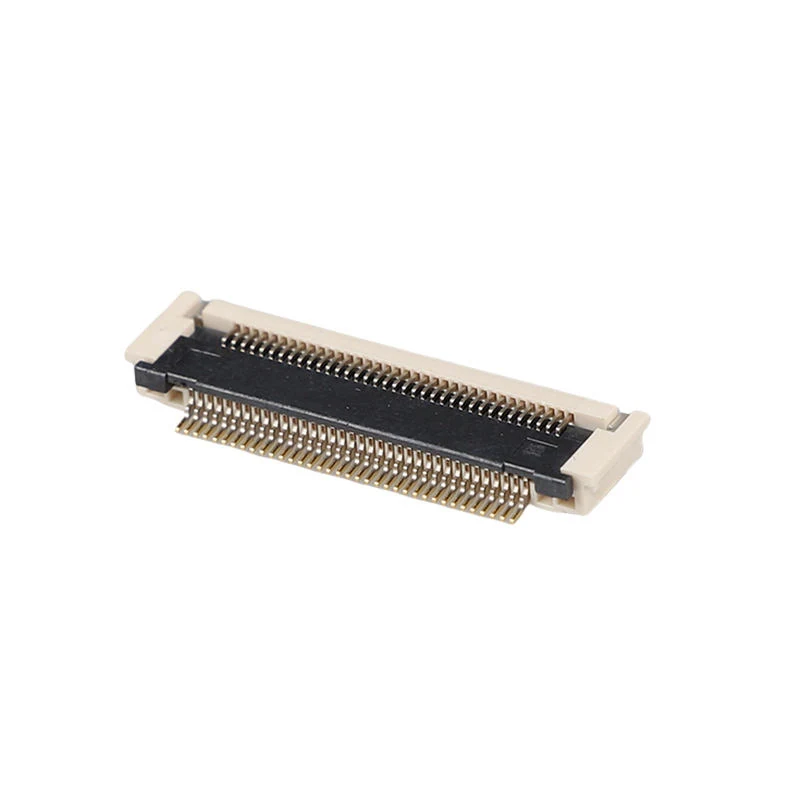

La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector FPC / FFC · 0.5mm · Número de contactos: 10-68 Pines
Rango de especificaciones de la serie: Paso: 0.5mm · Número de pines: 10-68 Pines
Asistencia en selección y presupuesto
- Paso
- 0.5mm
- Número de pines
- 10-68 Pines
- Tipo de montaje
- SMT (Montaje superficial Tecnología)
- Material
- LCP
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector FPC / FFC. Conector FPC / FFC. Parámetros de la serie: Paso: 0.5mm; Número de pines: 10-68 Pines; Tipo de montaje: SMT (Montaje superficial Tecnología).
Consultar los requisitos de este productoCaracterísticas del producto
Número de pines
10-68 Pines
Tipo de montaje
SMT (Montaje superficial Tecnología)
Material
LCP
Altura
2.7
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Paso | 0.5mm |
|---|---|
| Altura | 2.7 |
| Paso del conector | 0.5mm |
| Tipo de montaje | SMT (Montaje superficial Tecnología) |
| Dirección de montaje | Horizontal |
| Estructura de bloqueo | presión posterior / Bloqueo abatible Tipo |
| Altura del conector | 2.7mm |
| Número de pines | 10-68 Pines |
Electricidad y señal
| Tensión nominal | 50V AC/DC |
|---|---|
| Corriente nominal | 0.5A por contacto |
| Resistencia de contacto | ≤30-50mΩ (Típico, Depende del modelo) |
| Resistencia de aislamiento | ≥100MΩ-500MΩ (Depende del modelo) |
| Tensión soportada | 150-250V AC Rango (Depende del modelo) |
| Resistencia a la humedad | Adecuado para entornos electrónicos habituales |
Hilos y cables
| Espesor FFC/FPC compatible | Normalmente 0.3mm FPC/FFC (Depende del modelo) |
|---|
Materiales y acabados
| Material | LCP |
|---|---|
| Revestimiento | Chapado en oro |
| Material de los terminales | Latón |
| Material de los contactos | Bronce fosforoso / Aleación de cobre |
| Revestimiento de los contactos | Chapado en oro |
| Material de la carcasa | LCP / Termoplástico de alta temperatura |
| Clase de inflamabilidad del aislante | UL94V-0 (Depende del modelo) |
Condiciones ambientales
| Temperatura de funcionamiento | -25°C a +85°C (Típico) |
|---|---|
| Opción de material resistente a altas temperaturas | Disponible Según Modelo |
Otras especificaciones
| Tipo | Bloqueo |
|---|---|
| Tipo de producto | FPC/FFC Conector |
| Tipo de contacto | FPC / FFC Interfaz |
| Posición del contacto | Superior / Inferior Contacto (Depende del modelo) |
| Proceso de soldadura | SMT Soldadura por reflujo |
Planos y archivos técnicos
Solicitud de plano de Conector FPC / FFC
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 0.5mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Número de pines: 10-68 Pines. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Tipo de montaje: SMT (Montaje superficial Tecnología). Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Material»?
Material: LCP.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
