Paso
0.5mm
Conector FPC / FFC
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC

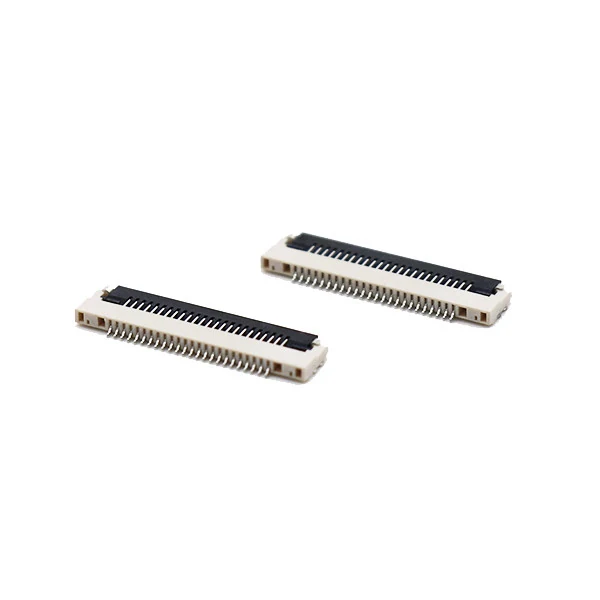

Conector FPC / FFC · 0.5mm · Número de contactos: 6-50Pin
Rango de especificaciones de la serie: Paso: 0.5mm · Número de posiciones: 6-50Pin
Asistencia en selección y presupuesto
- Paso
- 0.5mm
- Número de posiciones
- 6-50Pin
- Tipo de montaje
- SMT/ZIF
- Material de la cubierta
- LCP UL94V-0 Negro
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector FPC / FFC. Conector FPC / FFC. Parámetros de la serie: Paso: 0.5mm; Número de posiciones: 6-50Pin; Tipo de montaje: SMT/ZIF.
Consultar los requisitos de este productoCaracterísticas del producto
Número de posiciones
6-50Pin
Tipo de montaje
SMT/ZIF
Material de la cubierta
LCP UL94V-0 Negro
Altura
1.2mm
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Paso | 0.5mm |
|---|---|
| Altura | 1.2mm |
| Tipo de montaje | SMT/ZIF |
| Número de posiciones | 6-50Pin |
Electricidad y señal
| Tensión soportada | 250V AC,1min |
|---|---|
| Corriente nominal | 0.5A/Pin Máx. |
| Tensión nominal | 50V AC/DC Máx. |
Materiales y acabados
| Material de la cubierta | LCP UL94V-0 Negro |
|---|---|
| Carcasa | LCP UL94V-0 Natural |
| Revestimiento | Estañado / Chapado en oro |
Condiciones ambientales
| Temperatura de funcionamiento | -40℃ a +85℃ |
|---|
Otras especificaciones
| posición de contactos | Doble Contacto |
|---|---|
| Terminal de contacto | Aleación de cobre |
| Tensión soportada | 250V AC,1min |
| Terminal de contacto | Aleación de cobre |
Planos y archivos técnicos
Solicitud de plano de Conector FPC / FFC
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 0.5mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Número de posiciones: 6-50Pin. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Tipo de montaje: SMT/ZIF. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Material de la cubierta»?
Material de la cubierta: LCP UL94V-0 Negro.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
