Versiones · Número de posiciones
10
Inserto para conector industrial
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores industriales de alta resistencia

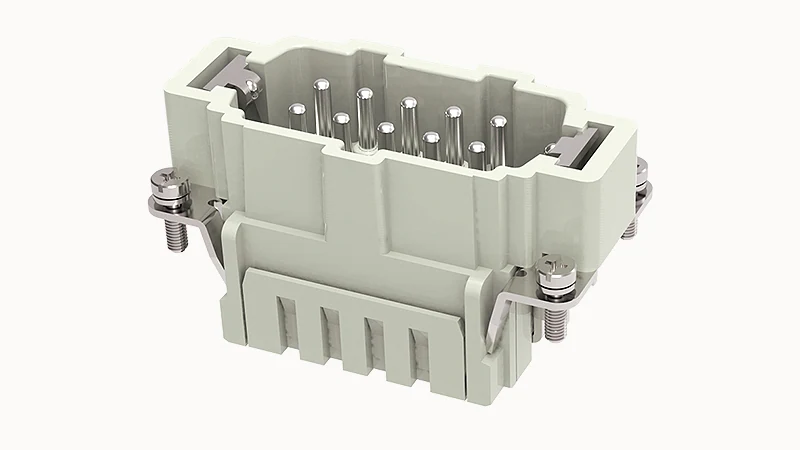

Inserto para conector industrial DE-010-MS · Número de contactos: 10
Versiones · Número de posiciones: 10 · Versiones · Hembra / macho: Macho
Asistencia en selección y presupuesto
- Modelo
- DE-010-MS
- Versiones · Número de posiciones
- 10
- Versiones · Hembra / macho
- Macho
- Versiones · Método de conexión
- Conexión por resorte
- Parámetros eléctricos · Corriente nominal
- 16A
Descripción del producto
DE-010-MS. Inserto para conector industrial. Número de posiciones: 10; Hembra / macho: Macho; Método de conexión: Conexión por resorte.
Utilice el código de pedido completo DE-010-MS y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Versiones · Hembra / macho
Macho
Versiones · Método de conexión
Conexión por resorte
Parámetros eléctricos · Corriente nominal
16A
Parámetros eléctricos · tensión nominal de impulso
6KV
Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 21020000115 |
|---|
Mecánica y conexión
| Versiones · Método de conexión | Conexión por resorte |
|---|---|
| Versiones · Hembra / macho | Macho |
| Versiones · Dimensión | 10B |
| Versiones · Número de posiciones | 10 |
| Parámetros eléctricos · Ciclos de acoplamiento | ≥500 Tiempo |
| Parámetros eléctricos · Longitud de pelado | 7-9mm |
Electricidad y señal
| Parámetros eléctricos · Corriente nominal | 16A |
|---|---|
| Parámetros eléctricos · tensión nominal de impulso | 6KV |
| Parámetros eléctricos · Resistencia de aislamiento | ≥10000MΩ |
| Parámetros eléctricos · Resistencia de contacto | ≤1mΩ |
Hilos y cables
| Parámetros eléctricos · Sección de conductores (mm²) | 0.14-2.5mm² |
|---|---|
| Parámetros eléctricos · Sección de conductores (AWG) | 26-14AWG |
Materiales y acabados
| Características de materiales · Material del inserto | Policarbonato（PC） |
|---|---|
| Características de materiales · Material de contactos | Aleación de cobre |
| Características de materiales · Acabado de contactos | Plateado |
| Características de materiales · Clase de inflamabilidad | V-0 |
| Características de materiales · Color | Gris/Blanco（RAL 7032） |
| Características de materiales · RoHS | Conforme con las exenciones RoHS |
Condiciones ambientales
| Parámetros eléctricos · Rango de temperatura | -40℃~+125℃ |
|---|
Otras especificaciones
| Marcado · Clasificación | Inserto |
|---|---|
| Marcado · Serie | DE |
| Versiones · Contactos de tierra de protección PE | Sí |
| Parámetros eléctricos · Grado de contaminación | 3 |
| Normas · Normas aplicables a la conexión | DIN EN 60664 DIN EN 61984 |
Planos y archivos técnicos
Solicitud de plano de DE-010-MS
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuántas posiciones o contactos se especifican?
Versiones · Número de posiciones: 10. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué se especifica para «Versiones · Hembra / macho»?
Versiones · Hembra / macho: Macho.
¿Qué sistema de terminación se utiliza?
Versiones · Método de conexión: Conexión por resorte. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué valores de corriente y condiciones se aplican?
Parámetros eléctricos · Corriente nominal: 16A. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
