Propiedades estructurales · Paso
7.62mm
Clavija de borne enchufable para PCB
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Borneras

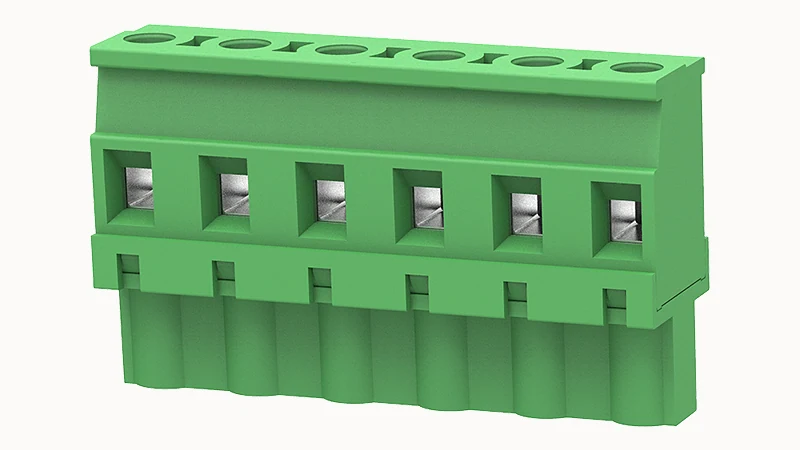

Clavija de borne enchufable para PCB 2EDGKB-7.62-06P · 7.62mm · Número de contactos: 6
Propiedades estructurales · Paso: 7.62mm · Propiedades estructurales · Número de potenciales: 6
Asistencia en selección y presupuesto
- Modelo
- 2EDGKB-7.62-06P
- Propiedades estructurales · Paso
- 7.62mm
- Propiedades estructurales · Número de potenciales
- 6
- Propiedades estructurales · Método de conexión
- Conexión por tornillo
- Capacidad de conexión · Sección del conductor rígido
- 1.0~2.5mm²
Descripción del producto
2EDGKB-7.62-06P. Clavija de borne enchufable para PCB. Paso: 7.62mm; Número de potenciales: 6; Método de conexión: Conexión por tornillo.
Utilice el código de pedido completo 2EDGKB-7.62-06P y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Propiedades estructurales · Número de potenciales
6
Propiedades estructurales · Método de conexión
Conexión por tornillo
Capacidad de conexión · Sección del conductor rígido
1.0~2.5mm²
UL Parámetros eléctricos · Corriente nominal (B)
15A
Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 10010002076 |
|---|
Mecánica y conexión
| Capacidad de conexión · Par de apriete | 0.5N.m |
|---|---|
| Capacidad de conexión · Longitud de pelado | 7mm |
| Propiedades estructurales · Dirección de conexión | 90° |
| Propiedades estructurales · Método de conexión | Conexión por tornillo |
| Propiedades estructurales · Paso | 7.62mm |
| Propiedades estructurales · Número de potenciales | 6 |
Electricidad y señal
| UL Parámetros eléctricos · Tensión nominal (B) | 300V |
|---|---|
| UL Parámetros eléctricos · Tensión nominal (D) | 300V |
| UL Parámetros eléctricos · Corriente nominal (B) | 15A |
| UL Parámetros eléctricos · Corriente nominal (D) | 10A |
| IEC Parámetros eléctricos · Tensión nominal | 400V |
| IEC Parámetros eléctricos · Corriente nominal | 18A |
| IEC Parámetros eléctricos · Tensión nominal (III/2) | 400V |
| IEC Parámetros eléctricos · Tensión de impulso nominal (III/2) | 4KV |
Hilos y cables
| Capacidad de conexión · Sección del conductor rígido | 1.0~2.5mm² |
|---|---|
| Capacidad de conexión · Sección del conductor flexible | 1.0~2.5mm² |
Materiales y acabados
| Datos de materiales · Características ambientales | Conforme con REACH/RoHS |
|---|---|
| Datos de materiales · Material de los contactos | Aleación de cobre |
| Datos de materiales · Superficie metálica del punto de contacto | Estañado |
| Datos de materiales · Superficie metálica de la zona de contacto | Estañado |
| Datos de materiales · Materiales aislantes | PA66 |
| Datos de materiales · Grupo de material aislante | Ⅰ |
| Datos de materiales · Clase de inflamabilidad | UL94V-0 |
Condiciones ambientales
| Datos ambientales · Temperatura ambiente de funcionamiento | -40℃~105℃(según la curva de reducción de capacidad) |
|---|
Otras especificaciones
| Capacidad de conexión · AWG | 28~12AWG |
|---|---|
| Propiedades estructurales · Destornillador | Destornillador plano |
| Propiedades estructurales · Rosca | M3 |
| Propiedades estructurales · Posibilidad de desconexión | Sí |
| Propiedades estructurales · Número de filas | 1 |
| Ensayos mecánicos · Especificación de ensayo | IEC61984/ UL1059 |
Planos y archivos técnicos
Solicitud de plano de 2EDGKB-7.62-06P
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Propiedades estructurales · Paso: 7.62mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Propiedades estructurales · Número de potenciales: 6. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de terminación se utiliza?
Propiedades estructurales · Método de conexión: Conexión por tornillo. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Capacidad de conexión · Sección del conductor rígido»?
Capacidad de conexión · Sección del conductor rígido: 1.0~2.5mm².
