Propiedades estructurales · Paso
3.5mm
Base de borne enchufable para PCB
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Borneras
Base de borne enchufable para PCB 15EDGVHDM-THR-3.5-04P · 3.5mm · Número de contactos: 4
Propiedades estructurales · Paso: 3.5mm · Propiedades estructurales · Número de potenciales: 4
Asistencia en selección y presupuesto
- Modelo
- 15EDGVHDM-THR-3.5-04P
- Propiedades estructurales · Paso
- 3.5mm
- Propiedades estructurales · Número de potenciales
- 4
- UL Parámetros eléctricos · Corriente nominal (B)
- 10A
- UL Parámetros eléctricos · Tensión nominal (B)
- 150V
Descripción del producto
15EDGVHDM-THR-3.5-04P. Base de borne enchufable para PCB. Paso: 3.5mm; Número de potenciales: 4; Corriente nominal (B): 10A.
Utilice el código de pedido completo 15EDGVHDM-THR-3.5-04P y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Propiedades estructurales · Número de potenciales
4
UL Parámetros eléctricos · Corriente nominal (B)
10A
UL Parámetros eléctricos · Tensión nominal (B)
150V
Información de embalaje · Tipo de embalaje
Embalado en caja

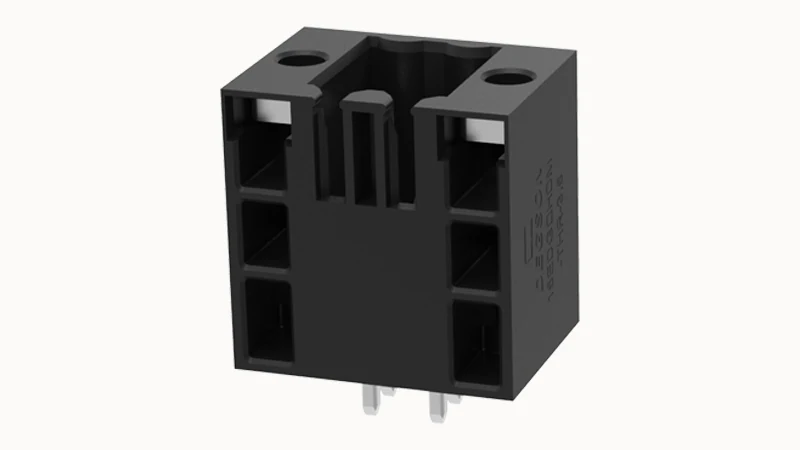

Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 10030011459 |
|---|
Mecánica y conexión
| Propiedades estructurales · Dirección de conexión | 90° |
|---|---|
| Propiedades estructurales · Paso | 3.5mm |
| Propiedades estructurales · Número de potenciales | 4 |
Electricidad y señal
| UL Parámetros eléctricos · Tensión nominal (B) | 150V |
|---|---|
| UL Parámetros eléctricos · Corriente nominal (B) | 10A |
| UL Parámetros eléctricos · Corriente nominal (C) | 10A |
| IEC Parámetros eléctricos · Tensión nominal | 200V |
| IEC Parámetros eléctricos · Tensión nominal (III/3) | 80V |
| IEC Parámetros eléctricos · Corriente nominal | 10A |
| IEC Parámetros eléctricos · Tensión nominal (III/2) | 200V |
| IEC Parámetros eléctricos · Tensión nominal (II/2) | 320V |
| IEC Parámetros eléctricos · Tensión de impulso nominal (III/3) | 2.5KV |
| IEC Parámetros eléctricos · Tensión de impulso nominal (III/2) | 2.5KV |
| IEC Parámetros eléctricos · Tensión de impulso nominal (II/2) | 2.5KV |
| Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: III/3] | III/3 |
| Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: III/2] | III/2 |
| Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: II/2] | II/2 |
| Parámetros VDE · Tensión nominal [Categoría de sobretensión / grado de contaminación: III/3] | 80V |
| Parámetros VDE · Tensión nominal [Categoría de sobretensión / grado de contaminación: III/2] | 200V |
| Parámetros VDE · Tensión nominal [Categoría de sobretensión / grado de contaminación: II/2] | 320V |
| Parámetros VDE · Corriente nominal [Categoría de sobretensión / grado de contaminación: III/3] | 10A |
| Parámetros VDE · Corriente nominal [Categoría de sobretensión / grado de contaminación: III/2] | 10A |
| Parámetros VDE · Corriente nominal [Categoría de sobretensión / grado de contaminación: II/2] | 10A |
| Parámetros UL · Tensión nominal [Categoría de aplicación: B] | 150V |
| Parámetros UL · Tensión nominal [Categoría de aplicación: C] | 50V |
| Parámetros UL · Corriente nominal [Categoría de aplicación: B] | 10A |
| Parámetros UL · Corriente nominal [Categoría de aplicación: C] | 10A |
Materiales y acabados
| Datos de materiales · Características ambientales | Conforme con REACH/RoHS |
|---|---|
| Datos de materiales · Material de los contactos | Cobre |
| Datos de materiales · Superficie metálica de la zona de contacto | Estañado |
| Datos de materiales · Materiales aislantes | Materiales resistentes a altas temperaturas |
| Datos de materiales · Color de la cubierta | Negro |
| Datos de materiales · Grupo de material aislante | Ⅲa |
| Datos de materiales · Clase de inflamabilidad | UL94V-0 |
Condiciones ambientales
| Datos ambientales · Temperatura ambiente de funcionamiento | -30℃~120℃(según la curva de reducción de capacidad) |
|---|
Otras especificaciones
| Información de embalaje · Tipo de embalaje | Embalado en caja |
|---|---|
| Notas de procesamiento · Proceso | Soldadura por reflujo/Soldadura por ola/Soldadura manual |
| Propiedades estructurales · Tipo de instalación | Soldadura en PCB |
| Propiedades estructurales · Disposición de pines | Doble fila alineada |
| Propiedades estructurales · Número de filas | 2 |
| Parámetros UL · Categoría de aplicación [Categoría de aplicación: B] | B |
| Parámetros UL · Categoría de aplicación [Categoría de aplicación: C] | C |
| Parámetros UL · Categoría de aplicación [Categoría de aplicación: D] | D |
Planos y archivos técnicos
Solicitud de plano de 15EDGVHDM-THR-3.5-04P
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Propiedades estructurales · Paso: 3.5mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Propiedades estructurales · Número de potenciales: 4. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué valores de corriente y condiciones se aplican?
UL Parámetros eléctricos · Corriente nominal (B): 10A; UL Parámetros eléctricos · Corriente nominal (C): 10A; IEC Parámetros eléctricos · Corriente nominal: 10A; Parámetros VDE · Corriente nominal [Categoría de sobretensión / grado de contaminación: III/3]: 10A; Parámetros VDE · Corriente nominal [Categoría de sobretensión / grado de contaminación: III/2]: 10A; Parámetros VDE · Corriente nominal [Categoría de sobretensión / grado de contaminación: II/2]: 10A; Parámetros UL · Corriente nominal [Categoría de aplicación: B]: 10A; Parámetros UL · Corriente nominal [Categoría de aplicación: C]: 10A. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué valores de tensión y normas se aplican?
UL Parámetros eléctricos · Tensión nominal (B): 150V; IEC Parámetros eléctricos · Tensión nominal: 200V; IEC Parámetros eléctricos · Tensión nominal (III/3): 80V; IEC Parámetros eléctricos · Tensión nominal (III/2): 200V; IEC Parámetros eléctricos · Tensión nominal (II/2): 320V; IEC Parámetros eléctricos · Tensión de impulso nominal (III/3): 2.5KV; IEC Parámetros eléctricos · Tensión de impulso nominal (III/2): 2.5KV; IEC Parámetros eléctricos · Tensión de impulso nominal (II/2): 2.5KV; Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: III/3]: III/3; Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: III/2]: III/2; Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: II/2]: II/2; Parámetros VDE · Tensión nominal [Categoría de sobretensión / grado de contaminación: III/3]: 80V; Parámetros VDE · Tensión nominal [Categoría de sobretensión / grado de contaminación: III/2]: 200V; Parámetros VDE · Tensión nominal [Categoría de sobretensión / grado de contaminación: II/2]: 320V; Parámetros UL · Tensión nominal [Categoría de aplicación: B]: 150V; Parámetros UL · Tensión nominal [Categoría de aplicación: C]: 50V. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
