Base de borne enchufable para PCB
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Borneras
Base de borne enchufable para PCB 15EDGVHCN-THR-2.54-04P · 2.54mm · Número de contactos: 4
Propiedades estructurales · Paso: 2.54mm · Propiedades estructurales · Número de potenciales: 4
Asistencia en selección y presupuesto
- Modelo
- 15EDGVHCN-THR-2.54-04P
- Propiedades estructurales · Paso
- 2.54mm
- Propiedades estructurales · Número de potenciales
- 4
- UL Parámetros eléctricos · Corriente nominal (C)
- 6A
- UL Parámetros eléctricos · Tensión nominal (C)
- 50V
Descripción del producto
15EDGVHCN-THR-2.54-04P. Base de borne enchufable para PCB. Paso: 2.54mm; Número de potenciales: 4; Corriente nominal (C): 6A.
Utilice el código de pedido completo 15EDGVHCN-THR-2.54-04P y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Propiedades estructurales · Número de potenciales
4
UL Parámetros eléctricos · Corriente nominal (C)
6A
UL Parámetros eléctricos · Tensión nominal (C)
50V
Notas de procesamiento · Proceso
Soldadura por reflujo/Soldadura por ola/Soldadura manual

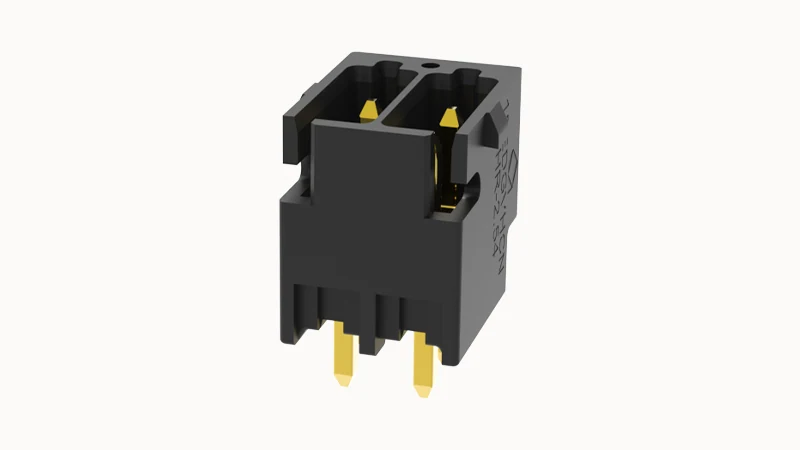

Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 10030013839 |
|---|
Mecánica y conexión
| Propiedades estructurales · Dirección de conexión | 90° |
|---|---|
| Propiedades estructurales · Paso | 2.54mm |
| Propiedades estructurales · Número de potenciales | 4 |
Electricidad y señal
| UL Parámetros eléctricos · Corriente nominal (C) | 6A |
|---|---|
| UL Parámetros eléctricos · Tensión nominal (C) | 50V |
| UL Parámetros eléctricos · Tensión nominal (B) | 150V |
| UL Parámetros eléctricos · Corriente nominal (B) | 6A |
| IEC Parámetros eléctricos · Tensión nominal | 160V |
| IEC Parámetros eléctricos · Tensión nominal (III/3) | 63V |
| IEC Parámetros eléctricos · Corriente nominal | 6A |
| IEC Parámetros eléctricos · Tensión nominal (III/2) | 160V |
| IEC Parámetros eléctricos · Tensión nominal (II/2) | 320V |
| IEC Parámetros eléctricos · Tensión de impulso nominal (III/3) | 2.5KV |
| IEC Parámetros eléctricos · Tensión de impulso nominal (III/2) | 2.5KV |
| IEC Parámetros eléctricos · Tensión de impulso nominal (II/2) | 2.5KV |
| Parámetros VDE · Tensión nominal | III/3 / III/2 / II/2 |
| Parámetros VDE · Corriente nominal | 100V / 200V / 320V |
| Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: 6A] | 6A |
| Parámetros UL · Corriente nominal | B / C / D |
| Parámetros UL · Tensión nominal [Grupo de uso: 150V] | 6A |
| Parámetros UL · Tensión nominal [Grupo de uso: 50V] | 6A |
Materiales y acabados
| Datos de materiales · Características ambientales | Conforme con REACH/RoHS |
|---|---|
| Datos de materiales · Material de los contactos | Aleación de cobre |
| Datos de materiales · Superficie metálica de la zona de contacto | Chapado en oro |
| Datos de materiales · Materiales aislantes | Materiales resistentes a altas temperaturas |
| Datos de materiales · Grupo de material aislante | Ⅰ |
| Datos de materiales · Clase de inflamabilidad | UL94V-0 |
Condiciones ambientales
| Datos ambientales · Temperatura ambiente de funcionamiento | -30℃~120℃(según la curva de reducción de capacidad) |
|---|
Otras especificaciones
| Notas de procesamiento · Proceso | Soldadura por reflujo/Soldadura por ola/Soldadura manual |
|---|---|
| Propiedades estructurales · Tipo de instalación | Soldadura en PCB |
| Propiedades estructurales · Disposición de pines | Doble fila alineada |
| Propiedades estructurales · Posibilidad de desconexión | Sí |
| Propiedades estructurales · Número de filas | 2 |
| Ensayos mecánicos · Especificación de ensayo | IEC61984/ UL1059 |
| Parámetros UL · Grupo de uso [Grupo de uso: 150V] | 150V |
| Parámetros UL · Grupo de uso [Grupo de uso: 50V] | 50V |
Planos y archivos técnicos
Solicitud de plano de 15EDGVHCN-THR-2.54-04P
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
