Posiciones / contactos
8
Conector RJ45
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores de E/S y datos

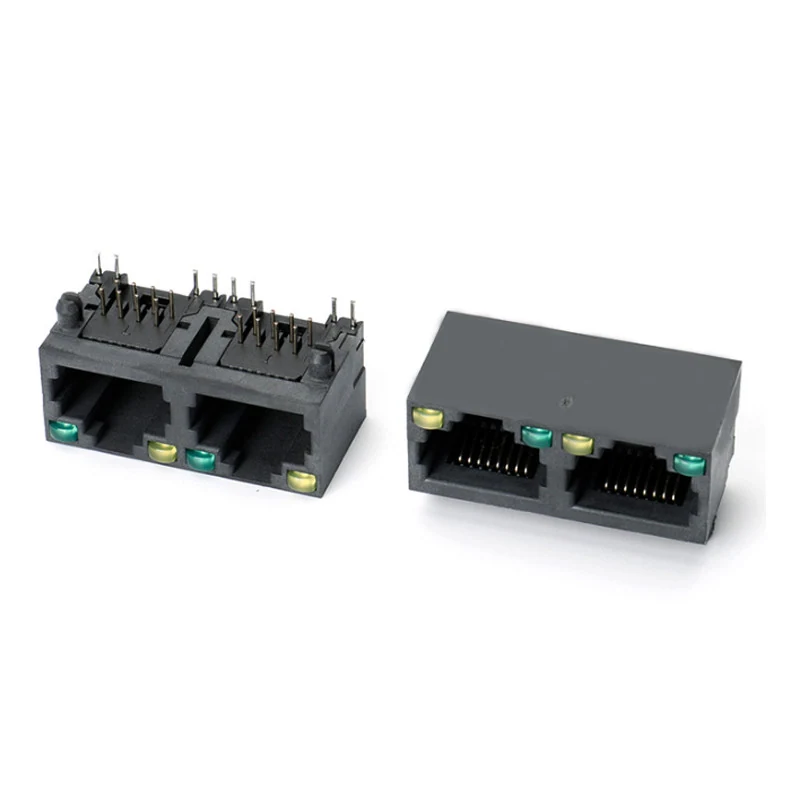

Conector RJ45 · Número de contactos: 8
Rango de especificaciones de la serie: Posiciones / contactos: 8 · Tensión nominal: 125vac
Asistencia en selección y presupuesto
- Posiciones / contactos
- 8
- Tensión nominal
- 125vac
- Corriente nominal
- 1.5 Amps
- Carcasa
- PBT(UL94V-0) PA66(UL94V-0) PA46(UL94V-0) LCP(UL94V-0)
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector RJ45. Conector RJ45. Parámetros de la serie: Posiciones / contactos: 8; Tensión nominal: 125vac; Corriente nominal: 1.5 Amps.
Consultar los requisitos de este productoCaracterísticas del producto
Tensión nominal
125vac
Corriente nominal
1.5 Amps
Carcasa
PBT(UL94V-0) PA66(UL94V-0) PA46(UL94V-0) LCP(UL94V-0)
Durabilidad
750 Ciclos de acoplamiento Mín.
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Durabilidad | 750 Ciclos de acoplamiento Mín. |
|---|---|
| Durabilidad | 750 Ciclos de acoplamiento Mín. |
| Posiciones / contactos | 8 |
Electricidad y señal
| Corriente nominal | 1.5 Amps |
|---|---|
| Tensión nominal | 125vac |
| Tensión soportada | AC 1000V RMS 50Hz o 60Hz 1 Min |
| Corriente nominal | 1.5 amps |
| Tensión nominal | 125vac |
| Resistencia de aislamiento | 500 MΩMín. |
| Resistencia de contacto | 30 MΩMáx. |
| Tensión soportada | AC 1000V RMS 50Hz o 60Hz 1 min |
| Blindaje | 0.20~0.25mm Espesor Latón con Estañado |
Materiales y acabados
| Carcasa | PBT(UL94V-0) PA66(UL94V-0) PA46(UL94V-0) LCP(UL94V-0) |
|---|---|
| Chapado en oro | 1u ,3u 6u 15u 30u 50u |
Condiciones ambientales
| Temperatura de funcionamiento | -40℃ a 85℃ |
|---|---|
| Temperatura de almacenamiento | -40℃ a 85℃ |
Otras especificaciones
| Hilo de contacto | Bronce fosforoso de diámetro 0.45mm con oro sobre níquel; aleación de bronce fosforoso de 0.35mm de espesor con dorado selectivo sobre níquel |
|---|
Planos y archivos técnicos
Solicitud de plano de Conector RJ45
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuántas posiciones o contactos se especifican?
Posiciones / contactos: 8. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué valores de tensión y normas se aplican?
Tensión nominal: 125vac; Tensión soportada: AC 1000V RMS 50Hz o 60Hz 1 Min; Tensión nominal: 125vac; Tensión soportada: AC 1000V RMS 50Hz o 60Hz 1 min. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué valores de corriente y condiciones se aplican?
Corriente nominal: 1.5 Amps; Corriente nominal: 1.5 amps. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué se especifica para «Carcasa»?
Carcasa: PBT(UL94V-0) PA66(UL94V-0) PA46(UL94V-0) LCP(UL94V-0).
