Número de posiciones
8

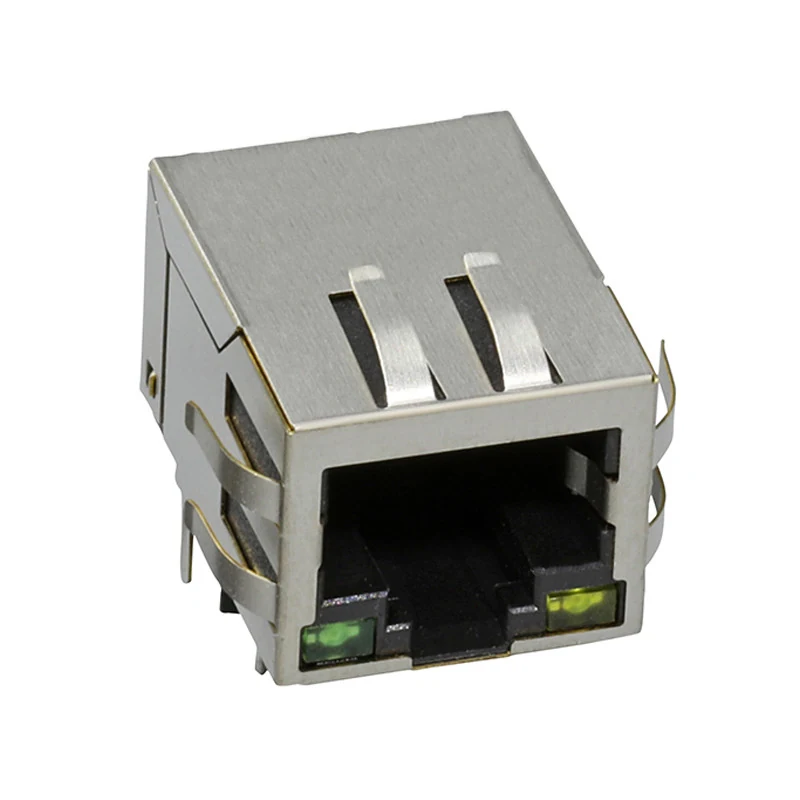

Conector RJ45
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores de E/S y datos
Conector RJ45 · Número de contactos: 8 · Lado Entrada (ángulo recto)
Rango de especificaciones de la serie: Número de posiciones: 8 · Orientación en PCB: Lado Entrada (ángulo recto)
Asistencia en selección y presupuesto
- Número de posiciones
- 8
- Orientación en PCB
- Lado Entrada (ángulo recto)
- Corriente nominal
- 1.5A
- Material del blindaje
- Aleación de cobre prechapado con Níquel
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector RJ45. Conector RJ45. Parámetros de la serie: Número de posiciones: 8; Orientación en PCB: Lado Entrada (ángulo recto); Corriente nominal: 1.5A.
Consultar los requisitos de este productoCaracterísticas del producto
Orientación en PCB
Lado Entrada (ángulo recto)
Corriente nominal
1.5A
Material del blindaje
Aleación de cobre prechapado con Níquel
Resistencia de contacto
30milliohm Máx.
Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Género | Hembra |
|---|---|
| Número de posiciones | 8 |
| Orientación en PCB | Lado Entrada (ángulo recto) |
| Tipo de montaje en PCB | Orificio pasante |
| Método de terminación en PCB | Orificio pasante-Ajuste a presión |
| Bloqueo en la placa | con/sin Placa Bloqueo |
Electricidad y señal
| Resistencia de contacto | 30milliohm Máx. |
|---|---|
| Corriente nominal | 1.5A |
| Blindado | Sí |
Materiales y acabados
| color del LED | Y/G |
|---|---|
| Material del blindaje | Aleación de cobre prechapado con Níquel |
| Material del recubrimiento de la zona de acoplamiento del contacto | Oro 6u |
| Material base del contacto | Bronce fosforoso |
| Material del recubrimiento del terminal soldable del contacto | Estaño-Plomo sobre Níquel |
| Material de la carcasa | PBT Poliéster |
| Color de la carcasa | Negro |
Condiciones ambientales
| Temperatura del material de la carcasa | Norma |
|---|
Otras especificaciones
| Tipo de producto | Conector-Modular |
|---|---|
| Estilo del conector | Toma |
| Tipo de toma | RJ45 |
| Tipo de conector | Modular Toma |
Planos y archivos técnicos
Solicitud de plano de Conector RJ45
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuántas posiciones o contactos se especifican?
Número de posiciones: 8. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Orientación en PCB: Lado Entrada (ángulo recto). Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué valores de corriente y condiciones se aplican?
Corriente nominal: 1.5A. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué se especifica para «Material del blindaje»?
Material del blindaje: Aleación de cobre prechapado con Níquel.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
