Borneras

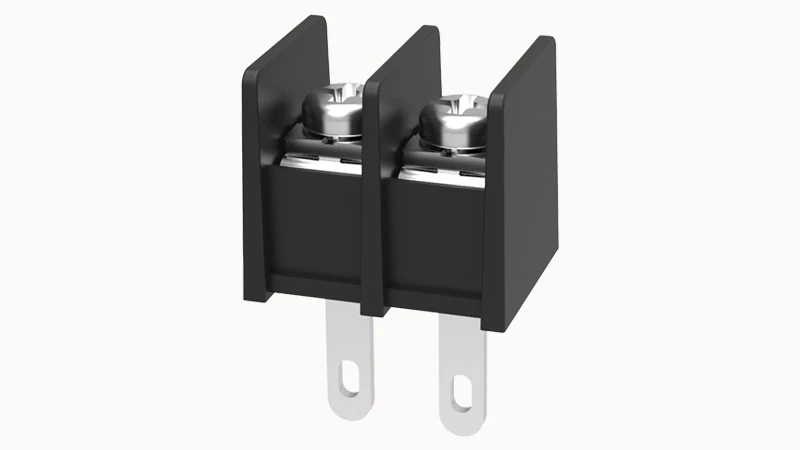

Borneras DG25H-B-02P · 7.62mm · Número de contactos: 2
Propiedades estructurales · Paso: 7.62mm · Propiedades estructurales · Número de potenciales: 2
Asistencia en selección y presupuesto
- Modelo
- DG25H-B-02P
- Propiedades estructurales · Paso
- 7.62mm
- Propiedades estructurales · Número de potenciales
- 2
- Propiedades estructurales · Método de conexión
- Conexión por tornillo
- UL Parámetros eléctricos · Corriente nominal (B)
- 15A
Descripción del producto
DG25H-B-02P. Borneras. Paso: 7.62mm; Número de potenciales: 2; Método de conexión: Conexión por tornillo.
Utilice el código de pedido completo DG25H-B-02P y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Propiedades estructurales · Número de potenciales
2
Propiedades estructurales · Método de conexión
Conexión por tornillo
UL Parámetros eléctricos · Corriente nominal (B)
15A
UL Parámetros eléctricos · Tensión nominal (B)
300V
Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 12020000054 |
|---|
Mecánica y conexión
| Capacidad de conexión · Par de apriete | 0.5N.m |
|---|---|
| Propiedades estructurales · Método de conexión | Conexión por tornillo |
| Propiedades estructurales · Paso | 7.62mm |
| Propiedades estructurales · Número de potenciales | 2 |
Electricidad y señal
| UL Parámetros eléctricos · Tensión nominal (B) | 300V |
|---|---|
| UL Parámetros eléctricos · Tensión nominal (D) | 300V |
| UL Parámetros eléctricos · Corriente nominal (B) | 15A |
| UL Parámetros eléctricos · Corriente nominal (D) | 10A |
| Parámetros UL · Tensión nominal | 300 / 300 |
| Parámetros UL · Corriente nominal | 15 / 10 |
Materiales y acabados
| Datos de materiales · Características ambientales | Conforme con REACH/RoHS |
|---|---|
| Datos de materiales · Material de los contactos | Aleación de cobre |
| Datos de materiales · Superficie metálica del punto de contacto | Estañado |
| Datos de materiales · Grupo de material aislante | Ⅲa |
| Datos de materiales · Clase de inflamabilidad | UL94V-0 |
Condiciones ambientales
| Datos ambientales · Temperatura ambiente de funcionamiento | -40℃~105℃(según la curva de reducción de capacidad) |
|---|
Otras especificaciones
| Capacidad de conexión · AWG | 22~14AWG |
|---|---|
| Propiedades estructurales · Tipo de instalación | Soldadura en PCB |
| Propiedades estructurales · Disposición de pines | Fila única alineada |
| Propiedades estructurales · Destornillador | Destornillador de cruz |
| Propiedades estructurales · Rosca | M3 |
| Propiedades estructurales · Posibilidad de desconexión | No |
| Propiedades estructurales · Número de filas | 1 |
| Ensayos mecánicos · Especificación de ensayo | UL1059 |
| Parámetros UL · Capacidad de cableado | 22-14 / 22-14 / 22-14 |
Planos y archivos técnicos
Solicitud de plano de DG25H-B-02P
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Propiedades estructurales · Paso: 7.62mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Propiedades estructurales · Número de potenciales: 2. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de terminación se utiliza?
Propiedades estructurales · Método de conexión: Conexión por tornillo. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué valores de corriente y condiciones se aplican?
UL Parámetros eléctricos · Corriente nominal (B): 15A; UL Parámetros eléctricos · Corriente nominal (D): 10A; Parámetros UL · Corriente nominal: 15 / 10. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
