Propiedades estructurales · Paso
5mm
Borneras
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Borneras

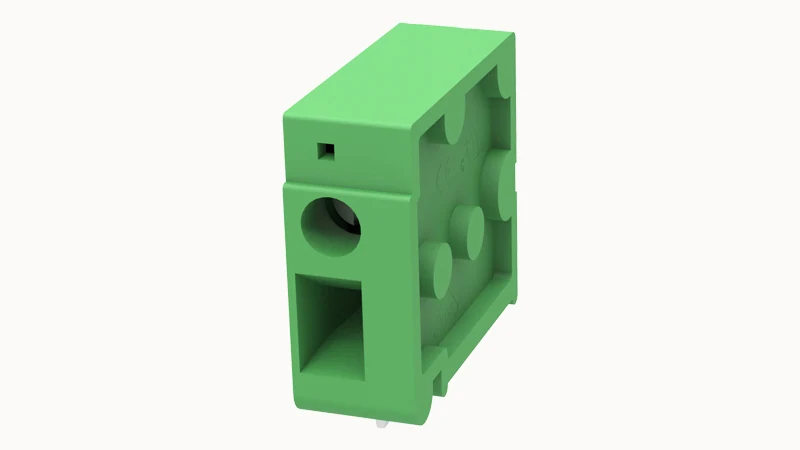

Borneras DG105R-5.0-10A-01P · 5mm · Número de contactos: 1
Propiedades estructurales · Paso: 5mm · Propiedades estructurales · Número de potenciales: 1
Asistencia en selección y presupuesto
- Modelo
- DG105R-5.0-10A-01P
- Propiedades estructurales · Paso
- 5mm
- Propiedades estructurales · Número de potenciales
- 1
- Propiedades estructurales · Método de conexión
- Conexión por tornillo
- Capacidad de conexión · Sección del conductor rígido
- 0.5~2.5mm²
Descripción del producto
DG105R-5.0-10A-01P. Borneras. Paso: 5mm; Número de potenciales: 1; Método de conexión: Conexión por tornillo.
Utilice el código de pedido completo DG105R-5.0-10A-01P y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Propiedades estructurales · Número de potenciales
1
Propiedades estructurales · Método de conexión
Conexión por tornillo
Capacidad de conexión · Sección del conductor rígido
0.5~2.5mm²
UL Parámetros eléctricos · Corriente nominal (B)
20A
Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 10040002829 |
|---|
Mecánica y conexión
| Capacidad de conexión · Par de apriete | 0.4N.m |
|---|---|
| Capacidad de conexión · Longitud de pelado | 12mm |
| Propiedades estructurales · Dirección de conexión | 0° |
| Propiedades estructurales · Método de conexión | Conexión por tornillo |
| Propiedades estructurales · Paso | 5mm |
| Propiedades estructurales · Número de potenciales | 1 |
Electricidad y señal
| UL Parámetros eléctricos · Tensión nominal (B) | 300V |
|---|---|
| UL Parámetros eléctricos · Tensión nominal (D) | 300V |
| UL Parámetros eléctricos · Corriente nominal (B) | 20A |
| UL Parámetros eléctricos · Corriente nominal (D) | 10A |
| IEC Parámetros eléctricos · Tensión nominal | 250V |
| IEC Parámetros eléctricos · Corriente nominal | 24A |
| IEC Parámetros eléctricos · Tensión nominal (III/2) | 250V |
| IEC Parámetros eléctricos · Tensión nominal a frecuencia industrial (1min) | 2KV |
| Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: III/3] | III/3 |
| Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: III/2] | III/2 |
| Parámetros VDE · Categoría de sobretensión / grado de contaminación [Categoría de sobretensión / grado de contaminación: II/2] | II/2 |
| Parámetros VDE · Tensión nominal [Categoría de sobretensión / grado de contaminación: III/2] | 250V |
| Parámetros VDE · Corriente nominal [Categoría de sobretensión / grado de contaminación: III/2] | 24A |
| Parámetros VDE · Sección [Categoría de sobretensión / grado de contaminación: III/2] | 0.5~2.5mm² |
| Parámetros UL · Tensión nominal [Grupo de uso: B] | 300V |
| Parámetros UL · Tensión nominal [Grupo de uso: D] | 300V |
| Parámetros UL · Corriente nominal [Grupo de uso: B] | 20A |
| Parámetros UL · Corriente nominal [Grupo de uso: D] | 10A |
Hilos y cables
| Capacidad de conexión · Sección del conductor rígido | 0.5~2.5mm² |
|---|---|
| Capacidad de conexión · Sección del conductor flexible | 0.5~2.5mm² |
Materiales y acabados
| Datos de materiales · Características ambientales | Conforme con REACH/RoHS |
|---|---|
| Datos de materiales · Material de los contactos | Aleación de cobre |
| Datos de materiales · Superficie metálica del punto de contacto | Estañado |
| Datos de materiales · Materiales aislantes | PA66 |
| Datos de materiales · Grupo de material aislante | Ⅰ |
| Datos de materiales · Clase de inflamabilidad | UL94V-0 |
Condiciones ambientales
| Datos ambientales · Temperatura ambiente de funcionamiento | -40℃~105℃(según la curva de reducción de capacidad) |
|---|
Otras especificaciones
| Notas de procesamiento · Proceso | Soldadura por ola/Soldadura manual |
|---|---|
| Capacidad de conexión · AWG | 30~12AWG |
| Propiedades estructurales · Tipo de instalación | Soldadura en PCB |
| Propiedades estructurales · Disposición de pines | Doble fila alineada |
| Propiedades estructurales · Destornillador | Destornillador plano |
| Propiedades estructurales · Rosca | M2.5 |
| Propiedades estructurales · Posibilidad de desconexión | No |
| Propiedades estructurales · Número de filas | 1 |
| Ensayos mecánicos · Especificación de ensayo | UL1059/IEC60998 |
| Herramienta · Destornillador | 0.6x3.5mm,Destornillador plano |
| Herramienta · Destornillador | 0.6x3.5mm，Destornillador plano |
| Parámetros UL · Grupo de uso [Grupo de uso: B] | B |
| Parámetros UL · Grupo de uso [Grupo de uso: C] | C |
| Parámetros UL · Grupo de uso [Grupo de uso: D] | D |
| Parámetros UL · AWG [Grupo de uso: B] | 30~12 |
| Parámetros UL · AWG [Grupo de uso: D] | 30~12 |
Planos y archivos técnicos
Solicitud de plano de DG105R-5.0-10A-01P
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Propiedades estructurales · Paso: 5mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Propiedades estructurales · Número de potenciales: 1. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de terminación se utiliza?
Propiedades estructurales · Método de conexión: Conexión por tornillo. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Capacidad de conexión · Sección del conductor rígido»?
Capacidad de conexión · Sección del conductor rígido: 0.5~2.5mm².
