Propiedades estructurales · Paso
3.5mm
Borneras

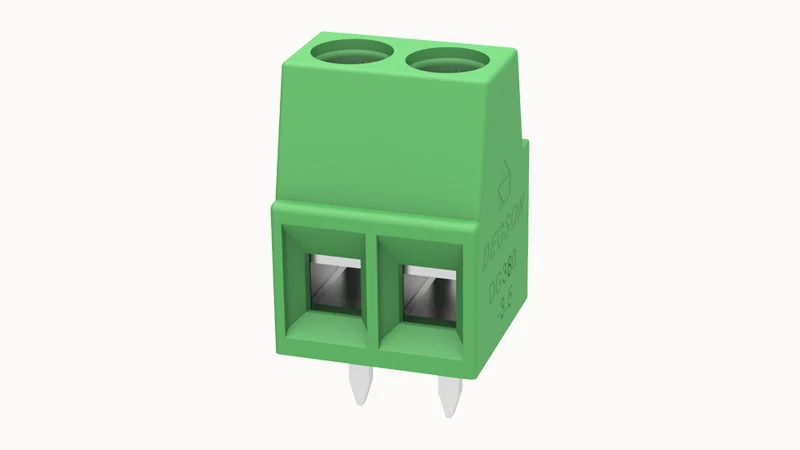

La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Borneras
Borneras DG380-3.5-02P · 3.5mm · Número de contactos: 2
Propiedades estructurales · Paso: 3.5mm · Propiedades estructurales · Número de potenciales: 2
Asistencia en selección y presupuesto
- Modelo
- DG380-3.5-02P
- Propiedades estructurales · Paso
- 3.5mm
- Propiedades estructurales · Número de potenciales
- 2
- Propiedades estructurales · Método de conexión
- Conexión por tornillo
- Capacidad de conexión · Sección del conductor rígido
- 0.2~1.5mm²
Descripción del producto
DG380-3.5-02P. Borneras. Paso: 3.5mm; Número de potenciales: 2; Método de conexión: Conexión por tornillo.
Utilice el código de pedido completo DG380-3.5-02P y revise la interfaz, instalación y condiciones nominales indicadas abajo.
Consultar los requisitos de este productoCaracterísticas del producto
Propiedades estructurales · Número de potenciales
2
Propiedades estructurales · Método de conexión
Conexión por tornillo
Capacidad de conexión · Sección del conductor rígido
0.2~1.5mm²
UL Parámetros eléctricos · Corriente nominal (B)
10A
Imágenes del producto
Especificaciones técnicas
Identificación del producto
| código de pedido del fabricante | 10040007067 |
|---|
Mecánica y conexión
| Capacidad de conexión · Par de apriete | 0.2N.m |
|---|---|
| Capacidad de conexión · Longitud de pelado | 5mm |
| Propiedades estructurales · Dirección de conexión | 0° |
| Propiedades estructurales · Método de conexión | Conexión por tornillo |
| Propiedades estructurales · Paso | 3.5mm |
| Propiedades estructurales · Número de potenciales | 2 |
Electricidad y señal
| UL Parámetros eléctricos · Tensión nominal (B) | 300V |
|---|---|
| UL Parámetros eléctricos · Tensión nominal (D) | 300V |
| UL Parámetros eléctricos · Corriente nominal (B) | 10A |
| UL Parámetros eléctricos · Corriente nominal (D) | 10A |
| IEC Parámetros eléctricos · Tensión nominal | 200V |
| IEC Parámetros eléctricos · Tensión nominal (III/3) | 160V |
| IEC Parámetros eléctricos · Corriente nominal | 13.5A |
| IEC Parámetros eléctricos · Tensión nominal (III/2) | 200V |
| IEC Parámetros eléctricos · Tensión nominal (II/2) | 400V |
| IEC Parámetros eléctricos · Tensión de impulso nominal (III/3) | 2.5KV |
| IEC Parámetros eléctricos · Tensión de impulso nominal (III/2) | 2.5KV |
| IEC Parámetros eléctricos · Tensión de impulso nominal (II/2) | 2.5KV |
| Parámetros UL · Tensión nominal [Grupo de uso: B] | 300V |
| Parámetros UL · Tensión nominal [Grupo de uso: D] | 300V |
| Parámetros UL · Corriente nominal [Grupo de uso: B] | 10A |
| Parámetros UL · Corriente nominal [Grupo de uso: D] | 10A |
Hilos y cables
| Capacidad de conexión · Sección del conductor rígido | 0.2~1.5mm² |
|---|---|
| Capacidad de conexión · Sección del conductor flexible | 0.2~1.0mm² |
Materiales y acabados
| Datos de materiales · Características ambientales | Conforme con REACH/RoHS |
|---|---|
| Datos de materiales · Material de los contactos | Aleación de cobre |
| Datos de materiales · Superficie metálica del punto de contacto | Estañado |
| Datos de materiales · Materiales aislantes | PA66 |
| Datos de materiales · Grupo de material aislante | Ⅰ |
| Datos de materiales · Clase de inflamabilidad | UL94V-0 |
Condiciones ambientales
| Datos ambientales · Temperatura ambiente de funcionamiento | -40℃~105℃(según la curva de reducción de capacidad) |
|---|
Otras especificaciones
| Notas de procesamiento · Proceso | Soldadura por ola/Soldadura manual |
|---|---|
| Capacidad de conexión · AWG | 30~16AWG |
| Propiedades estructurales · Tipo de instalación | Soldadura en PCB |
| Propiedades estructurales · Disposición de pines | Fila única alineada |
| Propiedades estructurales · Destornillador | Destornillador plano |
| Propiedades estructurales · Rosca | M2 |
| Propiedades estructurales · Posibilidad de desconexión | No |
| Propiedades estructurales · Número de filas | 1 |
| Ensayos mecánicos · Especificación de ensayo | IEC60947/UL1059 |
| Herramienta · destornillador | 0.4x2.5mm，Destornillador plano |
| Parámetros UL · Grupo de uso [Grupo de uso: B] | B |
| Parámetros UL · Grupo de uso [Grupo de uso: C] | C |
| Parámetros UL · Grupo de uso [Grupo de uso: D] | D |
| Parámetros UL · AWG [Grupo de uso: B] | 30-16AWG |
| Parámetros UL · AWG [Grupo de uso: D] | 30-16AWG |
Planos y archivos técnicos
Solicitud de plano de DG380-3.5-02P
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Propiedades estructurales · Paso: 3.5mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Propiedades estructurales · Número de potenciales: 2. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de terminación se utiliza?
Propiedades estructurales · Método de conexión: Conexión por tornillo. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Capacidad de conexión · Sección del conductor rígido»?
Capacidad de conexión · Sección del conductor rígido: 0.2~1.5mm².
