Tensión soportada
100V AC Mín.
Conector USB Type-C
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores de E/S y datos
Conector USB Type-C · Corriente nominal 3.0A
Rango de especificaciones de la serie: Tensión soportada: 100V AC Mín. · Corriente nominal: 3.0A
Asistencia en selección y presupuesto
- Tensión soportada
- 100V AC Mín.
- Corriente nominal
- 3.0A
- Aislante
- LCP UL94V-0, Negro
- Fuerza de extracción
- 5N~20N
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector USB Type-C. Conector USB Type-C. Parámetros de la serie: Tensión soportada: 100V AC Mín.; Corriente nominal: 3.0A; Aislante: LCP UL94V-0, Negro.
Consultar los requisitos de este productoCaracterísticas del producto
Corriente nominal
3.0A
Aislante
LCP UL94V-0, Negro
Fuerza de extracción
5N~20N
Contacto
C2680 T=0.15MM, Contacto: Chapado en oro, Subcapa de níquel en toda la superficie

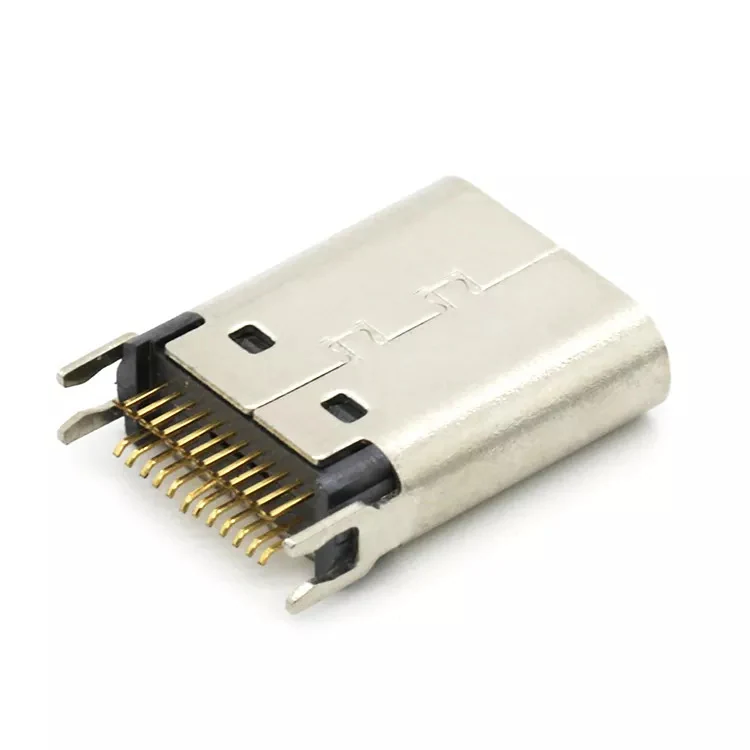

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Fuerza de extracción | 5N~20N |
|---|---|
| Fuerza de desacoplamiento | 8N~20N |
| Fuerza de desacoplamiento | 8N~20N(Inicial),6~20N(Después 10,000Ciclos) |
| Durabilidad | 10,000 Ciclos |
Electricidad y señal
| Corriente nominal | 3.0A |
|---|---|
| Tensión soportada | 100V AC Mín. |
| Corriente nominal | 5A Mín. para VBUS,0.25A Mín. para Otro |
| Resistencia de contacto | 40 Millonhm Máx. |
| Resistencia de aislamiento | 100 Megohms Mín.. |
Materiales y acabados
| Aislante | LCP UL94V-0, Negro |
|---|---|
| Cubierta | Acero inoxidable(SUS304),Niquelado |
Condiciones ambientales
| Temperatura de funcionamiento | -30℃~+ 85℃ |
|---|
Otras especificaciones
| Contacto | C2680 T=0.15MM, Contacto: Chapado en oro, Subcapa de níquel en toda la superficie |
|---|---|
| Contactos | Aleación (nombre del material por confirmar)(C1814), Contacto: Chapado en oro, Subcapa de níquel en toda la superficie |
Planos y archivos técnicos
Solicitud de plano de Conector USB Type-C
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Qué valores de tensión y normas se aplican?
Tensión soportada: 100V AC Mín.. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué valores de corriente y condiciones se aplican?
Corriente nominal: 3.0A; Corriente nominal: 5A Mín. para VBUS,0.25A Mín. para Otro. Mantenga cada valor asociado a su norma, categoría y condición de ensayo.
¿Qué se especifica para «Aislante»?
Aislante: LCP UL94V-0, Negro.
¿Qué se especifica para «Fuerza de extracción»?
Fuerza de extracción: 5N~20N.
