Paso
3.0 mm
Conector cable a placa
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para cables
Conector cable a placa · 3.0 mm · Número de contactos: 4P ~ 24P
Rango de especificaciones de la serie: Paso: 3.0 mm · Posiciones: 4P ~ 24P
Asistencia en selección y presupuesto
- Paso
- 3.0 mm
- Posiciones
- 4P ~ 24P
- Orientación de montaje
- Horizontal
- Tipo de terminación
- Soldadura
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector cable a placa. Conector cable a placa. Parámetros de la serie: Paso: 3.0 mm; Posiciones: 4P ~ 24P; Orientación de montaje: Horizontal.
Consultar los requisitos de este productoCaracterísticas del producto
Posiciones
4P ~ 24P
Orientación de montaje
Horizontal
Tipo de terminación
Soldadura
Tipo de conexión
Encaje a presión

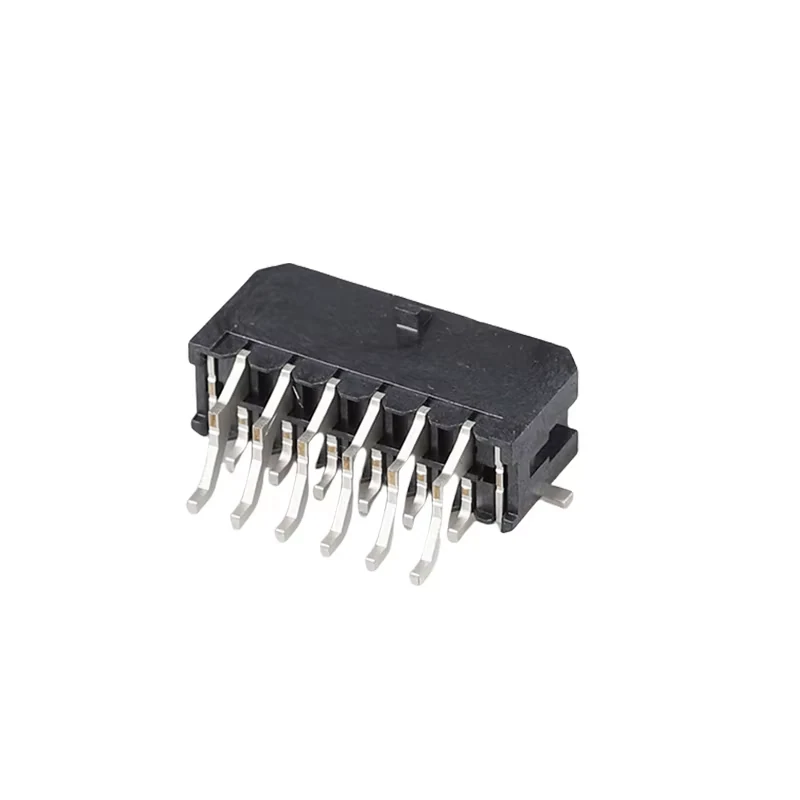

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Durabilidad | Alto |
|---|---|
| Tipo de terminación | Soldadura |
| Posiciones | 4P ~ 24P |
| Ciclos de acoplamiento | ≥30 Ciclos |
| Fuerza de retención | Alta fuerza de retención del pestillo, Antidesacoplamiento Bajo Vibración |
| Paso | 3.0 mm |
| Orientación de montaje | Horizontal |
Electricidad y señal
| Tensión nominal | 600V AC/DC |
|---|---|
| Resistencia de contacto | ≤20 mΩ |
| Resistencia de aislamiento | ≥1000 MΩ |
| Tensión soportada | 1000V AC, 1min |
Materiales y acabados
| Revestimiento | Estañado |
|---|---|
| Material de los terminales | Aleación de cobre |
| Opciones de recubrimiento | Estaño mate / Chapado de oro selectivo (en Zona de contacto) |
Condiciones ambientales
| Rango de temperatura | -40 a 85 °C |
|---|
Otras especificaciones
| Tipo de conexión | Encaje a presión |
|---|---|
| Contacto | Latón con chapado de oro superior a 50U |
| Guía de soldadura | SMT / Orificio pasante Disponible; Máx. Soldadura Temperatura 260℃, 3s Máx. |
Planos y archivos técnicos
Solicitud de plano de Conector cable a placa
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 3.0 mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Posiciones: 4P ~ 24P. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Orientación de montaje: Horizontal. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué sistema de terminación se utiliza?
Tipo de terminación: Soldadura. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
Confirme la configuración. Solicite presupuesto.
Indique modelo o especificaciones, cantidad y fecha de entrega deseada.
