Paso
2.54mm
Conector cable a placa
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para cables
Conector cable a placa · 2.54mm · Número de contactos: 2-15p · Revestimiento Estañado
Rango de especificaciones de la serie: Paso: 2.54mm · Número de posiciones: 2-15p
Asistencia en selección y presupuesto
- Paso
- 2.54mm
- Número de posiciones
- 2-15p
- Tipo de montaje
- SMT
- Calibre de cable compatible
- #22-28
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector cable a placa. Conector cable a placa. Parámetros de la serie: Paso: 2.54mm; Número de posiciones: 2-15p; Tipo de montaje: SMT.
Consultar los requisitos de este productoCaracterísticas del producto
Número de posiciones
2-15p
Tipo de montaje
SMT
Calibre de cable compatible
#22-28
Corriente nominal
3.0A AC DC

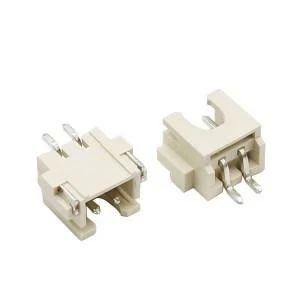

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Paso | 2.54mm |
|---|---|
| Tipo de montaje | SMT |
| Número de posiciones | 2-15p |
| Género | Hembra |
| Ciclos de acoplamiento | 5000 Ciclos Mín. |
Electricidad y señal
| Corriente nominal | 3.0A AC DC |
|---|---|
| Tensión nominal | 250V AC/DC |
| Resistencia de contacto | 20m ohms Máx. |
| Resistencia de aislamiento | 1000m ohms Mín. |
| Tensión soportada | 1000V/1min AC |
Hilos y cables
| Calibre de cable compatible | #22-28 |
|---|
Materiales y acabados
| Revestimiento | Estañado |
|---|---|
| Carcasa | LCP,PA6T UL94V-0 |
Condiciones ambientales
| Temperatura de funcionamiento | -25℃ a +85℃ |
|---|
Otras especificaciones
| Contacto | Latón estañado |
|---|
Planos y archivos técnicos
Solicitud de plano de Conector cable a placa
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 2.54mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Número de posiciones: 2-15p. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué sistema de montaje se utiliza?
Tipo de montaje: SMT. Compruebe el espacio de instalación y la geometría de acoplamiento de esta configuración.
¿Qué se especifica para «Calibre de cable compatible»?
Calibre de cable compatible: #22-28.
