Parametri TUV · Corrente nominale
450A
Connettore per accumulo energetico
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori di potenza ed energia

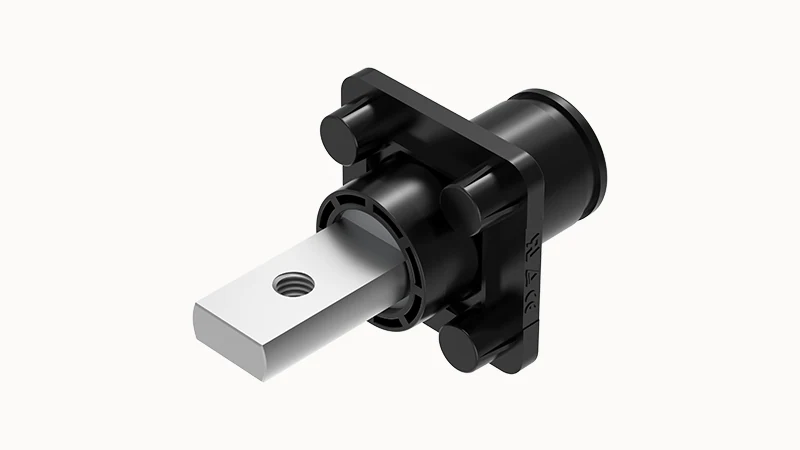

Connettore per accumulo energetico ESS-12-BK-01-A1
Parametri TUV · Corrente nominale: 450A · UL Parametri elettrici · Tensione nominale: 1500V
Supporto alla selezione e al preventivo
- Modello
- ESS-12-BK-01-A1
- Parametri TUV · Corrente nominale
- 450A
- UL Parametri elettrici · Tensione nominale
- 1500V
- Panoramica · Materiali isolanti
- PA
- Panoramica · Classe di infiammabilità secondo UL94
- V0
Panoramica del prodotto
ESS-12-BK-01-A1. Connettore per accumulo energetico. Corrente nominale: 450A; Tensione nominale: 1500V; Materiali isolanti: PA.
Utilizzare il codice d'ordine completo ESS-12-BK-01-A1 e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
UL Parametri elettrici · Tensione nominale
1500V
Panoramica · Materiali isolanti
PA
Panoramica · Classe di infiammabilità secondo UL94
V0
Condizioni ambientali · Temperatura ambiente di esercizio
-40°C ~ +125°C
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 28010000486 |
|---|
Meccanica e connessione
| Parametri tecnici · durata meccanica | ≥100 cicli |
|---|---|
| Proprietà meccaniche · Forza di inserzione | < 100N |
| Proprietà meccaniche · Forza di estrazione | < 100N |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale | 1500V |
|---|---|
| Parametri elettrici · Resistenza di isolamento | >5000MΩ |
| Parametri elettrici · Resistenza di contatto | ≤0.5mΩ |
| Parametri TUV · Tensione nominale | 1500V |
| Parametri TUV · Corrente nominale | 450A |
Fili e cavi
| Cavo · Certificazione | UL |
|---|
Materiali e finiture
| Panoramica · Materiali isolanti | PA |
|---|---|
| Dati dei materiali · Materiale dell'anello di serraggio | Silicone |
Condizioni ambientali
| Condizioni ambientali · Temperatura ambiente di esercizio | -40°C ~ +125°C |
|---|
Altre specifiche
| Panoramica · Classe di infiammabilità secondo UL94 | V0 |
|---|---|
| Specifiche tecniche · Classe IP | IP68 |
Disegni e documenti tecnici
Richiesta disegno ESS-12-BK-01-A1
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quali valori di corrente e condizioni si applicano?
Parametri TUV · Corrente nominale: 450A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali tensioni e norme si applicano?
UL Parametri elettrici · Tensione nominale: 1500V; Parametri TUV · Tensione nominale: 1500V. Associare ogni valore alla norma, classe e condizione di prova indicata.
Qual è la specifica di «Panoramica · Materiali isolanti»?
Panoramica · Materiali isolanti: PA.
Qual è la specifica di «Panoramica · Classe di infiammabilità secondo UL94»?
Panoramica · Classe di infiammabilità secondo UL94: V0.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
