Parametri elettrici · Corrente nominale
300A
Connettore per accumulo energetico

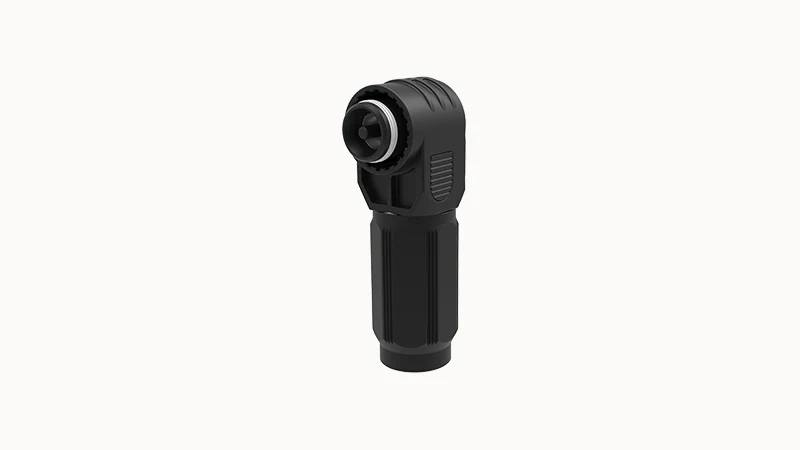

Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori di potenza ed energia
Connettore per accumulo energetico ESP-300A-95-BK-00
Parametri elettrici · Corrente nominale: 300A · UL Parametri elettrici · Tensione nominale: 1500V
Supporto alla selezione e al preventivo
- Modello
- ESP-300A-95-BK-00
- Parametri elettrici · Corrente nominale
- 300A
- UL Parametri elettrici · Tensione nominale
- 1500V
- Dati di cablaggio · area della sezione del cavo
- 3/0AWG(95mm²）
- Panoramica · Materiali isolanti
- PA
Panoramica del prodotto
ESP-300A-95-BK-00. Connettore per accumulo energetico. Corrente nominale: 300A; Tensione nominale: 1500V; area della sezione del cavo: 3/0AWG(95mm²）.
Utilizzare il codice d'ordine completo ESP-300A-95-BK-00 e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
UL Parametri elettrici · Tensione nominale
1500V
Dati di cablaggio · area della sezione del cavo
3/0AWG(95mm²）
Panoramica · Materiali isolanti
PA
Panoramica · Classe di infiammabilità secondo UL94
V0
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 20160003007 |
|---|
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale | 1500V |
|---|---|
| Parametri elettrici · Corrente nominale | 300A |
| Parametri elettrici · Resistenza di isolamento | >5000MΩ |
| Parametri elettrici · Resistenza di contatto | ≤0.5mΩ |
| Parametri TUV · Tensione nominale | 1500V / 1500V / 1500V |
| Parametri TUV · Corrente nominale | 300A / 300A / 300A |
| Parametri UL · Tensione nominale | 1500V / 1500V / 1500V |
| Parametri UL · Corrente nominale | 300A / 300A / 300A |
Fili e cavi
| Dati di cablaggio · area della sezione del cavo | 3/0AWG(95mm²） |
|---|
Materiali e finiture
| Panoramica · Materiali isolanti | PA |
|---|---|
| Panoramica · Colore | Nero |
| Dati dei materiali · Materiale dell'anello di serraggio | Silicone |
| Dati dei materiali · Materiale dell'O-ring | Silicone |
| Dati dei materiali · Materiale dei contatti | Lega di rame |
Condizioni ambientali
| Condizioni ambientali · Temperatura ambiente di esercizio incluso il riscaldamento | -40℃-125℃ |
|---|
Altre specifiche
| Panoramica · Classe di infiammabilità secondo UL94 | V0 |
|---|---|
| Specifiche tecniche · Classe IP | IP67 |
| Parametri TUV · AWG | 3/0AWG(95mm²) / 3/0AWG(95mm²) / 3/0AWG(95mm²) |
| Parametri UL · AWG | 3/0AWG(95mm²) / 3/0AWG(95mm²) / 3/0AWG(95mm²) |
Disegni e documenti tecnici
Richiesta disegno ESP-300A-95-BK-00
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quali valori di corrente e condizioni si applicano?
Parametri elettrici · Corrente nominale: 300A; Parametri TUV · Corrente nominale: 300A / 300A / 300A; Parametri UL · Corrente nominale: 300A / 300A / 300A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali tensioni e norme si applicano?
UL Parametri elettrici · Tensione nominale: 1500V; Parametri TUV · Tensione nominale: 1500V / 1500V / 1500V; Parametri UL · Tensione nominale: 1500V / 1500V / 1500V. Associare ogni valore alla norma, classe e condizione di prova indicata.
Qual è la specifica di «Dati di cablaggio · area della sezione del cavo»?
Dati di cablaggio · area della sezione del cavo: 3/0AWG(95mm²）.
Qual è la specifica di «Panoramica · Materiali isolanti»?
Panoramica · Materiali isolanti: PA.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
