Parametri elettrici · Corrente nominale
250A
Connettore per accumulo energetico
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori di potenza ed energia
Connettore per accumulo energetico ESS-250A-70-B/S-BK-01
Parametri elettrici · Corrente nominale: 250A · UL Parametri elettrici · Tensione nominale: 1500V
Supporto alla selezione e al preventivo
- Modello
- ESS-250A-70-B/S-BK-01
- Parametri elettrici · Corrente nominale
- 250A
- UL Parametri elettrici · Tensione nominale
- 1500V
- Panoramica · Materiali isolanti
- PA
- Panoramica · Classe di infiammabilità secondo UL94
- V0
Panoramica del prodotto
ESS-250A-70-B/S-BK-01. Connettore per accumulo energetico. Corrente nominale: 250A; Tensione nominale: 1500V; Materiali isolanti: PA.
Utilizzare il codice d'ordine completo ESS-250A-70-B/S-BK-01 e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
UL Parametri elettrici · Tensione nominale
1500V
Panoramica · Materiali isolanti
PA
Panoramica · Classe di infiammabilità secondo UL94
V0
Panoramica · Colore
Nero

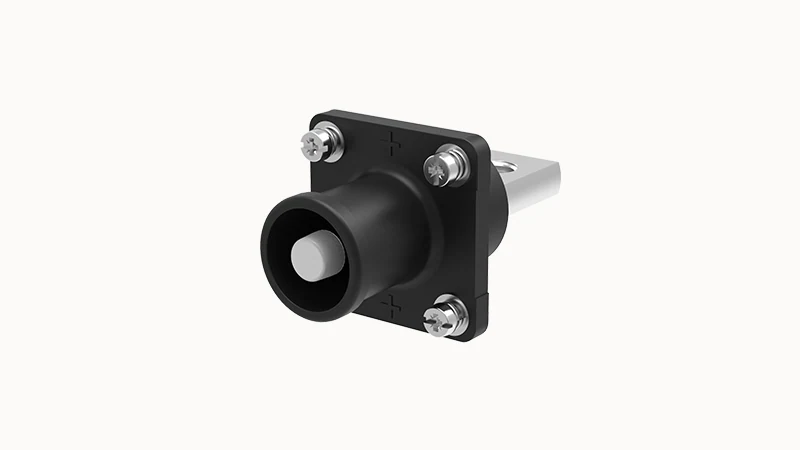

Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 28010000302 |
|---|
Meccanica e connessione
| Proprietà meccaniche · Forza di inserzione | < 75N |
|---|
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale | 1500V |
|---|---|
| Parametri elettrici · Corrente nominale | 250A |
| Parametri elettrici · Resistenza di isolamento | >5000MΩ |
| Parametri elettrici · Resistenza di contatto | ≤0.5mΩ |
| Parametri TUV · Tensione nominale | 1500V / 1500V / 1500V |
| Parametri TUV · Corrente nominale | 250A / 250A / 250A |
| Parametri UL · Tensione nominale | 1500V / 1500V / 1500V |
| Parametri UL · Corrente nominale | 250A / 250A / 250A |
Materiali e finiture
| Panoramica · Materiali isolanti | PA |
|---|---|
| Panoramica · Colore | Nero |
| Dati dei materiali · Materiale dell'anello di serraggio | Silicone |
| Dati dei materiali · Materiale dell'O-ring | Silicone |
| Dati dei materiali · Materiale dei contatti | Lega di rame |
Condizioni ambientali
| Condizioni ambientali · Temperatura ambiente di esercizio incluso il riscaldamento | -40℃-125℃ |
|---|
Altre specifiche
| Panoramica · Classe di infiammabilità secondo UL94 | V0 |
|---|---|
| Specifiche tecniche · Classe IP | IP67 |
| Parametri TUV · AWG | 2/0AWG(70mm²) / 2/0AWG(70mm²) / 2/0AWG(70mm²) |
| Parametri UL · AWG | 2/0AWG(70mm²) / 2/0AWG(70mm²) / 2/0AWG(70mm²) |
Disegni e documenti tecnici
Richiesta disegno ESS-250A-70-B/S-BK-01
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quali valori di corrente e condizioni si applicano?
Parametri elettrici · Corrente nominale: 250A; Parametri TUV · Corrente nominale: 250A / 250A / 250A; Parametri UL · Corrente nominale: 250A / 250A / 250A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali tensioni e norme si applicano?
UL Parametri elettrici · Tensione nominale: 1500V; Parametri TUV · Tensione nominale: 1500V / 1500V / 1500V; Parametri UL · Tensione nominale: 1500V / 1500V / 1500V. Associare ogni valore alla norma, classe e condizione di prova indicata.
Qual è la specifica di «Panoramica · Materiali isolanti»?
Panoramica · Materiali isolanti: PA.
Qual è la specifica di «Panoramica · Classe di infiammabilità secondo UL94»?
Panoramica · Classe di infiammabilità secondo UL94: V0.
