Parametri elettrici · Corrente nominale
UL DC1500V
Connettore per accumulo energetico
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori di potenza ed energia

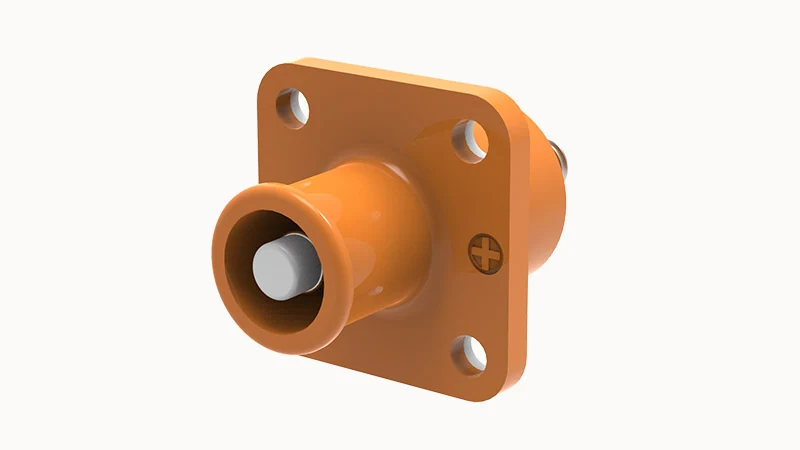

Connettore per accumulo energetico ESS-100A-16-S-OR-00
Parametri elettrici · Corrente nominale: UL DC1500V · Parametri UL · Tensione nominale: 1500V / 1500V / 1500V
Supporto alla selezione e al preventivo
- Modello
- ESS-100A-16-S-OR-00
- Parametri elettrici · Corrente nominale
- UL DC1500V
- Parametri UL · Tensione nominale
- 1500V / 1500V / 1500V
- Dati di cablaggio · Modalità di cablaggio
- Vite
- Condizioni ambientali · Temperatura ambiente di esercizio incluso il riscaldamento
- -40℃-125℃
Panoramica del prodotto
ESS-100A-16-S-OR-00. Connettore per accumulo energetico. Corrente nominale: UL DC1500V; Tensione nominale: 1500V / 1500V / 1500V; Modalità di cablaggio: Vite.
Utilizzare il codice d'ordine completo ESS-100A-16-S-OR-00 e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Parametri UL · Tensione nominale
1500V / 1500V / 1500V
Dati di cablaggio · Modalità di cablaggio
Vite
Condizioni ambientali · Temperatura ambiente di esercizio incluso il riscaldamento
-40℃-125℃
Proprietà meccaniche · Forza di inserzione
<60N
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 20160003077 |
|---|
Meccanica e connessione
| Proprietà meccaniche · Forza di inserzione | <60N |
|---|---|
| Proprietà meccaniche · Forza di estrazione | >10N |
Elettricità e segnali
| Parametri elettrici · Corrente nominale | UL DC1500V |
|---|---|
| Parametri elettrici · Resistenza di isolamento | >5000MΩ |
| Parametri elettrici · Resistenza di contatto | ≤0.5mΩ |
| Parametri UL · Tensione nominale | 1500V / 1500V / 1500V |
| Parametri UL · Corrente nominale | 100A / 100A / 100A |
Materiali e finiture
| Dati dei materiali · Materiale isolante | Nylon |
|---|---|
| Dati dei materiali · Senza alogeni | Conformità alle norme |
| Dati dei materiali · Requisiti ambientali | Conforme a REACH/RoHS |
| Dati dei materiali · Materiale dell'anello di tenuta | Silicone |
| Dati dei materiali · Materiale dei contatti | Lega di rame |
| Dati dei materiali · Colore del guscio | Arancione |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Condizioni ambientali · Temperatura ambiente di esercizio incluso il riscaldamento | -40℃-125℃ |
|---|---|
| Condizioni ambientali · Temperatura ambiente di stoccaggio e trasporto | -40°C ~ +80°C |
Altre specifiche
| Dati di cablaggio · Modalità di cablaggio | Vite |
|---|---|
| Condizioni ambientali · Grado di protezione nello stato accoppiato | IP67 |
| Condizioni ambientali · Altitudine | 2000m |
| Proprietà meccaniche · cicli di innesto e disinnesto | 100 |
| Norme e specifiche · Norme e specifiche | UL4128 |
| Parametri elettrici · Grado di inquinamento | 3 |
| Parametri UL · AWG | 6 / 6 / 6 |
Disegni e documenti tecnici
Richiesta disegno ESS-100A-16-S-OR-00
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quali valori di corrente e condizioni si applicano?
Parametri elettrici · Corrente nominale: UL DC1500V; Parametri UL · Corrente nominale: 100A / 100A / 100A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali tensioni e norme si applicano?
Parametri UL · Tensione nominale: 1500V / 1500V / 1500V. Associare ogni valore alla norma, classe e condizione di prova indicata.
Qual è la specifica di «Dati di cablaggio · Modalità di cablaggio»?
Dati di cablaggio · Modalità di cablaggio: Vite.
Qual è la specifica di «Condizioni ambientali · Temperatura ambiente di esercizio incluso il riscaldamento»?
Condizioni ambientali · Temperatura ambiente di esercizio incluso il riscaldamento: -40℃-125℃.
