Passo
2.0 mm
Connettore femmina a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC

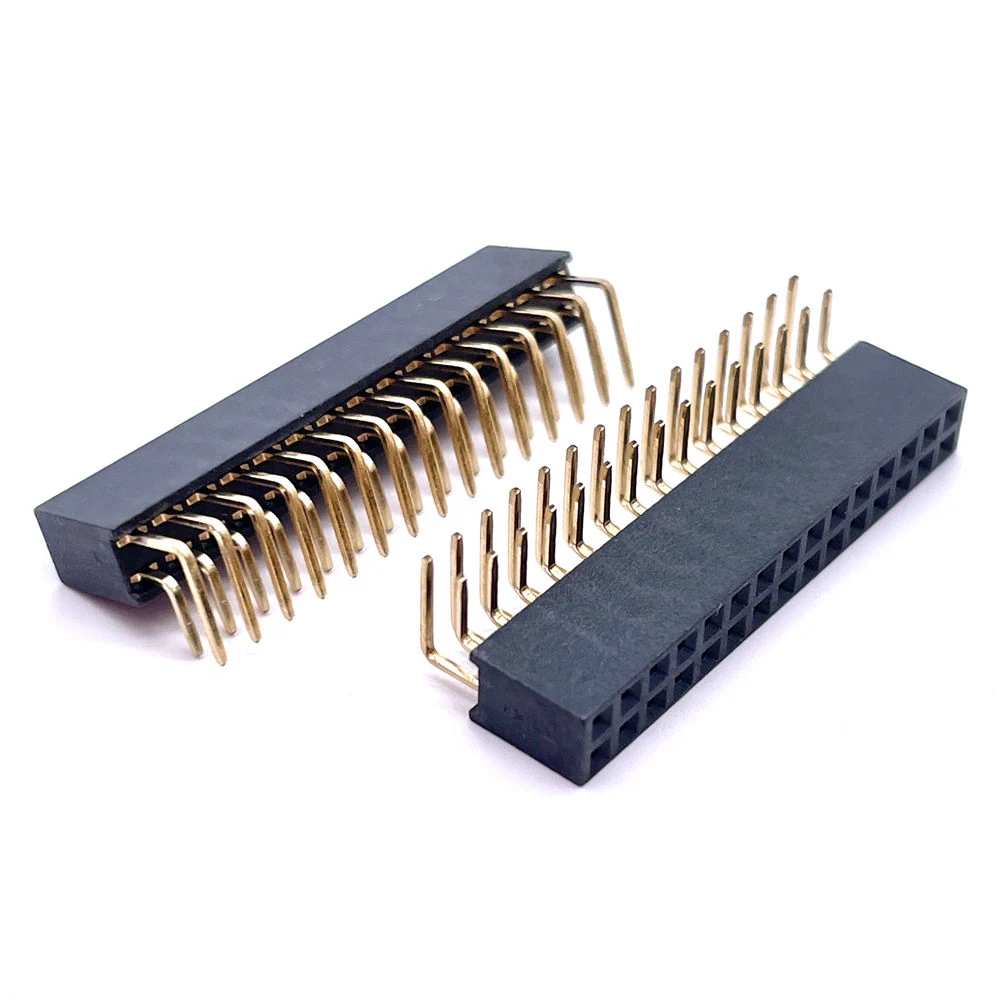

Connettore femmina a pettine · 2.0 mm · Angolo retto
Intervallo delle specifiche della serie: Passo: 2.0 mm · Orientamento di montaggio: Angolo retto
Supporto alla selezione e al preventivo
- Passo
- 2.0 mm
- Orientamento di montaggio
- Angolo retto
- Tipo di terminazione
- Saldatura
- Materiale
- Plastica
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore femmina a pettine. Connettore femmina a pettine. Parametri della serie: Passo: 2.0 mm; Orientamento di montaggio: Angolo retto; Tipo di terminazione: Saldatura.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Orientamento di montaggio
Angolo retto
Tipo di terminazione
Saldatura
Materiale
Plastica
Intervallo di temperatura
-40 a 85 °C
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Tipo di terminazione | Saldatura |
|---|---|
| Durata | Alto |
| Passo | 2.0 mm |
| Cicli di accoppiamento | Min. 300 Cicli |
| Altezza | 6.35 mm |
| Orientamento di montaggio | Angolo retto |
Elettricità e segnali
| Corrente nominale | 1.5 A per pin |
|---|---|
| Tensione di tenuta | AC 500V, 1 min |
| Resistenza di contatto | Max. 20 mΩ |
| Resistenza di isolamento | Min. 1000 MΩ @500V DC |
Materiali e finiture
| Materiale | Plastica |
|---|---|
| Materiale dei pin di contatto | Bronzo fosforoso |
| Isolante | PA6T / PBT / LCP, UL94V-0 Ritardante di fiamma |
| Materiale dei contatti | Ottone (Norma); Bronzo fosforoso Opzionale per Alto-Vibrazione Uso |
| Rivestimento dei contatti | Stagno su nichel; Doratura sottile su nichel Su richiesta |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Temperatura operativa | -40℃ ~ +105℃ |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Fila | Doppia fila |
| Orientamento | angolo retto 90°, Diritto, SMT Opzionale |
| Intervallo del numero di pin | 2-40 Posizioni |
Disegni e documenti tecnici
Richiesta disegno Connettore femmina a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 2.0 mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quale sistema di montaggio viene usato?
Orientamento di montaggio: Angolo retto. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Materiale»?
Materiale: Plastica.
