Passo
2.54 mm (0.100 pollice)
Connettore femmina a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC
Connettore femmina a pettine · 2.54 mm (0.100 pollice) · Numero di contatti: 6P-64P Configurabile
Intervallo delle specifiche della serie: Passo: 2.54 mm (0.100 pollice) · Numero di pin: 6P-64P Configurabile
Supporto alla selezione e al preventivo
- Passo
- 2.54 mm (0.100 pollice)
- Numero di pin
- 6P-64P Configurabile
- Tipo di montaggio
- SMT Montaggio superficiale
- Tipo di terminazione
- Saldatura
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore femmina a pettine. Connettore femmina a pettine. Parametri della serie: Passo: 2.54 mm (0.100 pollice); Numero di pin: 6P-64P Configurabile; Tipo di montaggio: SMT Montaggio superficiale.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Numero di pin
6P-64P Configurabile
Tipo di montaggio
SMT Montaggio superficiale
Tipo di terminazione
Saldatura
Materiale
Plastica

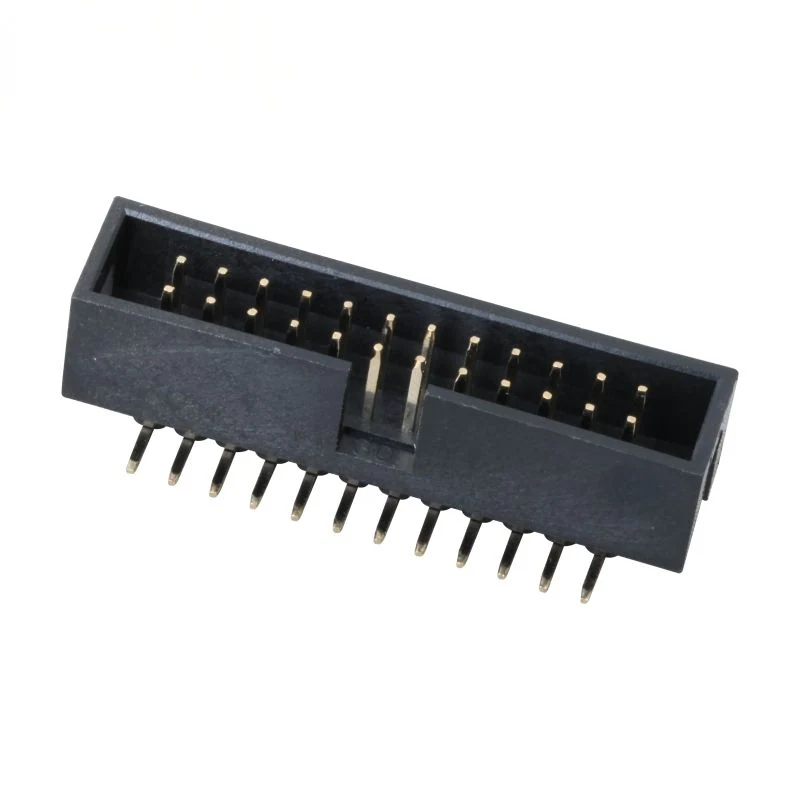

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Tipo di terminazione | Saldatura |
|---|---|
| Durata | Alto |
| Passo | 2.54 mm (0.100 pollice) |
| Numero di pin | 6P-64P Configurabile |
| Tipo di montaggio | SMT Montaggio superficiale |
| Altezza del corpo | 8.8 mm |
| Altezza sopra la scheda | 10.5 mm |
| Dimensioni del contatto | 0.64 mm Quadrato Pin |
| rinforzo | Acciaio inox (SS) Guscio |
| Cicli di accoppiamento | Min. 500 Cicli |
Elettricità e segnali
| Corrente nominale | 3.0 A per pin Continuo |
|---|---|
| Tensione nominale | 250 V AC/DC |
| Resistenza di contatto | ≤ 20 mΩ |
| Resistenza di isolamento | ≥1000 MΩ (@500 V DC) |
| Tensione di tenuta | 1000 V AC / DC, 1 min senza scarica disruptiva |
Materiali e finiture
| Materiale | Plastica |
|---|---|
| Materiale dei pin di contatto | Bronzo fosforoso |
| Materiale dei contatti | Ottone |
| Materiale isolante | PA6T, UL94V-0 |
| Rivestimento dei contatti | Sn su / oltre Ni / Au Rivestimento sottile / 3 μ″ Au su / oltre Ni (Personalizzabile) |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Temperatura operativa | -40 ℃ ~ +105 ℃ |
| Temperatura di stoccaggio | -45 ℃ ~ +110 ℃ |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Fila | Doppia fila |
| Profilo termico di rifusione | Picco 260 ℃, Permanenza ≤10 secondi (Piombo-Senza) |
Disegni e documenti tecnici
Richiesta disegno Connettore femmina a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 2.54 mm (0.100 pollice). Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Numero di pin: 6P-64P Configurabile. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT Montaggio superficiale. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
