Passo
2.0 mm (0.079 pollice)
Connettore femmina a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC

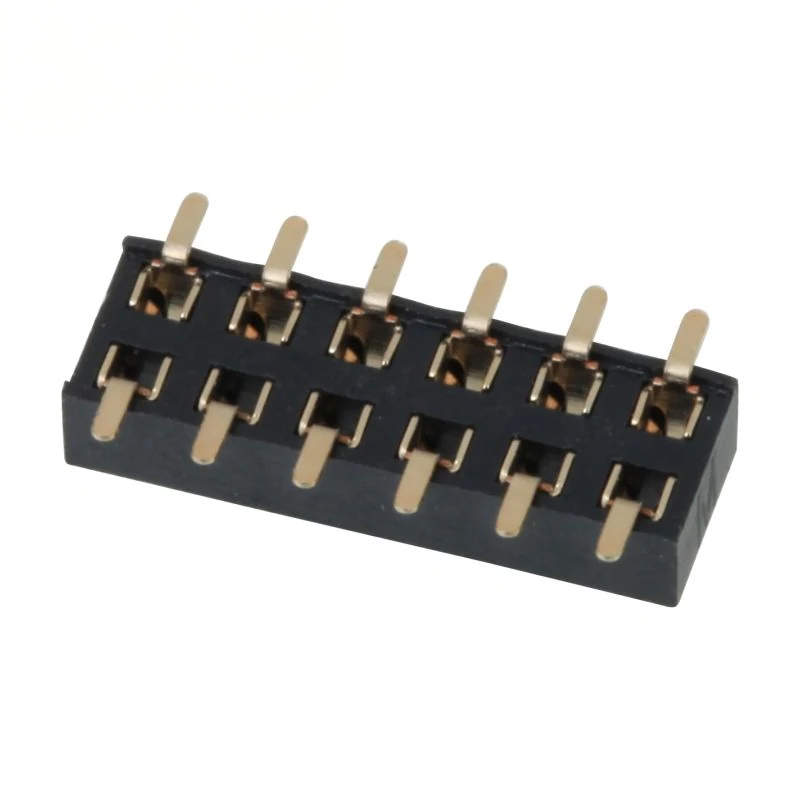

Connettore femmina a pettine · 2.0 mm (0.079 pollice)
Intervallo delle specifiche della serie: Passo: 2.0 mm (0.079 pollice) · Stile di montaggio: SMT Ali di gabbiano, Inferiore Ingresso Terminazione
Supporto alla selezione e al preventivo
- Passo
- 2.0 mm (0.079 pollice)
- Stile di montaggio
- SMT Ali di gabbiano, Inferiore Ingresso Terminazione
- Tipo di terminazione
- Saldatura
- Materiale
- Plastica
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore femmina a pettine. Connettore femmina a pettine. Parametri della serie: Passo: 2.0 mm (0.079 pollice); Stile di montaggio: SMT Ali di gabbiano, Inferiore Ingresso Terminazione; Tipo di terminazione: Saldatura.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Stile di montaggio
SMT Ali di gabbiano, Inferiore Ingresso Terminazione
Tipo di terminazione
Saldatura
Materiale
Plastica
Intervallo di temperatura
-40 a 85 °C
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Tipo di terminazione | Saldatura |
|---|---|
| Durata | Alto |
| Passo | 2.0 mm (0.079 pollice) |
| Numero di pin | 2×2 ~ 2×40 Posizioni (Personalizzabile) |
| Stile di montaggio | SMT Ali di gabbiano, Inferiore Ingresso Terminazione |
| Cicli di accoppiamento | Minimo 500 Cicli |
Elettricità e segnali
| Corrente nominale | 1.5 A per pin |
|---|---|
| Tensione nominale | 250 V AC |
| Resistenza di contatto massima | ≤ 20 mΩ |
| Resistenza di isolamento minima | ≥ 1000 MΩ (100 VDC) |
| Tensione di tenuta | 500 V AC / 1 min |
Materiali e finiture
| Materiale | Plastica |
|---|---|
| Materiale dei pin di contatto | Bronzo fosforoso |
| Corpo isolante | PA6T, UL94V-0, Nero |
| Materiale dei contatti | Ottone Lega |
| Rivestimento dei contatti | Oro su nichel (Au Rivestimento sottile; Su richiesta Au Spessore Disponibile) |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Intervallo di temperatura di esercizio | -40 ℃ ~ +105 ℃ |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Condizioni di saldatura a rifusione | Temperatura di picco 245 ℃, Durata 30-60 secondi |
Disegni e documenti tecnici
Richiesta disegno Connettore femmina a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 2.0 mm (0.079 pollice). Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quale sistema di montaggio viene usato?
Stile di montaggio: SMT Ali di gabbiano, Inferiore Ingresso Terminazione. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Materiale»?
Materiale: Plastica.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
