Passo
0.5mm
Connettore FPC / FFC
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC

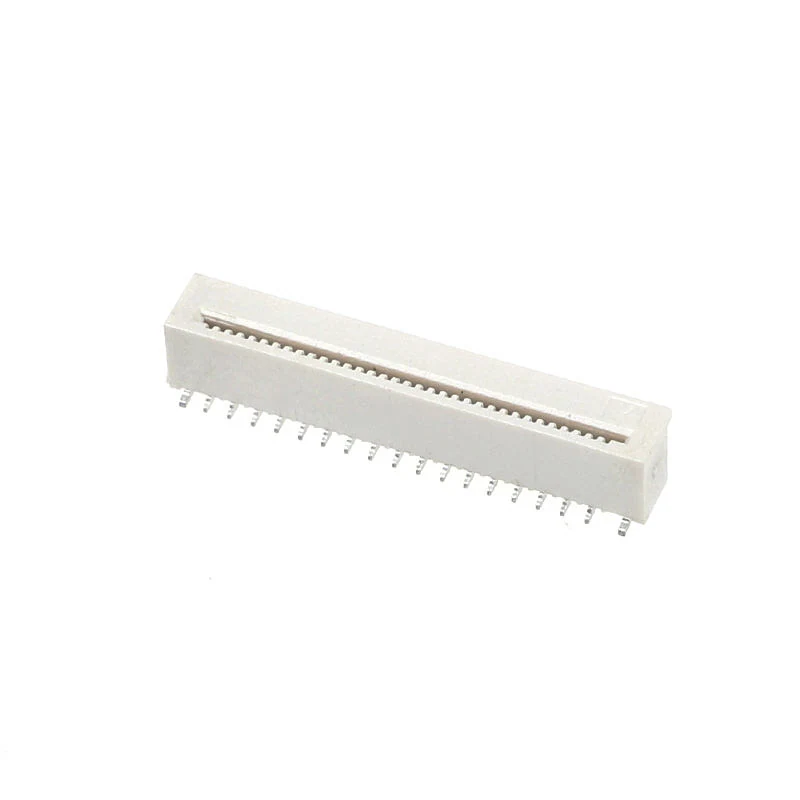

Connettore FPC / FFC · 0.5mm · SMT / SMD
Intervallo delle specifiche della serie: Passo: 0.5mm · Tipo di montaggio: SMT / SMD
Supporto alla selezione e al preventivo
- Passo
- 0.5mm
- Tipo di montaggio
- SMT / SMD
- Materiale
- LCP
- Rivestimento
- Stagnato
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore FPC / FFC. Connettore FPC / FFC. Parametri della serie: Passo: 0.5mm; Tipo di montaggio: SMT / SMD; Materiale: LCP.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di montaggio
SMT / SMD
Materiale
LCP
Rivestimento
Stagnato
Categoria del connettore
Verticale SMD FPC Presa
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Passo | 0.5mm |
|---|---|
| Tipo di montaggio | SMT / SMD |
| Struttura di bloccaggio | senza blocco / senza-Blocco Tipo |
| Numero di pin | Su richiesta (comune Opzioni: 4-60 Pin) |
Elettricità e segnali
| Resistenza di isolamento | ≥50MΩ (Tipico) |
|---|---|
| Resistenza di contatto | ≤40mΩ (Tipico) |
| Tensione nominale | 50V AC/DC (Tipico) |
| Corrente nominale | 0.3A-0.5A/Contatto (Tipico) |
| Tensione di tenuta | 500V AC (Tipico) |
| Resistenza all'umidità | Adatto agli ambienti elettronici standard |
Fili e cavi
| Tipo di cavo | Cavo flessibile FPC / FFC |
|---|
Materiali e finiture
| Materiale | LCP |
|---|---|
| Rivestimento | Stagnato |
| Materiale dei terminali | Ottone |
| Materiale dei contatti | Lega di rame / Bronzo fosforoso |
| Rivestimento dei contatti | Dorato |
| Materiale del corpo | LCP (Polimero a cristalli liquidi) / Termoplastico ad alta temperatura |
Condizioni ambientali
| Temperatura operativa | -25°C a +85°C (Tipico) |
|---|---|
| Temperatura di stoccaggio | -40°C a +85°C (Tipico) |
Altre specifiche
| Tipo | Blocco |
|---|---|
| Tipo di prodotto | FPC / FFC Piatto flessibile Connettore |
| Categoria del connettore | Verticale SMD FPC Presa |
| Orientamento del connettore | Verticale |
| Posizione del contatto | Singolo Lato Contatto (Dipendente dal modello) |
| Direzione di accoppiamento | Verticale Inserzione |
| Classe di infiammabilità | UL94V-0 (Materiale Dipendente) |
| Processo di saldatura | SMT Saldatura a rifusione |
Disegni e documenti tecnici
Richiesta disegno Connettore FPC / FFC
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 0.5mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT / SMD. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Materiale»?
Materiale: LCP.
Qual è la specifica di «Rivestimento»?
Rivestimento: Stagnato.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
