Passo
0.3mm
Connettore FPC / FFC
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC
Connettore FPC / FFC · 0.3mm · Numero di contatti: 9-71Pin · Materiale LCP,Bronzo fosforoso
Intervallo delle specifiche della serie: Passo: 0.3mm · Posizioni: 9-71Pin
Supporto alla selezione e al preventivo
- Passo
- 0.3mm
- Posizioni
- 9-71Pin
- Tipo di montaggio
- SMT/ZIF
- Materiale
- LCP,Bronzo fosforoso
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore FPC / FFC. Connettore FPC / FFC. Parametri della serie: Passo: 0.3mm; Posizioni: 9-71Pin; Tipo di montaggio: SMT/ZIF.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Posizioni
9-71Pin
Tipo di montaggio
SMT/ZIF
Materiale
LCP,Bronzo fosforoso
Posizione
9pin-71pin

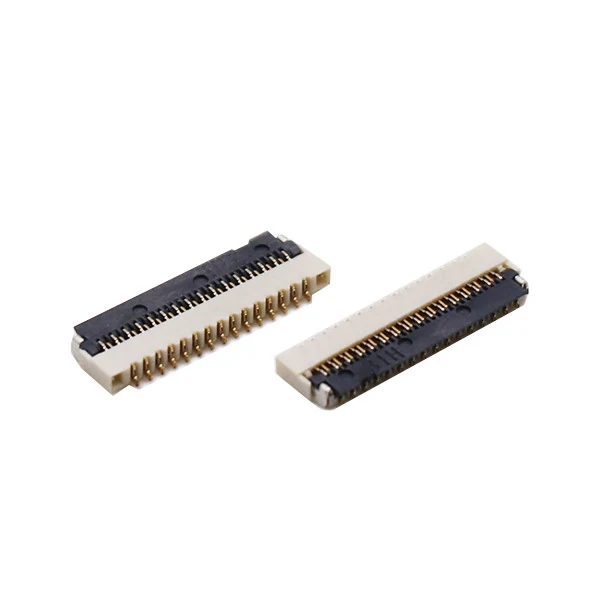

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Passo | 0.3mm |
|---|---|
| Altezza | 1.0mm |
| Tipo di montaggio | SMT/ZIF |
| Posizioni | 9-71Pin |
Elettricità e segnali
| Corrente nominale | 0.2A AC/DC |
|---|---|
| Tensione nominale | 30V AC/DC Max. |
Materiali e finiture
| Materiale | LCP,Bronzo fosforoso |
|---|---|
| Materiale del coperchio | LCP UL94V-0 Nero |
| Corpo | LCP UL94V-0 Naturale |
| Rivestimento | Doratura |
Condizioni ambientali
| Temperatura operativa | -55℃ a +85℃ |
|---|
Altre specifiche
| Posizione | 9pin-71pin |
|---|---|
| Tensione di tenuta | 250V AC,1min |
| Terminale di contatto | Bronzo fosforoso |
Disegni e documenti tecnici
Richiesta disegno Connettore FPC / FFC
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 0.3mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Posizioni: 9-71Pin. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT/ZIF. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Materiale»?
Materiale: LCP,Bronzo fosforoso.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
