Numero di posizioni
19p
Connettore HDMI
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore HDMI HDD70-F1F1-2000-A · Numero di contatti: 19p · SMT
Intervallo delle specifiche della serie: Numero di posizioni: 19p · Tipo di montaggio: SMT
Supporto alla selezione e al preventivo
- Modello
- HDD70-F1F1-2000-A
- Numero di posizioni
- 19p
- Tipo di montaggio
- SMT
- Tensione nominale
- 40V
- Corrente nominale
- 0.3A AC
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
HDD70-F1F1-2000-A. Connettore HDMI. Parametri della serie: Numero di posizioni: 19p; Tipo di montaggio: SMT; Tensione nominale: 40V.
Utilizzare il codice d'ordine completo HDD70-F1F1-2000-A e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di montaggio
SMT
Tensione nominale
40V
Corrente nominale
0.3A AC
Corpo
LCP,UL94V-0 Nero

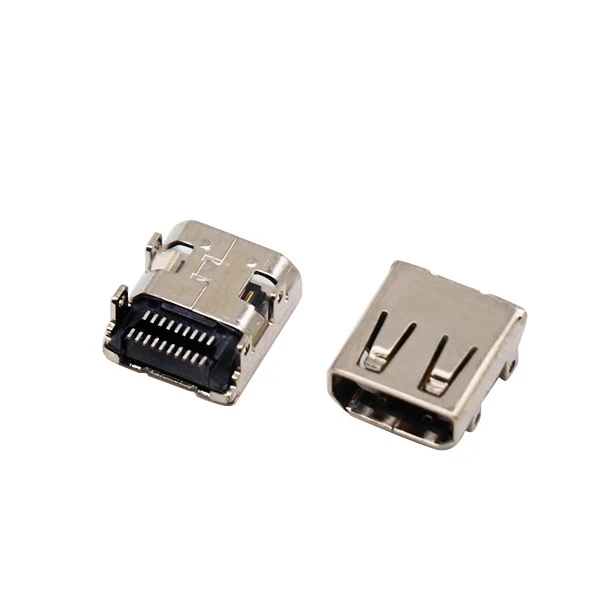

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| forza di estrazione | 5-25N |
|---|---|
| Cicli di accoppiamento | 5000 Cicli Min. |
| Numero di posizioni | 19p |
| Tipo di montaggio | SMT |
| Numero di posizioni | 19p |
| Forza di inserzione | 44.1N Max. |
| Genere | Femmina |
| Cicli di accoppiamento | 5000 Cicli Min. |
Elettricità e segnali
| Tensione nominale | 40V |
|---|---|
| Corrente nominale | 0.3A AC |
| Tensione di tenuta | 100V AC Max. |
| Resistenza di contatto | 30m ohms Max. |
| Resistenza di isolamento | 100mohms Min. 100V DC |
Materiali e finiture
| Corpo | LCP,UL94V-0 Nero |
|---|
Condizioni ambientali
| Temperatura operativa | -20℃ a +85℃ |
|---|---|
| Temperatura di stoccaggio | -10℃ a +85℃ |
Altre specifiche
| Contatto | Lega di rame T=0.12mm |
|---|
Disegni e documenti tecnici
Richiesta disegno HDD70-F1F1-2000-A
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Numero di posizioni: 19p. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione nominale: 40V; Tensione di tenuta: 100V AC Max.. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 0.3A AC. Associare ogni valore alla norma, classe e condizione di prova indicata.
