Pin
19 P
Connettore HDMI
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori I/O e dati
Connettore HDMI · Numero di contatti: 19 P · SMT
Intervallo delle specifiche della serie: Pin: 19 P · Tipo di montaggio: SMT
Supporto alla selezione e al preventivo
- Pin
- 19 P
- Tipo di montaggio
- SMT
- Tensione nominale
- 30V
- Corrente nominale
- 1.5A AC
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore HDMI. Connettore HDMI. Parametri della serie: Pin: 19 P; Tipo di montaggio: SMT; Tensione nominale: 30V.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Tipo di montaggio
SMT
Tensione nominale
30V
Corrente nominale
1.5A AC
Materiale del corpo
LCP,UL94V-0 Nero

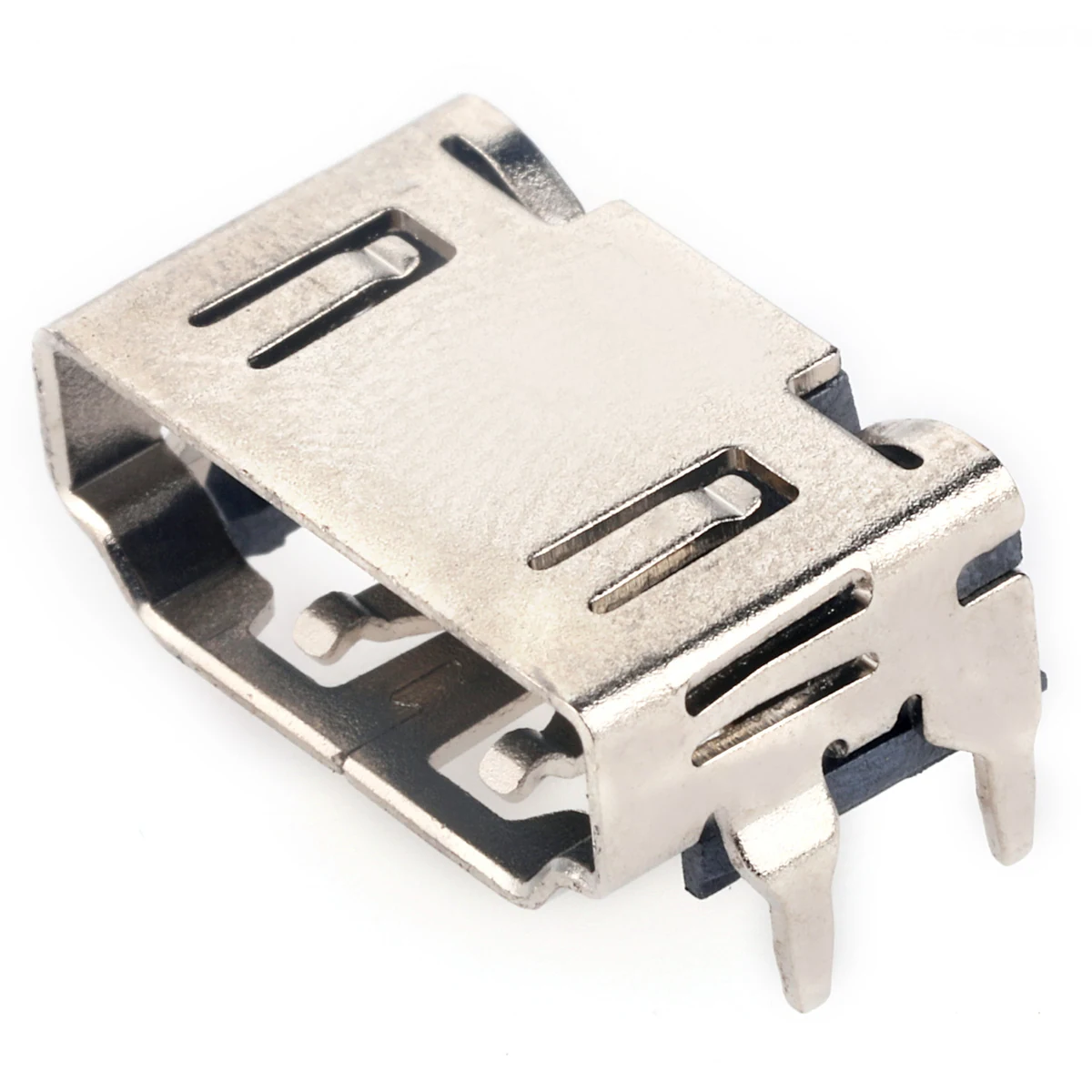

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Pin | 19 P |
|---|---|
| Tipo di montaggio | SMT |
| Numero di posizioni | 19p |
| Genere | Femmina |
| Cicli di accoppiamento | 5000 Cicli Min. |
Elettricità e segnali
| Corrente nominale | 1.5A AC |
|---|---|
| Tensione nominale | 30V |
| Resistenza di contatto | 30m ohms Max. |
| Resistenza di isolamento | 100mohms Min. 100V DC |
| Tensione di tenuta | 100V AC Max. |
Materiali e finiture
| Materiale del corpo | LCP,UL94V-0 Nero |
|---|---|
| Rivestimento dei contatti | Dorato |
| Corpo | LCP,UL94V-0 Nero |
Condizioni ambientali
| Temperatura operativa | -40℃ a +60℃ |
|---|---|
| Temperatura di stoccaggio | -10℃ a +85℃ |
Altre specifiche
| Contatto | Lega di rame |
|---|---|
| Tipo | DIP & SMT |
Disegni e documenti tecnici
Richiesta disegno Connettore HDMI
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Quante posizioni o contatti sono specificati?
Pin: 19 P. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Tipo di montaggio: SMT. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali tensioni e norme si applicano?
Tensione nominale: 30V; Tensione di tenuta: 100V AC Max.. Associare ogni valore alla norma, classe e condizione di prova indicata.
Quali valori di corrente e condizioni si applicano?
Corrente nominale: 1.5A AC. Associare ogni valore alla norma, classe e condizione di prova indicata.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
