Passo
2.0 mm (0.079") Fila × Colonna
Connettore maschio a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC
Connettore maschio a pettine · 2.0 mm (0.079") Fila × Colonna · Numero di contatti: 06~80 Pin
Intervallo delle specifiche della serie: Passo: 2.0 mm (0.079") Fila × Colonna · Pin: 06~80 Pin
Supporto alla selezione e al preventivo
- Passo
- 2.0 mm (0.079") Fila × Colonna
- Pin
- 06~80 Pin
- Corpo
- PBT UL94V-0 / PA6T
- Rivestimento dei contatti
- Doratura selettiva sottile
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore maschio a pettine. Connettore maschio a pettine. Parametri della serie: Passo: 2.0 mm (0.079") Fila × Colonna; Pin: 06~80 Pin; Corpo: PBT UL94V-0 / PA6T.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Pin
06~80 Pin
Corpo
PBT UL94V-0 / PA6T
Rivestimento dei contatti
Doratura selettiva sottile
Tipo di interfaccia
SMD

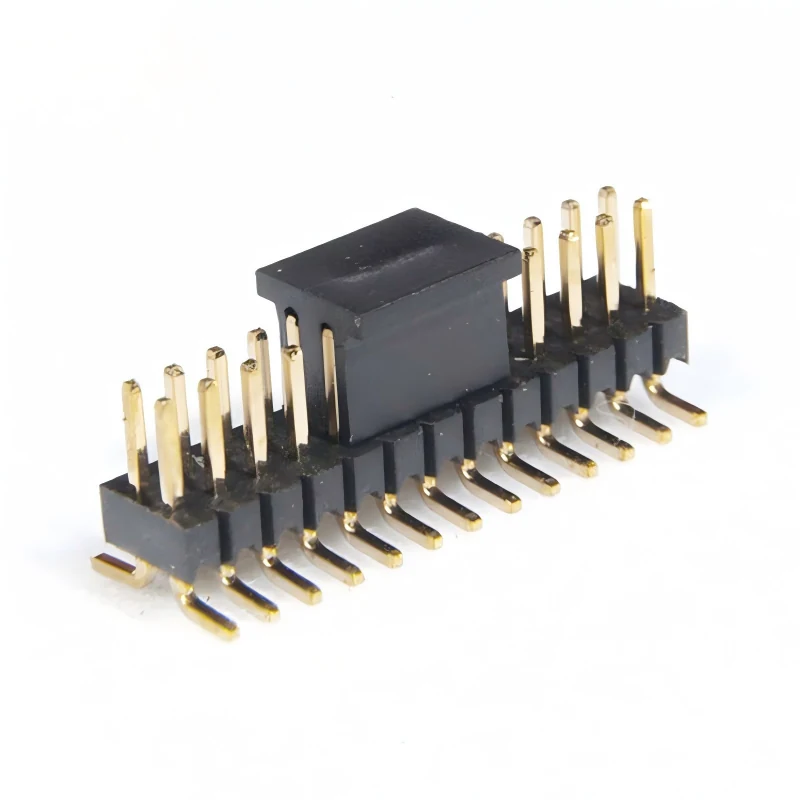

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Pin | 06~80 Pin |
|---|---|
| Passo | 2.0 mm (0.079") Fila × Colonna |
| Forma / dimensioni del pin | Quadrato Ø0.50 mm Ottone C2680 |
| Lunghezza del terminale | 3.0 mm (Predefinito) / 4.0 mm / 6.0 mm (6T) |
| Altezza dell'isolante | 1.5 / 2.0 / 4.3 mm (Doppio-Plastica) |
| Cicli di accoppiamento | ≥ 100 (Doratura sottile) / 500+ (30µ" Oro) |
Elettricità e segnali
| Corrente nominale | 2.0 A (PBT, Changjiang A2005) / 1.5 A (PA6T, /) |
|---|---|
| Tensione nominale | 250 V AC/DC (Changjiang) / 250 V |
| Resistenza di contatto | ≤ 20 mΩ |
| Resistenza di isolamento | ≥ 1000 MΩ @ 500 V DC |
| Tensione di tenuta | 500 V AC/Min. |
Materiali e finiture
| Corpo | PBT UL94V-0 / PA6T |
|---|---|
| Rivestimento dei contatti | Doratura selettiva sottile |
| Rivestimento | Doratura sottile 0.05µm su / oltre 50µ" Ni ( G0) / 1µ"/30µ" Opz. / Stagno opaco su tutta la superficie |
| Isolante | PBT+30%GF Nero UL94 V-0 (Predefinito) / PA6T / Nylon 6T |
Altre specifiche
| Tipo di interfaccia | SMD |
|---|---|
| Orientamento | Diritto 180° THT (RA/SMT Opz.) |
| Processo di saldatura | Onda 230℃/5s (PBT) / 260℃/5s (PA6T) |
Disegni e documenti tecnici
Richiesta disegno Connettore maschio a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 2.0 mm (0.079") Fila × Colonna. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Pin: 06~80 Pin. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Qual è la specifica di «Corpo»?
Corpo: PBT UL94V-0 / PA6T.
Qual è la specifica di «Rivestimento dei contatti»?
Rivestimento dei contatti: Doratura selettiva sottile.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
