Passo
2.5 mm ×5.2 mm
Connettore maschio a pettine
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per schede e FPC

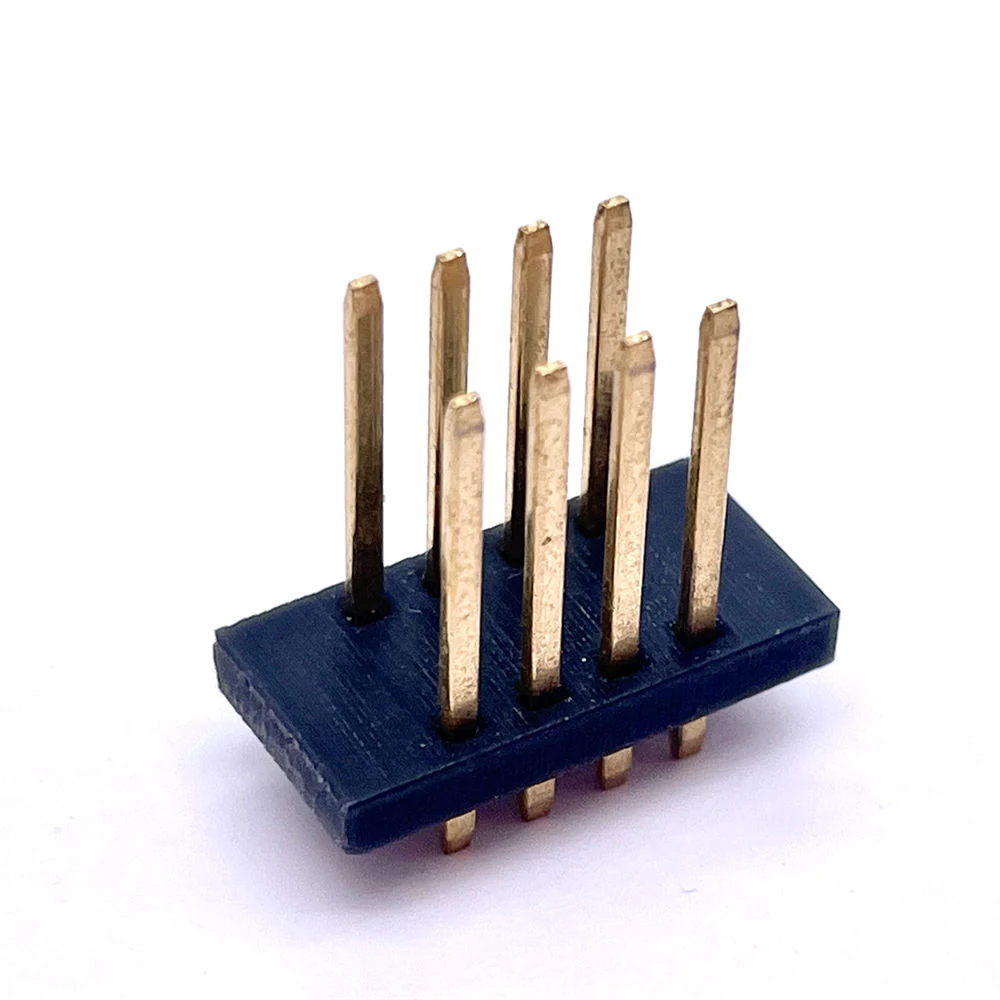

Connettore maschio a pettine · 2.5 mm ×5.2 mm · Numero di contatti: 06~80 Pin
Intervallo delle specifiche della serie: Passo: 2.5 mm ×5.2 mm · Pin: 06~80 Pin
Supporto alla selezione e al preventivo
- Passo
- 2.5 mm ×5.2 mm
- Pin
- 06~80 Pin
- Stile di montaggio
- Diritto Foro passante / angolo retto / SMT Montaggio superficiale
- Corpo
- PBT UL94V-0 / PA6T
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore maschio a pettine. Connettore maschio a pettine. Parametri della serie: Passo: 2.5 mm ×5.2 mm; Pin: 06~80 Pin; Stile di montaggio: Diritto Foro passante / angolo retto / SMT Montaggio superficiale.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Pin
06~80 Pin
Stile di montaggio
Diritto Foro passante / angolo retto / SMT Montaggio superficiale
Corpo
PBT UL94V-0 / PA6T
Rivestimento dei contatti
Doratura selettiva sottile
Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Pin | 06~80 Pin |
|---|---|
| Genere | Maschio |
| Passo | 2.5 mm ×5.2 mm |
| Numero di pin | 8-Pin Striscia (Su richiesta Numero di pin Disponibile) |
| Cicli di accoppiamento | Minimo 500 volte |
| Stile di montaggio | Diritto Foro passante / angolo retto / SMT Montaggio superficiale |
Elettricità e segnali
| Corrente nominale | 3A per contatto |
|---|---|
| Tensione nominale | 250V AC/DC |
| Resistenza di contatto | ≤10 mΩ |
| Resistenza di isolamento | ≥500 MΩ |
| Tensione di tenuta | 1000V AC / 1 min, Nessuna scarica disruptiva |
Materiali e finiture
| Corpo | PBT UL94V-0 / PA6T |
|---|---|
| Rivestimento dei contatti | Doratura selettiva sottile |
| Materiale dei contatti | Bronzo fosforoso / Ottone |
| Rivestimento | Base di nichel; Stagno opaco / Stagno lucido / Doratura selettiva Opzionale |
| Corpo isolante | UL94 V-0 Alta temperatura Plastica |
Condizioni ambientali
| Temperatura operativa | -40 ℃ ~ +105 ℃ |
|---|
Altre specifiche
| Saldatura a foro passante | Saldatura a onda: 260 ℃ Max., 5 secondi Tempo di permanenza |
|---|---|
| Saldatura a montaggio superficiale | Rifusione Profilo conforme a IPC-J-STD-004 Norma |
Disegni e documenti tecnici
Richiesta disegno Connettore maschio a pettine
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 2.5 mm ×5.2 mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Pin: 06~80 Pin. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Stile di montaggio: Diritto Foro passante / angolo retto / SMT Montaggio superficiale. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Corpo»?
Corpo: PBT UL94V-0 / PA6T.
