Caratteristiche costruttive · Passo
5mm
Spina morsettiera estraibile per PCB
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Morsettiere

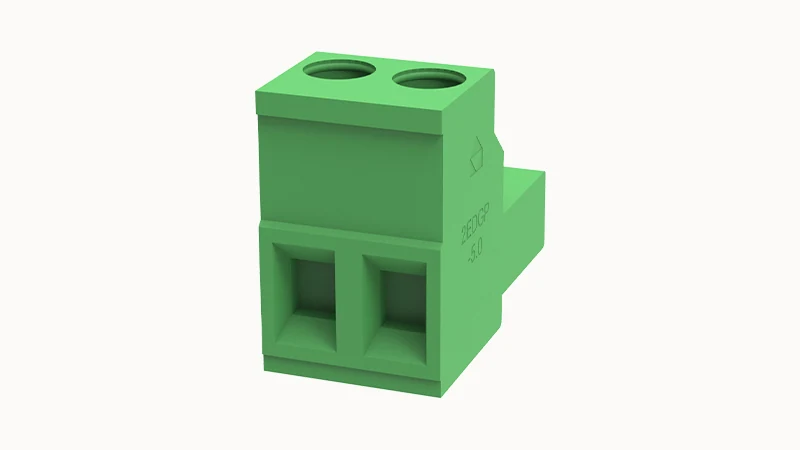

Spina morsettiera estraibile per PCB 2EDGP-5.0-02P · 5mm · Numero di contatti: 2
Caratteristiche costruttive · Passo: 5mm · Caratteristiche costruttive · Numero di potenziali: 2
Supporto alla selezione e al preventivo
- Modello
- 2EDGP-5.0-02P
- Caratteristiche costruttive · Passo
- 5mm
- Caratteristiche costruttive · Numero di potenziali
- 2
- Panoramica · Metodo di connessione
- Connessione a vite
- Capacità di connessione · Sezione del conduttore rigido
- 1.0~2.5mm²
Panoramica del prodotto
2EDGP-5.0-02P. Spina morsettiera estraibile per PCB. Passo: 5mm; Numero di potenziali: 2; Metodo di connessione: Connessione a vite.
Utilizzare il codice d'ordine completo 2EDGP-5.0-02P e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Caratteristiche costruttive · Numero di potenziali
2
Panoramica · Metodo di connessione
Connessione a vite
Capacità di connessione · Sezione del conduttore rigido
1.0~2.5mm²
UL Parametri elettrici · Corrente nominale (B)
20A
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 10010002803 |
|---|
Meccanica e connessione
| Panoramica · Metodo di connessione | Connessione a vite |
|---|---|
| Capacità di connessione · Coppia di serraggio | 0.4N.m |
| Capacità di connessione · Lunghezza di spelatura | 7mm |
| Caratteristiche costruttive · Direzione di connessione | 0° |
| Caratteristiche costruttive · Passo | 5mm |
| Caratteristiche costruttive · Numero di potenziali | 2 |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale (B) | 300V |
|---|---|
| UL Parametri elettrici · Tensione nominale (D) | 300V |
| UL Parametri elettrici · Corrente nominale (B) | 20A |
| UL Parametri elettrici · Corrente nominale (D) | 10A |
| IEC Parametri elettrici · Tensione nominale | 320V |
| IEC Parametri elettrici · Corrente nominale | 17.5A |
| IEC Parametri elettrici · Tensione nominale (III/2) | 320V |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/3] | III/3 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: III/2] | III/2 |
| Parametri VDE · Categoria di sovratensione / grado di inquinamento [Categoria di sovratensione / grado di inquinamento: II/2] | II/2 |
| Parametri UL · Tensione nominale [Categoria di applicazione: B] | 300V |
| Parametri UL · Tensione nominale [Categoria di applicazione: D] | 300V |
| Parametri UL · Corrente nominale [Categoria di applicazione: B] | 20A |
| Parametri UL · Corrente nominale [Categoria di applicazione: D] | 10A |
Fili e cavi
| Capacità di connessione · Sezione del conduttore rigido | 1.0~2.5mm² |
|---|---|
| Capacità di connessione · Sezione del conduttore flessibile | 1.0~2.5mm² |
Materiali e finiture
| Dati dei materiali · Caratteristiche ambientali | Conforme a REACH/RoHS |
|---|---|
| Dati dei materiali · Materiale dei contatti | Lega di rame |
| Dati dei materiali · Superficie metallica del punto di contatto | Stagnato |
| Dati dei materiali · Superficie metallica della zona di contatto | Stagnato |
| Dati dei materiali · Materiali isolanti | PA66 |
| Dati dei materiali · Colore del guscio | Verde |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Dati ambientali · Temperatura ambiente di esercizio | -40℃~105℃(in base alla curva di declassamento) |
|---|
Altre specifiche
| Capacità di connessione · AWG | 26~12AWG |
|---|---|
| Caratteristiche costruttive · Cacciavite | Cacciavite a taglio |
| Caratteristiche costruttive · Filettatura | M2.5 |
| Caratteristiche costruttive · Estraibilità | Sì |
| Caratteristiche costruttive · Numero di file | 1 |
| Utensile · Chiave per bulloni | 0.6x3.5，Cacciavite a taglio |
| Custodia · Striscia di codifica | 2EDG-PWI |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: B] | B |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: C] | C |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: D] | D |
Disegni e documenti tecnici
Richiesta disegno 2EDGP-5.0-02P
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Caratteristiche costruttive · Passo: 5mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Caratteristiche costruttive · Numero di potenziali: 2. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di terminazione viene usato?
Panoramica · Metodo di connessione: Connessione a vite. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Capacità di connessione · Sezione del conduttore rigido»?
Capacità di connessione · Sezione del conduttore rigido: 1.0~2.5mm².
