Caratteristiche costruttive · Passo
7.5mm
Spina morsettiera estraibile per PCB
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Morsettiere

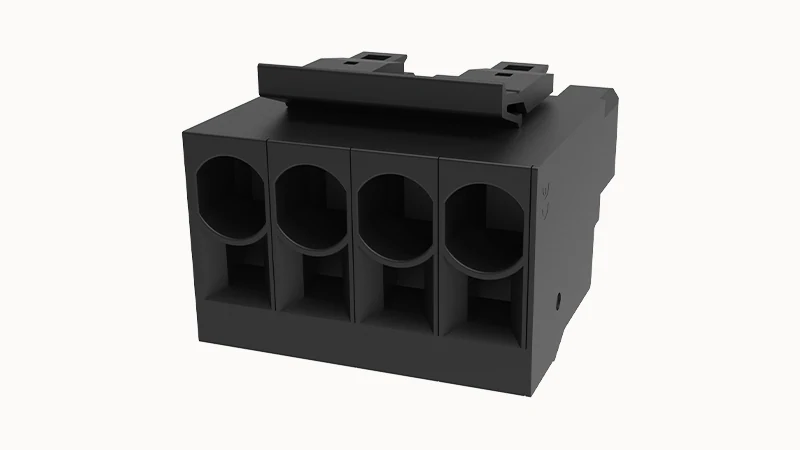

Spina morsettiera estraibile per PCB 9EDGKHB-7.5-04P · 7.5mm · Numero di contatti: 4
Caratteristiche costruttive · Passo: 7.5mm · Caratteristiche costruttive · Numero di potenziali: 4
Supporto alla selezione e al preventivo
- Modello
- 9EDGKHB-7.5-04P
- Caratteristiche costruttive · Passo
- 7.5mm
- Caratteristiche costruttive · Numero di potenziali
- 4
- Caratteristiche costruttive · Metodo di connessione
- Connessione a molla
- UL Parametri elettrici · Corrente nominale (B)
- 40A
Panoramica del prodotto
9EDGKHB-7.5-04P. Spina morsettiera estraibile per PCB. Passo: 7.5mm; Numero di potenziali: 4; Metodo di connessione: Connessione a molla.
Utilizzare il codice d'ordine completo 9EDGKHB-7.5-04P e verificare interfaccia, montaggio e condizioni nominali riportate sotto.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Caratteristiche costruttive · Numero di potenziali
4
Caratteristiche costruttive · Metodo di connessione
Connessione a molla
UL Parametri elettrici · Corrente nominale (B)
40A
UL Parametri elettrici · Tensione nominale (B)
600V
Immagini del prodotto
Specifiche tecniche
Identificazione del prodotto
| codice d'ordine del produttore | 10020001590 |
|---|
Meccanica e connessione
| Capacità di connessione · Lunghezza di spelatura | 14mm |
|---|---|
| Caratteristiche costruttive · Direzione di connessione | 0° |
| Caratteristiche costruttive · Metodo di connessione | Connessione a molla |
| Caratteristiche costruttive · Passo | 7.5mm |
| Caratteristiche costruttive · Numero di potenziali | 4 |
Elettricità e segnali
| UL Parametri elettrici · Tensione nominale (B) | 600V |
|---|---|
| UL Parametri elettrici · Tensione nominale (C) | 600V |
| UL Parametri elettrici · Tensione nominale (D) | 600V |
| UL Parametri elettrici · Corrente nominale (B) | 40A |
| UL Parametri elettrici · Corrente nominale (D) | 5A |
| UL Parametri elettrici · Corrente nominale (C) | 40A |
| IEC Parametri elettrici · Tensione nominale | 1000V |
| IEC Parametri elettrici · Tensione nominale (III/2) | 1000V |
| IEC Parametri elettrici · Tensione impulsiva nominale (III/3) | 8KV |
| Parametri elettrici · Corrente nominale | 35A |
| Parametri UL · Tensione nominale [Categoria di applicazione: B] | 600V |
| Parametri UL · Tensione nominale [Categoria di applicazione: C] | 600V |
| Parametri UL · Tensione nominale [Categoria di applicazione: D] | 600V |
| Parametri UL · Corrente nominale [Categoria di applicazione: B] | 40A |
| Parametri UL · Corrente nominale [Categoria di applicazione: C] | 40A |
| Parametri UL · Corrente nominale [Categoria di applicazione: D] | 5A |
Materiali e finiture
| Dati dei materiali · Caratteristiche ambientali | Conforme a REACH/RoHS |
|---|---|
| Dati dei materiali · Materiale dei contatti | Lega di rame |
| Dati dei materiali · Superficie metallica del punto di contatto | Stagnato |
| Dati dei materiali · Superficie metallica della zona di contatto | Stagnato |
| Dati dei materiali · Materiali isolanti | PA66 |
| Dati dei materiali · Colore del guscio | Nero |
| Dati dei materiali · Classe di infiammabilità | UL94V-0 |
Condizioni ambientali
| Dati ambientali · Temperatura ambiente di esercizio | -40℃~105℃(in base alla curva di declassamento) |
|---|
Altre specifiche
| Capacità di connessione · AWG | 24~8AWG |
|---|---|
| Caratteristiche costruttive · Estraibilità | Sì |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: B] | B |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: C] | C |
| Parametri UL · Categoria di applicazione [Categoria di applicazione: D] | D |
Disegni e documenti tecnici
Richiesta disegno 9EDGKHB-7.5-04P
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Caratteristiche costruttive · Passo: 7.5mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Caratteristiche costruttive · Numero di potenziali: 4. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di terminazione viene usato?
Caratteristiche costruttive · Metodo di connessione: Connessione a molla. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quali valori di corrente e condizioni si applicano?
UL Parametri elettrici · Corrente nominale (B): 40A; UL Parametri elettrici · Corrente nominale (D): 5A; UL Parametri elettrici · Corrente nominale (C): 40A; Parametri elettrici · Corrente nominale: 35A; Parametri UL · Corrente nominale [Categoria di applicazione: B]: 40A; Parametri UL · Corrente nominale [Categoria di applicazione: C]: 40A; Parametri UL · Corrente nominale [Categoria di applicazione: D]: 5A. Associare ogni valore alla norma, classe e condizione di prova indicata.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
